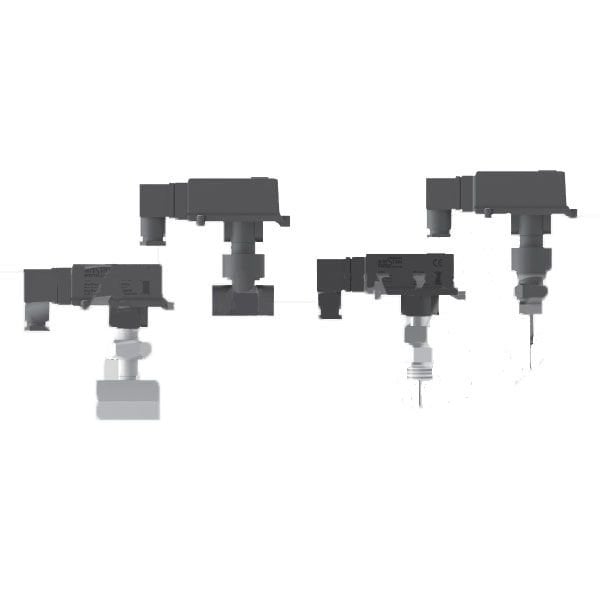

Manyetik Akış Şalteri

Manyetik Akış Şalteri

Manyetik Akış Şalteri borulardaki akışın hissedilmesi için kullanılmaktadır. Boru içindeki sıvıların hareketini algılayarak akışın olup olmadığını güvenli bir şekilde kontrol etmek maksadıyla kullanılır.

Şofben, kombi, ısıtıcı gibi cihazlarda, soğutma suyu veya yağlama yağı devrelerinde enerji harcamadan yüksek güvenirlikte akış bilgisi verir.

Dikey olarak monte edilmelidir. Fabrika ayarı olarak akış olduğu zaman kontak kapalı, akış kesildiğinde kontak açık şekildedir. Muhafaza içindeki rölenin konumu değiştirilerek bu durumun tam tersi kullanıcı tarafından ayarlanabilir.

Çalışma Prensibi:
Gövde üzerinde bir noktadan sabitlenen palet akış ile hareket ederek, diğer ucuna takılı mıknatıs, akışkanla temas etmeyen gövde dışına yerleştirilen reed röleyi tetikleyerek akış bilgisi elde edilir.

Akış kesildiği zaman pedalın ilk konumuna gelmesini, gövde üzerine takılan pedaldaki mıknatısın ters kutuplu olanı ile itilerek sağlanır.

Bu sayede yaylı mekanizmalara göre daha uzun ömürlü ve daha yüksek basınca dayanım sağlanmış olur. Yüksek hassasiyetli ve uzun ömürlü olan reed röle kullanılır.

Avantajları:
* Yüksek hassasiyetlidir.
* Akışkanla röle devresi temassızdır.
* Kolay ayarlanabilir ve monte edilir.
* Basınç kaybı düşüktür.
* Ekonomiktir.
