ARI-CONA-B Bimetalik Kondenstop Flanşlı PN40
0 - Yorum Yap / Yorumları Oku

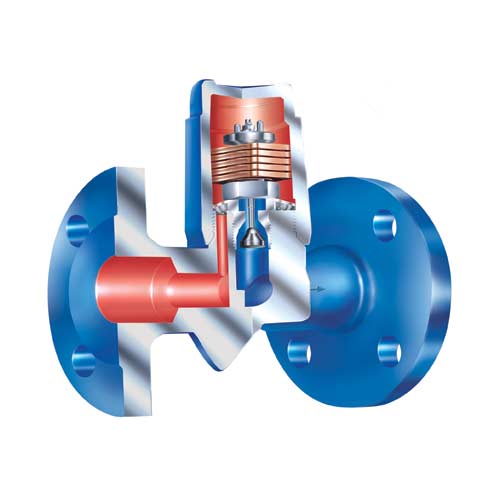

ARI-CONA-B Bimetalik Buhar Kapanı 45.601-1
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., geniş ürün yelpazesi içerisinde yer alan ARI-CONA-B bimetalik buhar kapanını sunar. Bu ürün, özellikle ısı eşanjörleri, ısıtma bataryaları, tanklar, tavalar, kurutma silindirleri ve fırınlar gibi çeşitli endüstriyel uygulamalar için idealdir. Bimetalik yapısı sayesinde yüksek sıcaklıklarda bile etkin bir şekilde çalışır ve kondensin tahliyesini sağlar.
ARI-CONA-B bimetalik buhar kapanı, endüstriyel buhar sistemlerinde alt-soğutulmuş (sub-cooling) kondensin tahliyesi için ideal bir çözümdür. Özellikle otomatik hava tahliyesi ile öne çıkan bu ürün, sistemin başlangıç ve işletme süreçlerinde hava tahliyesini otomatik olarak gerçekleştirir. Koç darbesine karşı sağlam ve dayanıklı yapısı ile güvenli bir kullanım sunar. Entegre edilmiş geri dönüş koruma mekanizması ile donatılmış olan ARI-CONA-B, kullanıcı dostu tasarımı ve montaj kolaylığı ile dikkat çeker. Bu özellikleri sayesinde, buhar sistemlerinin verimliliğini artırır ve bakım süreçlerini kolaylaştırır.
Ürün Özellikleri
Gövde ve Kapak Malzemesi: 1.0460 Dövme Çelik
Pislik Tutucu: 1.4301 (AISI 304) Paslanmaz Çelik
Pislik Tutucu Tapası: 1.4541 (AISI 321) Paslanmaz Çelik
İç Aksam: TB 102/85
Bağlantı Tipi: Flanşlı
Basınç Sınıfı: PN40
Kontrolör Tipleri: R13, R22, R32
Nominal Çap: DN15 – DN50
Maksimum Çalışma Sıcaklığı: 450 °C (14,5 barg), 250 °C (32 barg)
Pislik Tutucu ve Dahili Çek Vana Fonksiyonu: Mevcuttur
Teknik Bilgiler
ARI-CONA-B buhar kapanı, dahili Fig. 600 ve harici Fig. 601 (Y) pislik tutucuya sahiptir. Bu, sistemdeki pisliklerin tutulmasını ve buhar kapanının sorunsuz çalışmasını sağlar. Montajı hızlı ve kolaydır, özellikle PN40, DN15-25 çaplar için optimize edilmiş tasarıma sahiptir. Dişli kapağın aşağıya doğru baktığı konum hariç, tüm montaj pozisyonlarında kullanılabilir. Gövde ile kapak arasındaki sızdırmazlık, metal-metal temasla sağlanmaktadır, bu da kapak contasına ihtiyaç duyulmadan bakım işlemlerinin kolayca yapılmasını mümkün kılar. Ayrıca, kondens alt-soğutulması sürekli olarak ayarlanabilir ve kontrolör, boru tesisatında herhangi bir işlem yapılmadan değiştirilebilir.
Bimetalik Buhar Kapanının Çalışma Prensibi
ARI-CONA-B bimetalik buhar kapanı, bimetalik prensip ile çalışan bir kondens tahliye cihazıdır. Bimetalik buhar kapanları, farklı genleşme katsayılarına sahip iki metal şeridin birleşiminden oluşur. Bu yapı, sıcaklık değişimlerine karşı hassas bir tepki verir ve buhar sistemlerinde etkin bir kondens yönetimi sağlar.
Çalışma Mekanizması:
Başlangıç Durumu ve Otomatik Hava Tahliyesi:
Sistem ilk çalıştırıldığında, boru hatları ve ekipman içerisinde hava bulunur. ARI-CONA-B buhar kapanı, bu havayı otomatik olarak tahliye eder. Bu işlem, sistemin hızlı ve verimli bir şekilde buharla dolmasını sağlar ve başlangıç performansını artırır.
Kondens Tahliyesi:
Buhar sistemleri çalışırken, buharın soğuması sonucu kondens oluşur. Kondens, buhar kapanının girişine ulaşır ve burada bimetalik eleman tarafından algılanır. Bimetalik eleman, sıcaklık değişimlerine karşı duyarlıdır ve kondens varlığını tespit eder.
Kondensin sıcaklığı düştükçe, bimetalik eleman bükülerek kapanın açılmasını sağlar. Bu sayede kondens tahliye edilir. Kondens tahliye edildiğinde, bimetalik eleman tekrar eski konumuna döner ve buhar kapanı kapanır. Bu döngü, sürekli olarak tekrarlanarak sistemdeki kondensin etkili bir şekilde tahliye edilmesini sağlar.
Sub-cooling (Alt-soğutma) Ayarı:
Sub-cooling (Alt-soğutma) Ayarı:
ARI-CONA-B buhar kapanı, kondensin alt-soğutulmasını sürekli olarak ayarlayabilir. Alt-soğutma, kondensin buhar kapanına ulaşmadan önce belirli bir sıcaklık düşüşü yaşamasını ifade eder. Bu özellik, sistemin verimliliğini artırır ve enerji tasarrufu sağlar. Alt-soğutma ayarı, kullanıcı talimatlarına göre yapılabilir ve sistemin ihtiyaçlarına göre optimize edilebilir.
Geri Dönüş Koruması:
ARI-CONA-B buhar kapanı, entegre edilmiş geri dönüş koruma mekanizması ile donatılmıştır. Bu mekanizma, kondensin geri akışını önler ve sistemin güvenliğini sağlar. Geri dönüş koruma mekanizması, çek vana prensibi ile çalışır ve kondensin yalnızca istenilen yönde akmasına izin verir.
Pislik Tutucu:
Buhar sistemlerinde zamanla pislik ve yabancı maddeler birikebilir. ARI-CONA-B buhar kapanı, dahili ve harici pislik tutucu ile donatılmıştır. Dahili Fig. 600 ve harici Fig. 601 (Y) pislik tutucular, sistemdeki pislikleri yakalar ve buhar kapanının sorunsuz çalışmasını sağlar. Pislik tutucuların düzenli bakımı, buhar kapanının performansını artırır ve uzun ömürlü olmasını sağlar.
Kullanım Alanları:
ARI-CONA-B bimetalik buhar kapanı, çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır. Başlıca kullanım alanları şunlardır:
Isı Eşanjörleri: Verimli ısı transferi sağlamak için güvenilir kondens tahliyesi.
Isıtma Bataryaları: Sistem performansını artırmak ve enerji tasarrufu sağlamak.
Tanklar: Kondensin güvenli ve etkili bir şekilde tahliyesi.
Tavalar ve Tablalar: Yüzeylerin eşit şekilde ısınmasını sağlamak.
Kurutma Silindirleri: Üretim süreçlerinde güvenilir kondens yönetimi.
Fırınlar: Yüksek sıcaklık uygulamalarında güvenli buhar tahliyesi.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, ARI-CONA-B bimetalik buhar kapanlarını müşterilerimize sunmaktan gurur duyuyoruz. Ürünlerimiz, yüksek kalite standartlarına sahip olup, endüstriyel buhar sistemlerinizin performansını artıracak özelliklere sahiptir. Daha fazla bilgi ve sipariş için web sitemizi ziyaret edebilir veya bizimle iletişime geçebilirsiniz.
