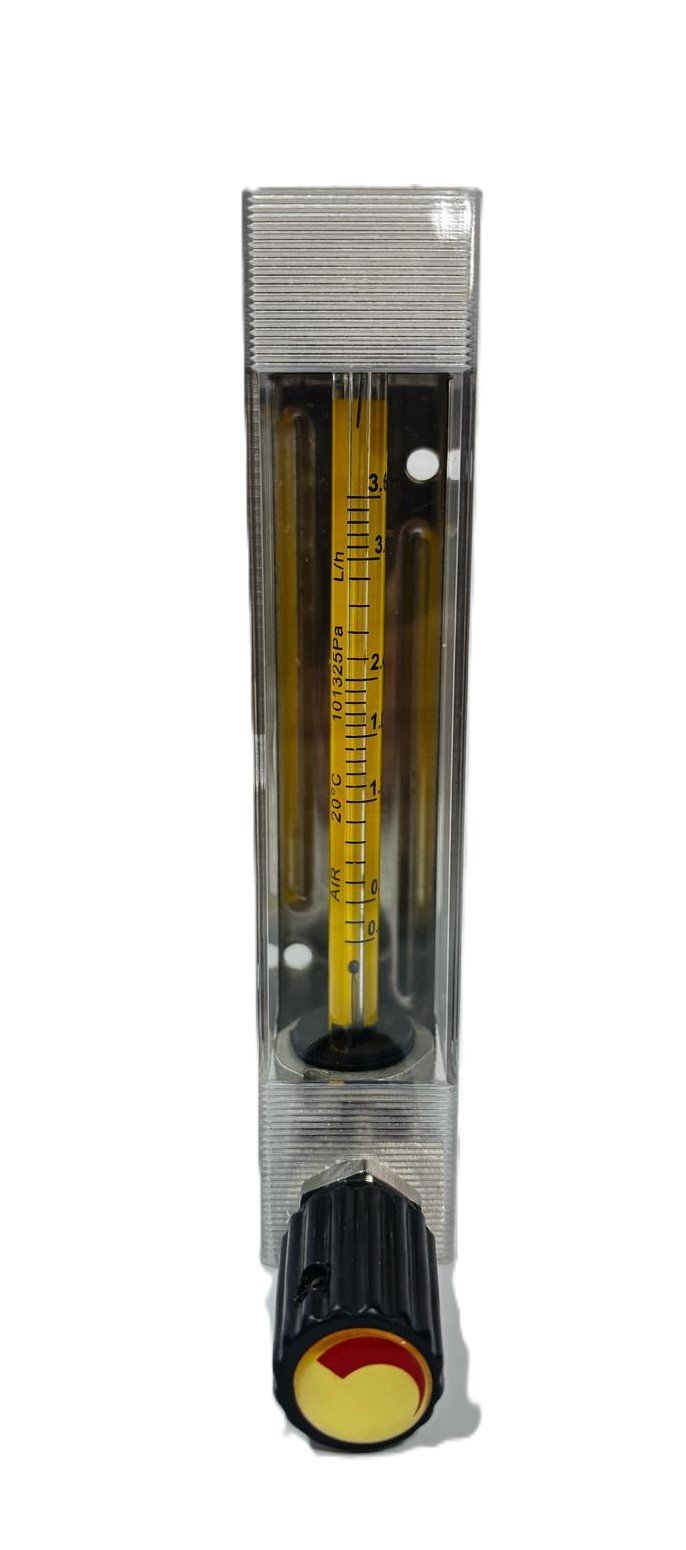

Ayar Vanalı Debimetre 0,36 - 3,6 L/h (HAVA) EF100
%30 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
8.722,06 TL
6.105,44 TL
Kategori
Marka
Stok Kodu
09894
Garanti Süresi
24 Ay
Liste Fiyatı
200,00 EUR + Kdv
* 1.173,36 TL den başlayan taksitlerle!
Sepete Ekle
Ayar Vanalı Debimetre (EF 100 Seri) – Hassas Akış Kontrolü ve Yüksek Güvenilirlik
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin sunduğu Ayar Vanalı Debimetre (EF 100 Seri), küçük akış oranları için yüksek hassasiyetle ayarlanabilen ve ekonomik bir çözüm sunan mekanik debi göstergesidir. Kompakt yapısı sayesinde çeşitli endüstriyel uygulamalarda kullanım için idealdir ve akış kontrolünde yüksek doğruluk sağlar. Komple paslanmaz çelik ıslak parçaları ile uzun ömürlü ve dayanıklı bir performans sunar. Hem su hem de gaz akışlarında kullanılmak üzere optimize edilmiştir ve hassas ayar valfi ile akışın ince detaylarla kontrol edilmesine imkan tanır.
Bu debimetre, özellikle küçük ve hassas akışların kritik olduğu durumlar için geliştirilmiş olup, laboratuvar ortamları, endüstriyel süreçler ve ar-ge çalışmaları gibi pek çok uygulamada güvenle kullanılabilir. Paslanmaz çelik iğne vana ile donatılmış olan EF 100 serisi, kullanıcılarına yüksek dayanıklılık ve sızdırmazlık performansı sunar.
Teknik Bilgiler:
Model: EF100
Ölçüm Aralığı: 0,36 - 3,6 L/h
Kullanılan Akışkan: Hava
Ölçüm Tüpü: Borosilikat Cam (100 mm uzunluğunda)
Koruma Sınıfı: Polikarbonat
Şamandıra Durdurma Malzemesi: PTFE
Şamandıra Malzemesi: 316 Paslanmaz Çelik
Conta Malzemesi: Viton
Maksimum Çalışma Basıncı: 16 Bar
Maksimum Çalışma Sıcaklığı: 100 °C
Bağlantı Ölçüleri: 1/4" BSP / NPT
İğne Vana Malzemesi: 316 Paslanmaz Çelik
Doğruluk Sınıfı: 2.5
Ağırlık: 600 g
Ayar Vanalı Debimetre'nin Çalışma Prensibi:
1. Akış Tüpü ve Şamandıra Mekanizması:
Ayar Vanalı Debimetre'nin en temel parçalarından biri, borosilikat camdan yapılmış akış tüpüdür. Akış tüpü içerisinde, sıvı veya gazın debisini ölçen bir şamandıra bulunur. Ölçülen akışkan, debimetreye giriş yaptıktan sonra akış tüpü boyunca yukarı doğru hareket eder. Akışkanın basıncı, şamandırayı yukarı doğru kaldırırken, yerçekimi şamandıranın aşağı inmesini sağlar. Bu iki kuvvetin dengesi, şamandıranın belirli bir seviyede sabitlenmesini sağlar. Şamandıranın pozisyonu, debi miktarını doğrudan gösterir. Bu, mekanik ve doğrudan bir ölçüm yöntemidir.
Şamandıranın yukarı çıkması, debi miktarının arttığını gösterir; şamandıra aşağı doğru hareket ettiğinde ise debi miktarı azalır. Şamandıranın pozisyonu akış tüpündeki skala üzerinden okunarak akış miktarı hassas bir şekilde belirlenir.
2. İğne Vana ile Hassas Akış Kontrolü:
Bu debimetre, akışın hassas bir şekilde ayarlanabilmesi için entegre bir iğne vana ile donatılmıştır. İğne vana, akışkanın geçtiği yolu daraltarak veya genişleterek akış hızını kontrol eder. Kullanıcı, vanayı döndürerek akışın hızını arttırabilir veya azaltabilir. İğne vana tasarımı, özellikle düşük akış hızlarında son derece ince ayarlar yapabilme imkanı sağlar.
İğne vana sistemi, akışkanın debimetreden geçiş hızını etkili bir şekilde düzenleyerek kullanıcıya, özellikle gaz akışlarında yüksek hassasiyetli bir kontrol sağlar. Bu özellik, Ayar Vanalı Debimetre'nin, küçük miktarlarda gaz veya sıvı akışının kritik olduğu endüstriyel ve laboratuvar uygulamalarında tercih edilmesini sağlar.
3. Akış Direnci ve Basınç Dengesi:
Debimetre içerisinde akışkanın karşılaştığı direnç, akışkanın viskozitesine ve debi hızına bağlı olarak değişir. İğne vana ile yapılan ayarlamalar, debimetrenin içindeki basıncı ve dolayısıyla akışkanın hızını doğrudan etkiler. Akışkanın basıncı arttıkça şamandıra daha fazla yükselir ve bu da debinin artmasına neden olur. İğne vana kapalı konuma doğru çevrildiğinde ise akış direnci artar ve şamandıra daha aşağıya inerek debi azalır.
4. Malzeme Dayanıklılığı ve Güvenilirlik:
Ayar Vanalı Debimetre (EF 100 Seri), tamamen paslanmaz çelikten üretilmiş ıslak kısımlara ve borosilikat camdan yapılmış ölçüm tüpüne sahiptir. Bu malzemeler, debimetrenin aşındırıcı kimyasallar, yüksek sıcaklıklar ve basınç altında dahi güvenle kullanılabilmesini sağlar. PTFE malzemeden yapılmış şamandıra durdurucu ve Viton contalar, debimetrenin sızdırmazlık ve güvenilirlik açısından en yüksek performansı sunmasını sağlar.
5. Doğruluk ve Hassasiyet:
EF 100 Serisi Ayar Vanalı Debimetre, 2.5 sınıf doğruluğa sahiptir. Bu, küçük debilerde bile yüksek doğrulukla ölçüm yapabildiği anlamına gelir. Özellikle laboratuvar çalışmaları, kimyasal prosesler ve hassas debi ayarının önemli olduğu endüstriyel uygulamalar için ideal bir çözüm sunar.
Kullanım Alanları:
Laboratuvarlar: Hassas debi kontrolü gerektiren deney ve ölçüm uygulamaları için idealdir.
Ar-Ge Merkezleri: Yeni ürün geliştirme süreçlerinde gaz ve sıvı akışlarını hassas bir şekilde ölçmek ve kontrol etmek amacıyla kullanılır.
Endüstriyel Tesisler: Üretim hatlarında gaz ve sıvı akışlarının düzenli kontrolü için güvenilir bir çözümdür.
Kimya Endüstrisi: Kimyasal maddelerin dikkatli bir şekilde taşınması ve dozajlanması gerektiği proseslerde kullanılabilir.
Ayar Vanalı Debimetre (EF 100 Seri), yüksek performansı, sağlam yapısı ve hassas debi ayarıyla endüstriyel akış kontrolü için üstün bir tercih sunar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. güvencesiyle sunulan bu ürün, işletmelerin verimliliğini artırırken operasyonel maliyetleri düşürmeye katkı sağlar.
