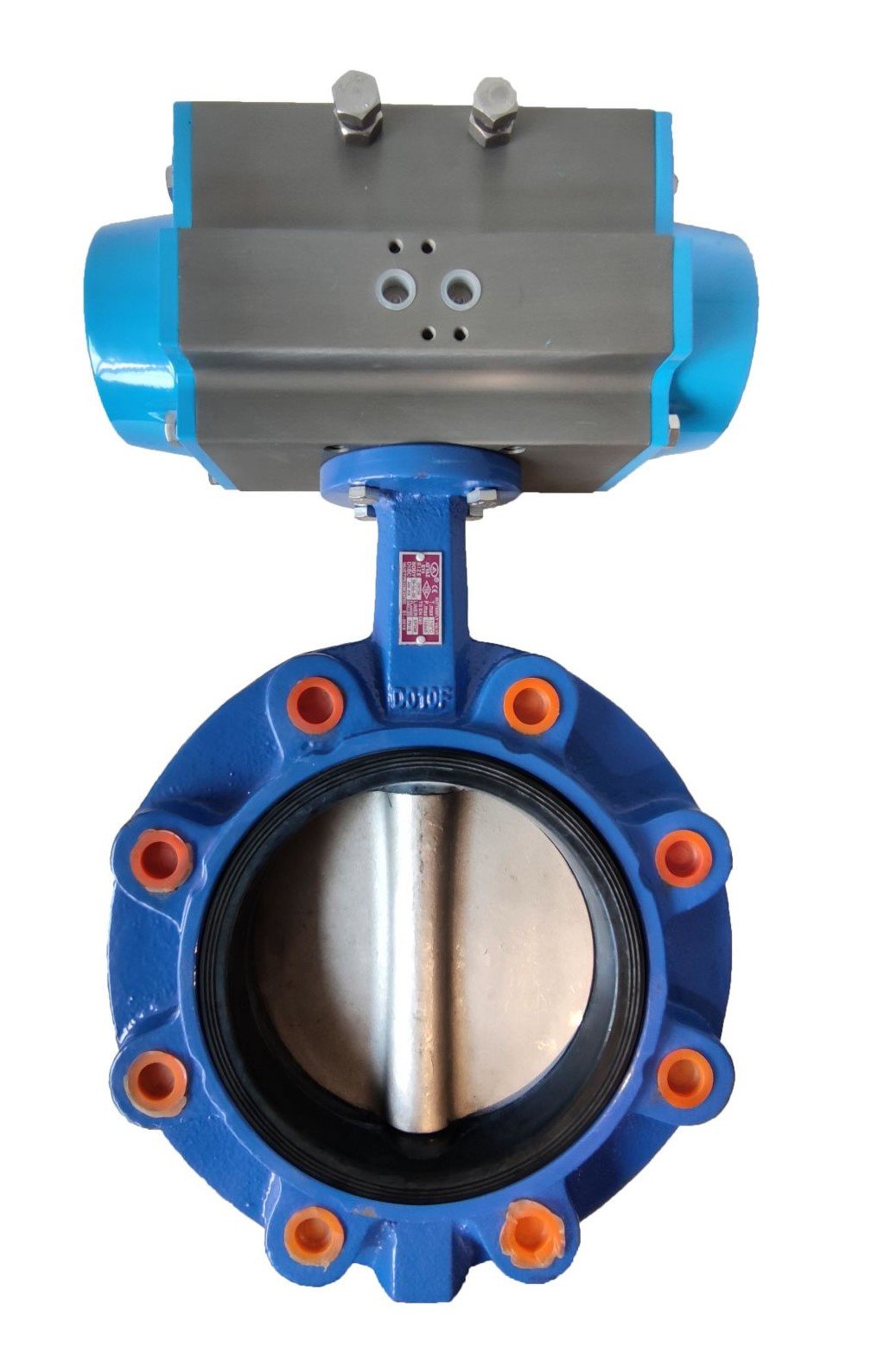

Pnömatik Aktüatörlü Lug Tipi Kelebek Vana KV-8
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030505010ÇEA-300
Lug Tipi Kelebek Vana - Çift Etkili Pnömatik Aktüatörlü ve Nikel Klapeli
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., yüksek kalite ve dayanıklılık standartlarına uygun olarak satışını yaptığı Lug Tipi Kelebek Vanalar ile endüstriyel tesislerinize değer katıyor. Bu vanalar, özellikle sert çalışma koşullarına uygun tasarlanmıştır ve uzun ömürlü kullanım sunar.
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır. Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.
Kelebek Vana Teknik Özellikler:
Aktüatör Çeşidi: Çift Etkili Pnömatik Aktüatör
Gövde Malzemesi: GG-25 Pik Döküm
Klape: nikel
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Pnömatik Aktüatör Çift Etkili
Çift Etkili Pnömatik Aktüatörler; kelebek vana, küresel vana ve damperlerin, on-off veya oransal kontrol edilmesini sağlar. Ayvaz Çift Etkili Pnömatik Aktüatörler, 90 derece dönüşlü olup, krameyer dişli sistemi ve pinion dişli sistemi ile imal edilmiştir. 2 ile 8 bar arasında basınçlı hava verilebilir.
Tasarım Özellikleri:
1. Çalışma ortamı
Hava veya aşındırıcı olmayan gazlar
Maksimum parçacık çapı 30 μm'den az olmalıdır.
2. Hava besleme basıncı
Minimum besleme basıncı 2 bar
Maksimum besleme basıncı 8 bar
3. Çalışma sıcaklığı
Standart: -20°C ~ + 80 °C
Düşük sıcaklık: -40°C ~ + 80 °C
Yüksek sıcaklık: -20°C ~ + 160 °C
4. Hareket ayarı
0° ve 90°'de dönüş için ayar aralığı ±5° olmalıdır.
Kelebek Vana Uygulama Alanları:
Isıtma, Havalandırma ve İklimlendirme Sistemleri: Optimal hava akış kontrolü sağlar.
Su Arıtma ve Dağıtım Sistemleri: Su yönetimi için mükemmeldir.
Maden Sanayi: Ağır sanayi uygulamaları için ideal.
Gemi İnşaatı ve Sondaj Tesisleri: Deniz suyuna karşı yüksek direnç gösterir.
Gıda ve Kimya İşletmeleri: Kimyasallara ve yüksek sıcaklıklara dayanıklıdır.
Yangın Söndürme Sistemleri: Güvenilir ve hızlı kontrol sunar.
Avantajlar:
Avantajlar:
Düşük Basınç Kaybı: Akışkanların verimli bir şekilde taşınmasını sağlar.
Kolay Montaj ve Bakım: Kullanımı kolay ve bakımı az olan bir yapı sunar.
Mükemmel Sızdırmazlık: Gelişmiş conta teknolojisi ile üstün sızdırmazlık performansı.
Hafif ve Kompakt Tasarım: Mekan tasarrufu sağlar ve montaj kolaylığı sunar.
Notlar:
DN350 ve üzeri çaplarda, yüksek performans ve güvenilirlik için özellikle redüktörlü tip Kelebek Vanalar tavsiye edilmektedir.
ORFA Endüstriyel, olarak müşterilerimizin ihtiyaçlarına yönelik çözümler sunmak için geniş ürün yelpazemizi sürekli olarak geliştirmekteyiz. Lug Tipi Kelebek Vana ihtiyaçlarınız için bizimle iletişime geçin ve endüstrinizde maksimum verimlilik ve güvenilirliği deneyimleyin.
