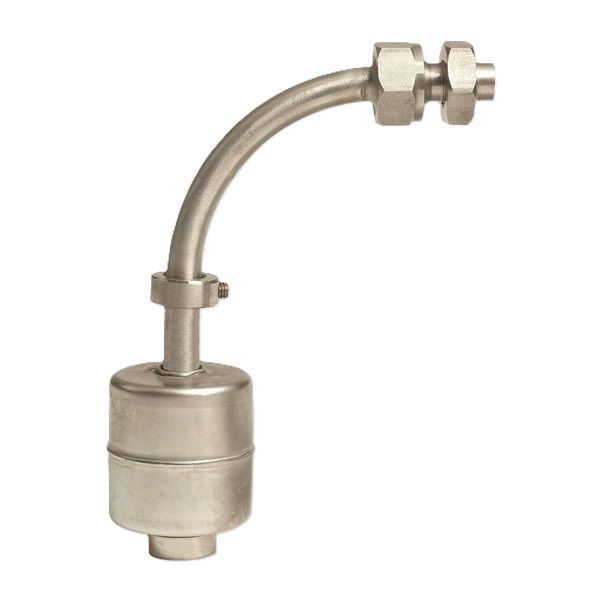

Ayvaz Rotlu Seviye Şalteri AU-20YD
%64 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
13.908,00 TL
5.006,88 TL
Kategori
Marka
Stok Kodu
704950000102
Liste Fiyatı
11.590,00 TL + Kdv
* 962,24 TL den başlayan taksitlerle!
Sepete Ekle
AU-20YD Rotlu Seviye Şalteri
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak satışını yaptığımız Ayvaz AU-20 Rotlu Seviye Şalteri, basınçlı veya basınçsız tüm kaplardaki sıvı seviyesinin güvenilir ve hassas bir şekilde kontrolü amacıyla tasarlanmıştır. Bu cihaz, paslanmaz çelik şamandıra ve paslanmaz çelik tüp içerisine yerleştirilmiş manyetik çalışma özellikli reed switch devresinden oluşan bir kontrol elemanını kullanır.
Sıvının kaldırma kabiliyeti sayesinde şamandıra, tüp boyunca doğrusal olarak yukarı ve aşağı hareket eder. Şamandıra içindeki mıknatıs ile reed switch birbirine yaklaştığında kontakt oluşturur ve devreyi açar veya kapatır. Bu özellik sayesinde, akışkan seviyesini kontrol etmek amacıyla bu tip on/off uygulamalarında güvenle kullanılabilir.
Çalışma şekli ve kontak noktaları, kullanıcıların ihtiyaçlarına göre düzenlenebilir. Normalde açık veya kapalı olarak düzenlenebilen kontaklar arasındaki minimum aralık 30 mm’dir. Kontak noktası, belirlediğiniz seviyeye şamandıra geldiğinde kuru kontak sağlar.
Ürün Avantajları:
Yüksek Performans: Yüksekliği düşük olan tanklarda istenilen tek noktada güvenilir kontak sağlama.
Esneklik: Normalde açık veya kapalı kontak seçenekleri ile esnek kullanım.
Dayanıklılık: Uzun servis ömrü ve komple paslanmaz çelik aksam ile dayanıklılık.
Kolay Montaj: Yatay veya dikey montaj seçenekleri ile kullanım kolaylığı.
Teknik Özellikler:
Boru ve Şamandıra Malzemesi: AISI 304 Paslanmaz Çelik
Bağlantı: 3/8” Dişli
Çalışma Sıcaklığı: -10 / +125 ºC
Switch Voltajı (Maks.): 400 VAC / DC
Kontak Şekli: Normalde Açık
Minimum Yoğunluk: 0,80 gr/cm³
Maksimum Çalışma Basıncı: 16 bar
Switch Kapasitesi: 60VA
Switch Akımı: 1.0VA
Montaj Şekli: Yatay veya Dikey
Kablo Bağlantısı: 2 x 0.25 mm²
Koruma Sınıfı: IP68 + EX-PROOF
Rotlu Seviye Şalteri - Çalışma Prensibi
Temel Çalışma Mekanizması
Şamandıra ve Tüp: Ayvaz AU-20 Rotlu Seviye Şalteri, bir paslanmaz çelik tüp ve içerisinde hareket eden paslanmaz çelik bir şamandıra içerir. Bu tüp, sıvının içinde dikey olarak monte edilir ve şamandıra, tüp boyunca yukarı ve aşağı hareket eder.
Manyetik Alan ve Reed Switch: Şamandıranın içinde güçlü bir mıknatıs bulunur. Bu mıknatıs, tüpün içinde yer alan reed switch’e (manyetik switch) yaklaşarak bir manyetik alan oluşturur. Reed switch, bu manyetik alanın etkisiyle açılır veya kapanır. Reed switch devresi, genellikle tüpün belirli noktalarına yerleştirilmiş olup, şamandıra bu noktalara geldiğinde devreyi tamamlar veya keser.
İşleyiş Adımları
Sıvı Seviyesi Değişimi: Tank veya kaptaki sıvı seviyesi değiştikçe, sıvının kaldırma kuvveti nedeniyle şamandıra tüp içinde yukarı veya aşağı hareket eder.
Manyetik Alanın Etkisi: Şamandıra yukarı veya aşağı hareket ederken, içindeki mıknatıs da hareket eder. Bu hareket, mıknatısın reed switch’e yaklaşmasına veya uzaklaşmasına neden olur.
Reed Switch Tepkisi: Şamandıra içindeki mıknatıs reed switch’e yaklaştığında, reed switch içindeki kontaklar kapanır veya açılır. Bu, sıvı seviyesinin belirli bir noktaya ulaştığını gösterir. Kontaklar arasındaki minimum mesafe 30 mm olarak ayarlanabilir.
Elektriksel Çıkış: Reed switch’in açılması veya kapanması, bir elektrik sinyali oluşturur. Bu sinyal, seviye kontrol sistemine iletilerek, sıvı seviyesinin izlenmesini sağlar. Bu sinyal, kontrol sistemleri tarafından değerlendirilebilir ve buna bağlı olarak pompalar, vanalar veya alarm sistemleri gibi cihazlar çalıştırılabilir.
Özelleştirilebilir Çalışma Modları
Normalde Açık/Kapalı Kontak: Reed switch devresi, normalde açık (NO) veya normalde kapalı (NC) olarak yapılandırılabilir. Bu, kullanıcının ihtiyaçlarına göre cihazın çalışma şeklini belirlemesini sağlar.
Minimum Yoğunluk: Cihaz, minimum 0,80 gr/cm³ yoğunluğundaki sıvılarla çalışabilecek şekilde tasarlanmıştır. Bu, geniş bir uygulama yelpazesinde kullanılabilirliğini artırır.
Uygulama Alanları:
Gemi İnşa Sanayii: Gemi yapımında ve bakımında kullanılan tanklarda güvenilir seviye kontrolü.
Pis Su ve Sintine Tankları: Atık su ve sintine tanklarında seviye kontrolü.
Atık / Temiz Su Tankları: Çeşitli su tanklarında hassas seviye kontrolü.
Gıda Sanayii: Gıda üretim tesislerinde hijyenik ve güvenli seviye kontrolü.
Yakıt Tankları: Yakıt depolama tanklarında güvenilir seviye kontrolü.
Asit Tankları: Kimyasal dayanıklılık gerektiren asit tanklarında güvenilir kullanım.
Kondens Tankları: Buhar sistemlerinde kondens suyu tanklarında seviye kontrolü.
Kimyasal / Petrokimyasal Tanklar: Kimyasal ve petrokimyasal proseslerde güvenilir seviye kontrolü.
