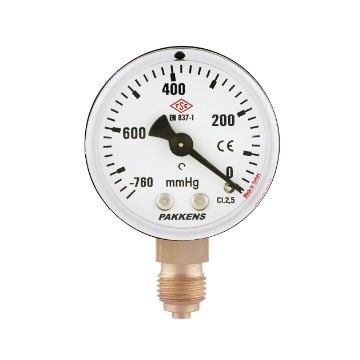

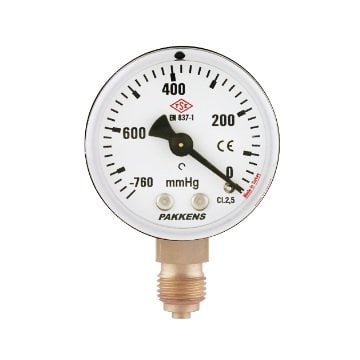

Pakkens Alt Bağlantılı Kuru Tip Manovakummetre R 1/4'' -760/0 BAR Ø63
0 - Yorum Yap / Yorumları Oku
Manovakummetre – Hassas Basınç ve Vakum Ölçüm Cihazı
Manovakummetre, vakum ve negatif basınç ölçümleri için geliştirilmiş, yüksek hassasiyete sahip bir cihazdır. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından sunulan bu Manovakummetre, endüstriyel sistemlerde kritik basınç kontrolünü sağlamada önemli bir rol oynar. Vakumla çalışan makineler, pompa sistemleri ve negatif basınç yönetimi gerektiren her türlü uygulama için mükemmel bir çözüm sunar. Sağlam yapısı, dayanıklı malzemeleri ve yüksek hassasiyeti sayesinde, kullanıcıların basınç seviyelerini sürekli ve güvenilir bir şekilde izlemesine olanak tanır.
Teknik Özellikler
Model: Kuru Tip - Manovakummetre
Montaj Tipi: Alt Bağlantı
Gövde Çapı: 63 mm
Basınç Aralığı: -760/0 Bar
Hassasiyet Sınıfı: KL 2,5
Hassas Ölçüm Aralığı: Tam skalanın %75’i
Proses Bağlantısı: 1/4"
Akışkan Sıcaklığı: Azami +60 °C
IP Koruma Sınıfı: IP41
Gövde Malzemesi: Çelik
Mekanizma: Pirinç
Görünüm Levhası: Polikarbonat
Basınç Organı: Bakır Alaşımı
Kadran ve İbre: Alüminyum
Birleştirme Kaynağı: Lehim
Standart Uygunluk: EN 837-1
Manovakummetrenin Temel Çalışma Prensibi
Manovakummetre, kapalı bir sistem içerisindeki negatif basınç değerlerini izlemek için geliştirilmiştir. Cihaz, sistem içindeki basıncın atmosfer basıncına kıyasla ne kadar düşük olduğunu ölçerek vakum seviyesini belirler. Bu işlem genellikle aşağıdaki ana bileşenler aracılığıyla gerçekleştirilir:
Basınç Organı (Bourdon Tüpü): Manovakummetrenin en önemli bileşeni olan Bourdon tüpü, basınç değişikliklerine duyarlı esnek bir metal tüpten oluşur. Tüp, bir ucu sabitlenmiş, diğer ucu ise sisteme bağlanmış şekildedir. Sistem içindeki negatif basınç arttıkça, tüp dışa doğru esner. Tersine, sistem içindeki basınç pozitif yönde artarsa tüp büzüşür.
Mekanizma ve Kadran: Bourdon tüpünün esneme hareketi, Manovakummetrenin içindeki mekanik bir sisteme aktarılır. Tüpün şekil değiştirmesi, Manovakummetre içindeki bir dişli sistemi aracılığıyla kadran üzerindeki ibreyi hareket ettirir. Bu mekanik hareket, ölçülen basınç değerini kadran üzerinde gösterir.
Vakum ve Negatif Basınç İzleme: Manovakummetre, atmosfer basıncı ile ölçülen sistemin içindeki basıncı karşılaştırarak vakum seviyesini belirler. Negatif basınç, atmosfer basıncından daha düşük olduğu için, Manovakummetre bu farkı tespit eder ve ölçüm sonucu olarak gösterir. Cihaz, sistemdeki basınç seviyelerini tam doğrulukla izleyerek kullanıcıya önemli bilgiler sağlar.
Hassasiyet ve Kalibrasyon
ORFA'nın sunduğu Manovakummetre, yüksek hassasiyet sınıfına sahip olduğundan, tam skala değerinin %75'inde en doğru ölçümleri verir. Bu, özellikle hassas basınç ayarlarının kritik olduğu endüstriyel sistemlerde büyük bir avantajdır. Cihazın EN 837-1 standardına uygun olarak üretilmiş olması, uluslararası kabul görmüş güvenlik ve performans standartlarını karşıladığını garanti eder.
Manovakummetre ayrıca kullanıcıya manuel kalibrasyon imkanı sunar. Zamanla cihazın duyarlılığı azalsa bile, doğru kalibrasyon ile cihaz yeniden yüksek doğrulukla ölçüm yapabilir.
Kullanım Alanları
Hava Şartlandırma Sistemleri: Hava akışında ideal basınç seviyelerinin izlenmesi ve yönetimi için vazgeçilmezdir.
Basınçlı Hava Hatları: Sabit ve güvenli hava basıncı sağlanması gereken ortamlarda tercih edilir.
Sağlık Ekipmanları: Tıbbi cihazlarda hassas basınç izleme ve kontrol imkanı sağlar.
Hidrolik Sistemler: Hidrolik akışkanların basınç seviyelerinin hassasiyetle izlenmesine olanak tanır.
Kalorifer ve Isıtma Sistemleri: Isıtma sistemlerinde güvenilir basınç takibi ile verimli bir operasyon sağlar.
Su Pompaları ve Sirkülasyon Sistemleri: Su basıncı seviyelerini izleyerek sistemin optimum performansla çalışmasını sağlar.
ORFA Endüstriyel'in sunduğu bu Manovakummetre, dayanıklılık ve performansı bir araya getiren tasarımıyla, birçok farklı sektörde basınç ve vakum ölçüm ihtiyaçlarını karşılamak için idealdir. Kolay montaj, yüksek hassasiyet ve dayanıklı malzeme yapısı sayesinde, uzun yıllar boyunca güvenilir bir çözüm sunar.
