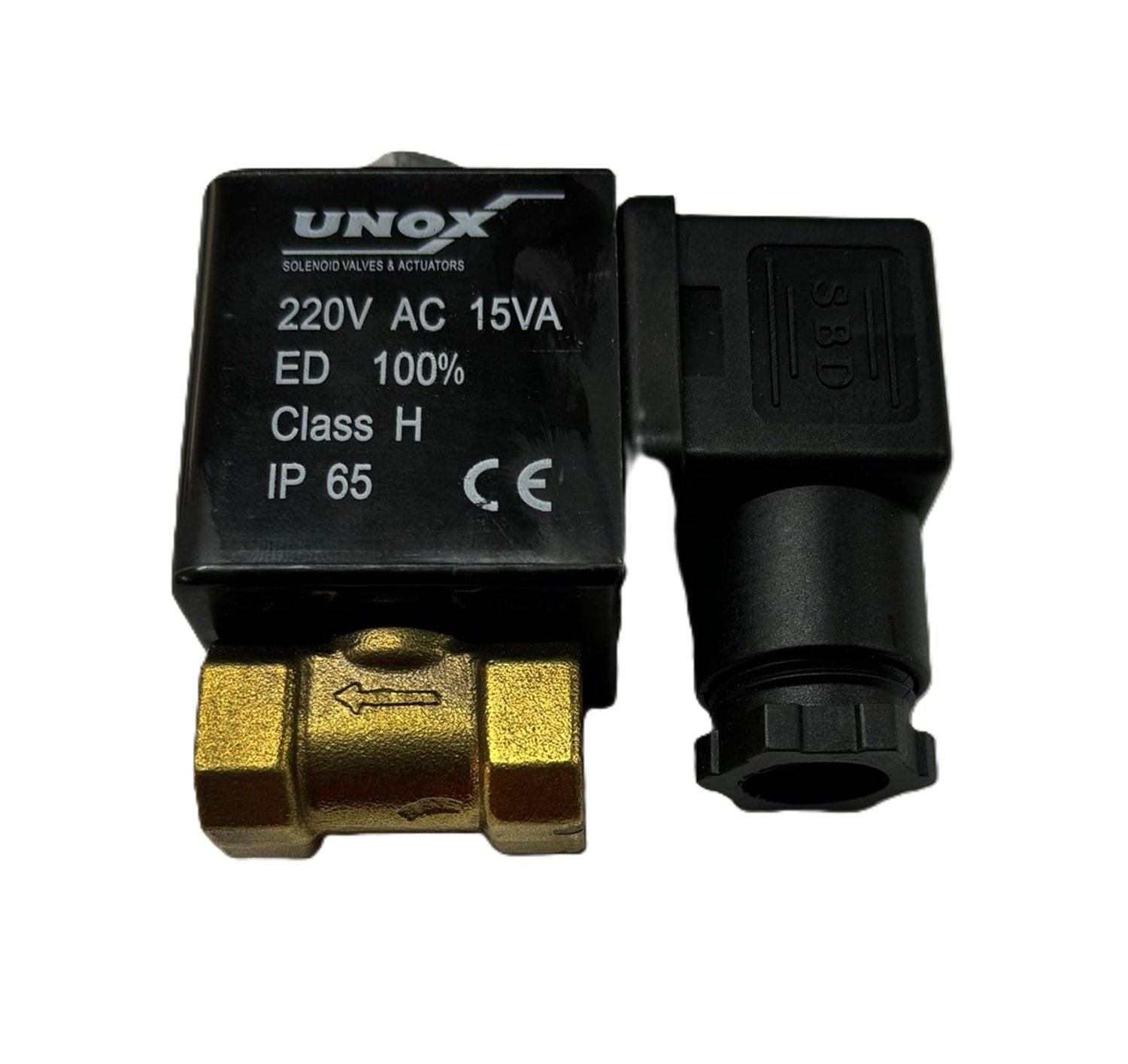

Buhar Solenoid Valf 1/4'' NK BHR-1211
%58 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
1.744,38 TL
732,64 TL
Kategori
Marka
Stok Kodu
1400731662051050020000102
Garanti Süresi
24 Ay
Liste Fiyatı
40,00 EUR + Kdv
* 140,80 TL den başlayan taksitlerle!
Sepete Ekle
Buhar Solenoid Valfi – Yüksek Verimlilik ve Güvenilir Kontrol BHR-1211
Buhar Solenoid Valfi, endüstriyel uygulamalar için tasarlanmış, yüksek verimlilik ve güvenlik sağlayan bir elektromekanik kontrol elemanıdır. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından sunulan bu valf, solenoid adı verilen manyetik bir bobin tarafından kontrol edilir ve genellikle buhar kazanı gibi bir sistemde kullanılır. Buhar Solenoid valf, buharın doğru yönde hareketini sağlayarak sistemin verimini artırır ve güvenliğini sağlar.
Teknik Özellikler
Ürün Kodu: BHR-1211
Bağlantı Ölçüsü: 1/4”
Nominal Basınç: 16 Bar
Bobin Özelliği: IP 65 koruma sınıfı, Class H izolasyon, ED %100 sürekli çalışma
Akışkan Çalışma Sıcaklık Aralığı: -10°C ila +180°C
Ortam Çalışma Sıcaklık Aralığı: -10°C ila +60°C
Vana Durumu: Normalde Kapalı (NK)
Akış Yönü: Tek yönlü
Diyafram ve Conta Malzemesi: PTFE-EPDM
Tepki Zamanı: Açma: 30 ms, Kapama: 90 ms
Valf Gövdesi: Pirinç
Bobin Kaplaması: Güçlendirilmiş fiber cam
Kovan ve Çekirdek Malzemesi: Paslanmaz Çelik (AISI316, 430F)
Buhar Solenoid Valfi Çalışma Prensibi
Buhar solenoid valfleri, elektromekanik prensiplere dayalı olarak buharın akışını kontrol eden kritik bileşenlerdir. İşte buhar solenoid valflerinin detaylı çalışma prensibi:
Solenoid ve Bobin Mekanizması
Buhar solenoid valfinin kalbinde, solenoid adı verilen manyetik bir bobin bulunur. Bu bobin, elektrik akımı ile manyetik alan oluşturarak valfin açılmasını veya kapanmasını sağlar.
Normalde Kapalı Solenoid Valf
Normalde kapalı solenoid valf, elektrik enerjisi yokken kapalı durumda olan ve elektrik enerjisi verildiğinde açılan bir valftir. Elektrik enerjisi valfin solenoid bobinine uygulandığında, manyetik alan oluşturulur. Bu manyetik alan, bobin içindeki metal çekirdeği hareket ettirir. Çekirdek, valfin orifisini (akışkan geçişi sağlayan açıklık) açacak şekilde yukarı çeker ve buhar akışına izin verir. Elektrik kesildiğinde, yay mekanizması çekirdeği orifise doğru iterek valfi tekrar kapatır ve buhar akışını durdurur.
Diyafram ve Akış Kontrolü
Solenoid valflerin iç yapısında, akışkanın akışını kontrol eden bir diyafram bulunur. Diyafram, valfin kapalı konumda olduğunda akışkanın geçişini engeller. Solenoid bobin enerjilendiğinde, manyetik alanın etkisiyle diyafram hareket eder ve akışkanın geçişine izin verir.
Çalışma Adımları
Başlangıç Konumu: Normalde kapalı valfler, bobin enerjisizken kapalıdır. Normalde açık valfler ise açık konumdadır.
Enerjilendirme: Bobine elektrik akımı uygulandığında, bobin manyetik bir alan oluşturur.
Manyetik Alan ve Çekirdek Hareketi: Oluşan manyetik alan, valfin içindeki metal çekirdeği hareket ettirir. Normalde kapalı valflerde çekirdek yukarı doğru çekilir, normalde açık valflerde ise çekirdek aşağı doğru itilir.
Diyafram Hareketi: Çekirdeğin hareketi, diyaframı da hareket ettirir. Normalde kapalı valflerde diyafram yukarı kalkar ve orifis açılır, normalde açık valflerde diyafram aşağı iner ve orifis kapanır.
Akış Kontrolü: Orifisin açılması veya kapanması ile buharın akışı kontrol edilir. Buhar, orifis açıkken serbestçe akar, kapalıyken ise akış durur.
Enerji Kesilmesi: Bobine uygulanan elektrik akımı kesildiğinde, manyetik alan kaybolur. Çekirdek ve diyafram, valfin başlangıç konumuna geri döner.
Başlangıç Konumuna Dönüş: Normalde kapalı valflerde çekirdek ve diyafram orifisi kapatarak akışı durdurur, normalde açık valflerde ise orifis açılarak akış yeniden başlar.
Avantajları ve Güvenlik
Buhar solenoid valfleri, hızlı ve hassas akış kontrolü sağladıkları için endüstriyel tesislerde yaygın olarak kullanılır. Ayrıca, elektrikle kumanda edilebilmeleri sayesinde otomasyon sistemlerine kolayca entegre edilebilirler. Bu valfler, buharın doğru yönlendirilmesi ve güvenli bir şekilde kullanılması açısından büyük önem taşır.
Hızlı Tepki Süresi: Solenoid valfler, elektrik akımının uygulanmasıyla çok hızlı bir şekilde açılıp kapanabilir, bu da anlık akış kontrolü sağlar.
Güvenilirlik: Paslanmaz çelik çekirdek ve dayanıklı diyafram malzemeleri, yüksek sıcaklık ve basınç altında uzun ömürlü ve güvenilir çalışma sağlar.
Otomasyon Uyumlu: Elektriksel kontrol ile uyumlu olduklarından, buhar sistemlerinin otomasyonu için ideal çözümler sunarlar.
Kullanım Alanları
Buhar solenoid valfleri, yüksek sıcaklık (80°C – 180°C) ve basınç içeren endüstriyel tesisatlar için özel olarak tasarlanmıştır. Yaygın kullanım alanları şunlardır:
Sanayi ve Fabrikalar: Buharın doğru bölgelere dağıtımını ve akışını kontrol etmek için kullanılır.
Buhar Kazanları: Buharın güvenli ve verimli bir şekilde kullanılmasını sağlar.
Otomasyon Sistemleri: Buhar ile çalışan makinelerin ve ekipmanların otomatik kontrolünde kullanılır.
HVAC Sistemleri: Isıtma, havalandırma ve iklimlendirme sistemlerinde buharın akışını düzenlemek için tercih edilir.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., kaliteli ve dayanıklı buhar solenoid valfleri ile endüstriyel tesislerin verimliliğini ve güvenliğini artırmayı hedeflemektedir. Detaylı bilgi ve sipariş için web sitemizi ziyaret edebilirsiniz.
