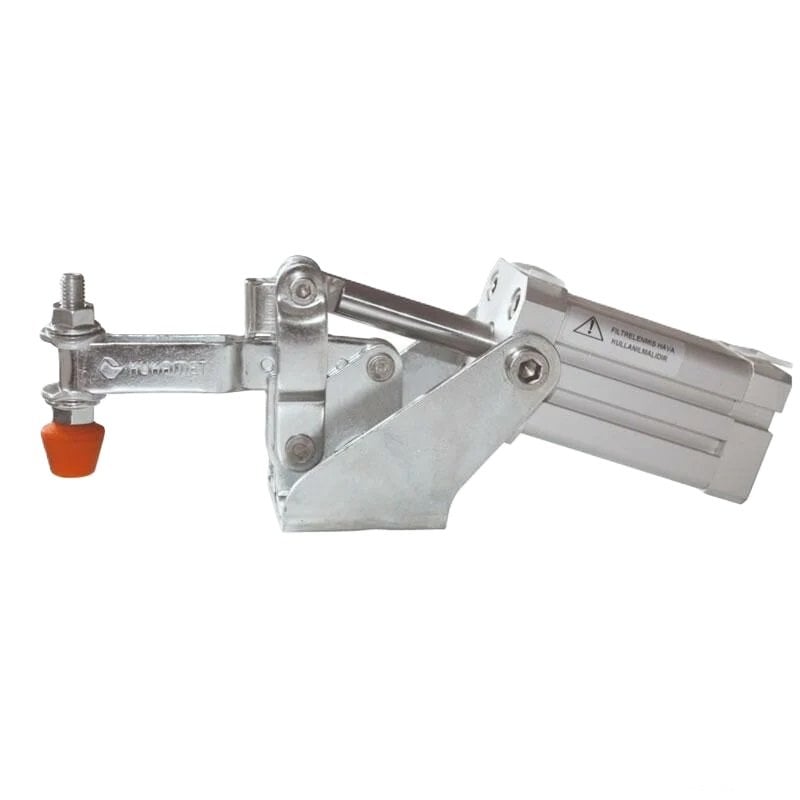

Pnömatik Klemp 2103 Y
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin sunduğu ENIGMA CLAMP™ serisinin en gözde ürünlerinden biri olan Pnömatik Klemp 2103 Y, iş parçalarını sabitlemek için en zorlu gereksinimleri karşılamak üzere tasarlanmıştır. Metal işleme endüstrisinde yaygın olarak kullanılan bu pnömatik klemp, kaynak, bükme, taşlama, test etme ve montaj gibi işlemler için ideal bir çözümdür. İş parçalarının yüksek hassasiyet ve güvenlik ile sabitlenmesini sağlayarak, üretim süreçlerinin verimliliğini artırır.
Ürün Özellikleri
Hızlı Sıkıştırma: Pnömatik mekanizması sayesinde hızlı ve etkili sıkıştırma sağlar.
Güvenli Tutma: İş parçalarını sağlam bir şekilde tutarak işlem sırasında güvenliği maksimize eder.
Yüksek Sıkıştırma Kuvveti: Çeşitli uygulama gereksinimlerinde yüksek sıkıştırma kuvveti sunar.
Distorsiyonsuz Kenetleme: İş parçalarını deforme etmeden sabitler, bu da hassas işler için kritik öneme sahiptir.
İyi Erişilebilirlik: İş parçasına kolay erişim sağlayarak operasyonel verimliliği artırır.
Teknik Özellikler
Model: 2103 Y TABAN Pnömatik Klemp
En Yüksek Tutma Kapasitesi (N): 2500
Baskı Kolu Uzunluğu (mm): 38
Baskı Kolu Açılma Derecesi: 87
Silindir Çapı (mm): 32
Standart Malzeme: Çelik
Montaj Tipi: Yatay Taban
Hava Giriş Çıkış Bağlantısı: 1/8 NPT
Çalışma Şartları: -10°C ile 90°C
Hava Tüketimi (dm³): 0.43
Kaynak Performansı: Orta
Montaj Performansı: Mükemmel
Kontrol Fikstürleri Performansı: Mükemmel
Parça Bağlama Performansı: Orta
Ağaç İşleri Performansı: Mükemmel
Görev Döngüsü (Sn): 2
Ürün Tipi: Standart
Basınçlı Hava Girişi: Pnömatik klemp, bir hava kompresöründen gelen basınçlı hava ile çalışır. Hava giriş çıkış bağlantısı 1/8 NPT standardına uygun olarak tasarlanmıştır. Basınçlı hava, klempin silindirine iletilir.
Pnömatik Klemp 2103 Y'nin çalışma döngüsü, hızlı ve verimli bir şekilde iş parçasının sabitlenmesini ve serbest bırakılmasını içerir. Standart bir görev döngüsü 2 saniyedir, bu da yüksek verimli üretim süreçleri için idealdir.
Pnömatik Klemp 2103 Y Çalışma Prensibi
Temel Çalışma Mekanizması
Basınçlı Hava Girişi: Pnömatik klemp, bir hava kompresöründen gelen basınçlı hava ile çalışır. Hava giriş çıkış bağlantısı 1/8 NPT standardına uygun olarak tasarlanmıştır. Basınçlı hava, klempin silindirine iletilir.
Silindir Hareketi: Basınçlı hava, silindir içindeki pistonu hareket ettirir. Pistonun hareketi, klempin baskı kolunu yukarı veya aşağı doğru hareket ettirir. Piston çapı 32 mm olan bu silindir, yüksek tutma kapasitesi ve güvenli sıkıştırma sağlar.
Baskı Kolu Hareketi: Pistonun hareketi ile baskı kolu belirli bir açıyla açılır veya kapanır. Pnömatik Klemp 2103 Y'nin baskı kolu açılma derecesi 87 derece olup, iş parçasının kolayca yerleştirilip çıkarılmasına olanak tanır. Baskı kolu uzunluğu 38 mm'dir.
Tutma Kuvveti Uygulama: Pistonun hareketi ile baskı kolu iş parçasına doğru baskı uygulayarak parçayı sabitler. Bu aşamada klempin en yüksek tutma kapasitesi 2500 N (Newton) olup, çeşitli endüstriyel uygulamalarda güvenilir tutma sağlar.
Distorsiyonsuz Kenetleme: Pnömatik Klemp 2103 Y, iş parçasını sıkıca tutarken deforme olmasını önler. Bu, hassas ve kaliteli iş parçaları için kritik öneme sahiptir.
Kontrol ve Güvenlik: Pnömatik klemp, iş parçasının güvenli ve kontrollü bir şekilde sabitlenmesini sağlar. Kullanıcı, klempin çalışma durumunu izleyebilir ve gerektiğinde hava basıncını ayarlayarak operasyonel kontrol sağlayabilir.
Çalışma Döngüsü
Pnömatik Klemp 2103 Y'nin çalışma döngüsü, hızlı ve verimli bir şekilde iş parçasının sabitlenmesini ve serbest bırakılmasını içerir. Standart bir görev döngüsü 2 saniyedir, bu da yüksek verimli üretim süreçleri için idealdir.
Başlatma: Basınçlı hava klempin silindirine girer.
Sıkıştırma: Piston hareket ederek baskı kolunu iş parçasına doğru iter ve parça sabitlenir.
Tutma: İş parçası güvenli bir şekilde sabitlenmiş durumda tutulur.
Serbest Bırakma: Basınçlı hava tahliye edilir, piston geri çekilir ve baskı kolu açılır. İş parçası serbest bırakılır.
Kullanım Alanları
Pnömatik Klemp 2103 Y, geniş bir uygulama yelpazesine sahiptir ve özellikle aşağıdaki alanlarda mükemmel performans gösterir:
Metal İşleme: Kaynak, bükme ve taşlama işlemlerinde yüksek hassasiyet ve güvenli sabitleme sağlar.
Montaj ve Test: Üretim hatlarında parçaların sabitlenmesi ve test edilmesi için idealdir.
Ağaç İşleri: Ahşap parçaların işlenmesi ve montajında mükemmel performans sunar.
Kontrol Fikstürleri: İş parçalarının kontrol edilmesi ve sabitlenmesi için üstün performans gösterir.
Pnömatik Klemp 2103 Y, endüstriyel üretim süreçlerinde verimliliği artırmak için tasarlanmış olup, yüksek performans ve dayanıklılığı ile kullanıcılarına uzun ömürlü ve güvenilir bir çözüm sunar. Bu üstün özellikleriyle ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin güvenilir ürün portföyünün önemli bir parçasıdır.
