ARI-CONA-S Şamandıralı Kondenstop Dişli PN40
0 - Yorum Yap / Yorumları Oku
ARI-CONA-S Şamandıralı Buhar Kapanı 25.631-2
ARI-CONA-S şamandıralı kondenstop, ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan yüksek performanslı bir buhar kapanıdır. Bu ürün, buharın oluştuğu kaynama noktasında kondens tahliyesini sürekli ve güvenilir bir şekilde gerçekleştirir. Dalgalanan miktarda ve sıradışı basınç koşullarında bile ters basınç olmadan etkili kondens tahliyesi yapar. Entegre edilmiş otomatik hava atıcı ve koç darbesine karşı dayanıklı yapısıyla endüstriyel tesislerde güvenle kullanılabilir. Ürünün geri dönüş koruma özelliği, çek vana mantığıyla çalışan bir yapı sunar ve bu özellik, geri kazanım hattı için birleşme ve baypas işlemlerini mümkün kılar. ARI-CONA-S'nin merkezine yerleştirilmiş orifis tasarımı, buhar kapanının hem yatay hem de dikey konumda kullanılmasına olanak tanır.
Ürün Özellikleri:
Gövde ve Kapak: EN-JS1049 Sfero Döküm
İç Aksam: 1.4301 (AISI 304) Paslanmaz Çelik/TB10-85 (korozyona dayanıklı bi-metal)
Pislik Tutucu: 1.4301 (AISI 304) Paslanmaz Çelik
Bağlantı: Dişli
Basınç Sınıfı: PN40
Maksimum Çalışma Sıcaklığı: 350 °C (22 barg), 250 °C (32 barg)
Kontrolör: R2, R4, R8, R13, R22, R32
Montaj Konumu: Standart olarak dikey, opsiyonel olarak yatay
Özellikler: Dahili çek vana fonksiyonu, dahili pislik tutucu, akış saptırıcı, bi-metal hava tahliye mekanizması
Teknik Bilgiler:
ARI-CONA-S şamandıralı kondenstop, yüksek dayanıklılık ve korozyon direnci sunan malzemelerle üretilmiştir. Gövde ve kapak EN-JS1049 sfero dökümden imal edilmiş olup, iç aksam ve pislik tutucu 1.4301 (AISI 304) paslanmaz çelikten yapılmıştır. Maksimum çalışma sıcaklığı 350 °C’ye kadar çıkabilir ve basınç sınıfı PN40'tır. Ürün, çeşitli kontrolör seçenekleri (R2, R4, R8, R13, R22, R32) ile donatılmıştır ve standart olarak dikey, opsiyonel olarak yatay montaj imkanı sunar. Dahili çek vana ve pislik tutucu özellikleri ile buhar kapanı, yüksek verimlilik ve güvenilirlik sağlar.

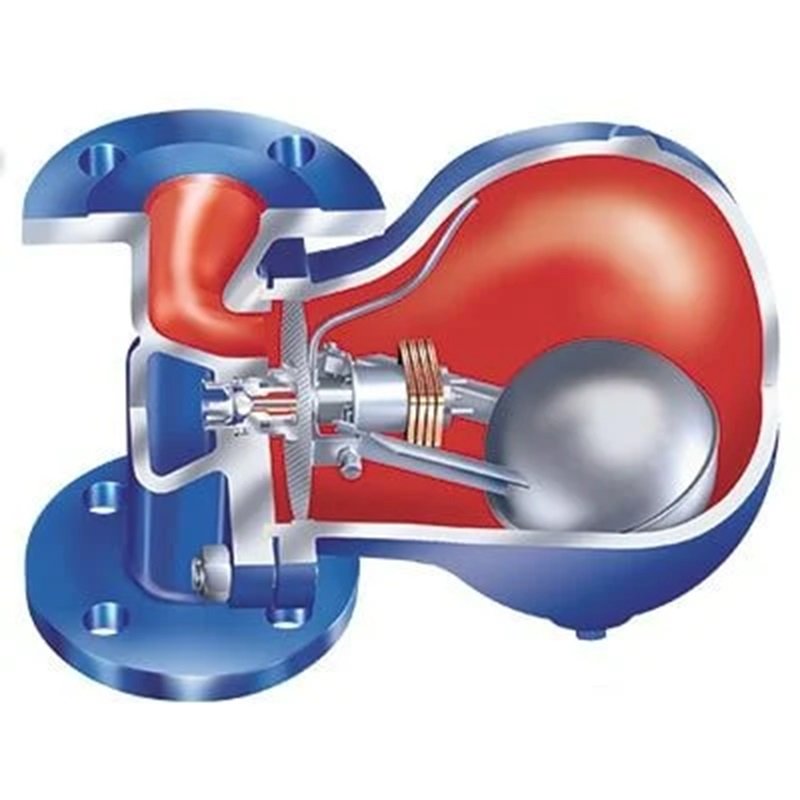

ARI-CONA-S Şamandıralı Kondenstop Çalışma Prensibi
ARI-CONA-S şamandıralı buhar kapanı, özellikle endüstriyel buhar sistemlerinde kondens (yoğuşma suyu) tahliyesi için tasarlanmış yüksek performanslı bir cihazdır. Bu ürün, sürekli ve güvenilir bir kondens tahliyesi sağlamak için özel bir mekanizma kullanır. İşte ARI-CONA-S şamandıralı buhar kapanının çalışma prensibi:
Başlangıç Durumu:
Buhar kapanı devreye alındığında, sistemdeki buhar ve kondens buhar kapanının girişine ulaşır. Buhar kapanının içinde, şamandıra (yüzer) bir mekanizma bulunmaktadır. Bu şamandıra, kondens seviyesi arttıkça yükselir ve alçalır.
Kondens Tahliyesi:
Kondens, buhar kapanının girişine ulaştığında, şamandıra mekanizması yükselir ve tahliye orifisini açar. Orifis açıldığında, kondens, buhar kapanının çıkışından dışarı atılır. Bu işlem sırasında, kondens sürekli olarak sistemden tahliye edilir, böylece buhar sisteminde istenmeyen su birikmesi önlenir.
Buharın Tutulması:
Buhar kapanı, sadece kondens tahliyesi yaparken, buharın sistemde kalmasını sağlar. Bu sayede enerji kaybı en aza indirilir ve buharın verimli bir şekilde kullanılması sağlanır. Şamandıra mekanizması, buharın tahliye orifisinden geçmesini engeller.
Otomatik Hava Tahliyesi:
ARI-CONA-S, entegre bir bi-metal hava tahliye mekanizmasına sahiptir. Sistem ilk devreye alındığında veya duruş sonrası yeniden başlatıldığında, buhar sisteminde hava birikmesi olabilir. Bi-metal hava tahliye mekanizması, sıcaklık değişimlerine duyarlıdır ve sistemdeki havayı otomatik olarak tahliye eder. Bu sayede, sistemde hava birikmesi ve buna bağlı performans kayıpları önlenir.
Geri Dönüş Koruması:
Buhar kapanı, dahili bir çek vana (çekvalf) fonksiyonuna sahiptir. Bu özellik, kondens hattında geri dönüşü engeller ve sistemin güvenliğini artırır. Geri dönüş koruması, özellikle geri kazanım hatlarında birleşme ve baypas işlemlerini kolaylaştırır.
Koç Darbesine Dayanıklılık:
ARI-CONA-Skondenstop, ani basınç değişimlerine ve koç darbelerine karşı dayanıklıdır. Bu özellik, buhar kapanının uzun ömürlü ve güvenilir bir şekilde çalışmasını sağlar.
Montaj ve Kullanım:
Montaj: Buhar kapanı, hem yatay hem de dikey konumda kullanılabilir. Montaj sırasında, kapak ve gövdeyi ayırıp, gövdeyi 90° döndürmek ve tekrar civatalar ile birleştirmek yeterlidir.
Bakım: Buhar kapanı, dahili pislik tutucu ve akış saptırıcı özellikleri sayesinde minimum bakım gerektirir. Pislik tutucu, kondens hattındaki yabancı maddelerin buhar kapanına zarar vermesini engeller.
Kullanım Alanları:
ARI-CONA-S şamandıralı kondenstop, çeşitli endüstriyel uygulamalarda geniş bir kullanım alanına sahiptir. Bu uygulama alanları arasında:
Isı eşanjörleri
Isıtma bataryaları
Tanklar
Tavalar ve tablalar
Kurutma silindirleri
Fırınlar
ARI-CONA-S şamandıralı kondenstop, endüstriyel buhar sistemlerinizde güvenilir ve verimli bir çözüm sunar. Ürün hakkında daha fazla bilgi almak ve sipariş vermek için bizimle iletişime geçebilirsiniz.
