Şamandıralı Buhar Kapanı (Kondenstop) 45.634 PN40
0 - Yorum Yap / Yorumları Oku

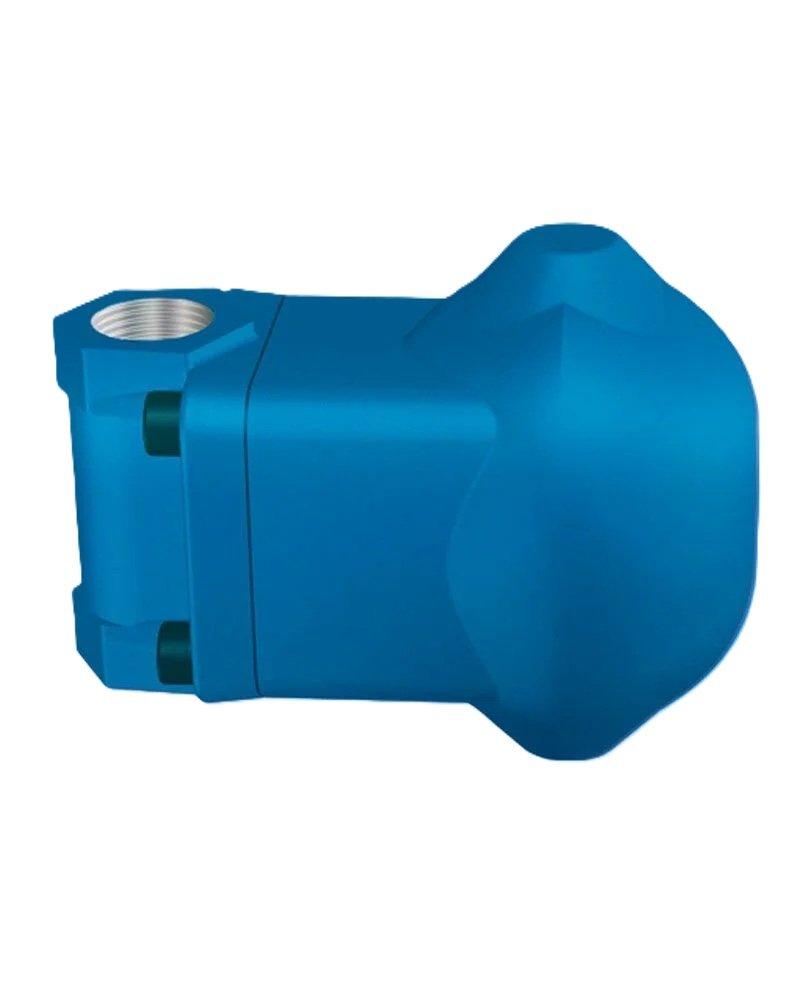

ARI-CONA-SC Şamandıralı Buhar Kapanı (Kondenstop)
ARI-CONA-SC şamandıralı kondenstop, buhar sistemlerinde güvenilir ve verimli bir kondens tahliye çözümü sunar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan bu ürün, özellikle doymuş buharın bulunduğu noktalarda kesintisiz kondens tahliyesi sağlayarak sistem verimliliğini artırır. Öne çıkan özellikleri ve dayanıklı yapısı ile birçok endüstriyel uygulamada tercih edilen bu buhar kapanı, kullanıcı dostu tasarımı sayesinde kolayca monte edilip kullanılabilir.
Ürün Özellikleri:
ARI-CONA-SC şamandıralı kondenstop, değişen miktarda ve yüksek basınçta bile kesintisiz ve ters basınçsız kondens tahliyesi yapabilen bir tasarıma sahiptir. Kontrolör ile entegre edilmiş otomatik hava tahliye mekanizması, sistemdeki hava ve gazları etkili bir şekilde uzaklaştırır. Koç darbesine karşı dayanıklı olan bu buhar kapanı, entegre geri dönüş koruması sayesinde çek vana işlevi görür. Geri kazanım hattı için birleşme ve baypas imkanları sunar.
Merkezde yer alan orifis tasarımı, buhar kapanının dikey veya yatay konumda kullanılmasına olanak tanır. Sadece kapak ve gövdeyi ayırıp, gövdeyi 90° döndürmek ve tekrar civatalarla birleştirmek yeterlidir. Kontrolör, boru tesisatında herhangi bir işlem yapılmadan değiştirilebilir.
Teknik Bilgiler:
Gövde: 1.0460 Dövme Çelik
Kapak: 1.0619+N Çelik Döküm
İç Aksam/Kapsül: 1.4301 (AISI 304) Paslanmaz Çelik/Hasteloy
Pislik Tutucu: 1.4301 (AISI 304) Paslanmaz Çelik
Pislik Tutucu Tapası: 1.4541 (AISI 321) Paslanmaz Çelik
Bağlantı: Dişli
Basınç Sınıfı: PN40
Kontrolör: R4, R14, R21, R32
Maksimum Çalışma Sıcaklığı: 400 °C (21 barg), 250 °C (28,3 barg)
Hava ve Gaz Tahliye Mekanizması: Termostatik Kapsül
Çek Vana Fonksiyonu: Mevcut
Akış Saptırıcı: Mevcut
Montaj Konumu: Standart - Dikey, Opsiyonel - Yatay
Çalışma Prensibi:
Kondens Girişi ve Tahliye: ARI-CONA-SC kondenstopun temel çalışma prensibi, buharın kondense dönüştüğü noktalarda kondensin sürekli ve kesintisiz olarak tahliye edilmesidir. Bu buhar kapanı, buharın yoğuşmasıyla oluşan kondensi anında tahliye ederek buhar sistemlerinde istenmeyen su birikimini önler.

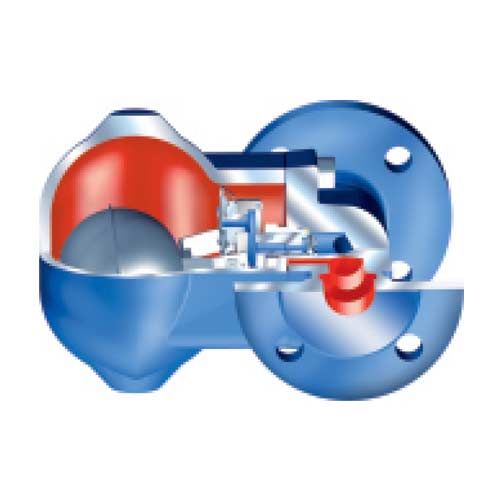

Şamandıra Mekanizması: Kondenstop içinde bulunan şamandıra, kondens seviyesi arttığında yükselir ve tahliye valfini açar. Kondens seviyesi düştüğünde ise şamandıra aşağıya iner ve tahliye valfini kapatır. Bu mekanizma, sürekli olarak kondensin sistemden tahliye edilmesini sağlar.
Termostatik Kapsül: ARI-CONA-SC buhar kapanı, termostatik kapsül mekanizması ile donatılmıştır. Bu mekanizma, sistemdeki hava ve gazları otomatik olarak tahliye eder. Termostatik kapsül, sıcaklık değişimlerine duyarlı bir element içerir ve bu element, hava ve gazların tahliye edilmesini sağlar. Bu sayede, sistemdeki hava cepleri ve gaz birikimi önlenmiş olur.
Geri Dönüş Koruması: Buhar kapanının entegre geri dönüş koruma mekanizması, çek vana işlevi görür. Bu mekanizma, sistemde ters akışın önlenmesini sağlar ve buhar kapanının güvenli ve verimli çalışmasına katkıda bulunur.
Akış Saptırıcı ve Orifis Tasarımı: Buhar kapanının merkezine yerleştirilmiş orifis tasarımı, kondens tahliyesinin hem dikey hem de yatay konumda yapılmasına olanak tanır. Bu tasarım, montaj kolaylığı sağlar ve sistemde herhangi bir boru tesisatı değişikliği yapmadan buhar kapanının kullanımını mümkün kılar.
Koç Darbesine Dayanıklılık: ARI-CONA-SC buhar kapanı, koç darbesine karşı dayanıklıdır ve bu tür darbelere duyarsızdır. Bu özellik, buhar sistemlerinde ani basınç değişimlerine karşı koruma sağlar ve buhar kapanının uzun ömürlü olmasını temin eder.
Uygulama Alanları ve Avantajları:
ARI-CONA-SC şamandıralı buhar kapanı, çeşitli endüstriyel uygulamalarda kullanılır. Isı eşanjörleri, ısıtma bataryaları, tanklar, kurutma silindirleri ve fırınlar gibi alanlarda etkin bir kondens tahliyesi sağlar.
Bu buhar kapanının avantajları şunlardır:
Kesintisiz Kondens Tahliyesi: Sürekli ve güvenilir kondens tahliyesi sağlayarak sistem verimliliğini artırır.
Otomatik Hava Tahliyesi: Termostatik kapsül mekanizması ile sistemdeki hava ve gazları otomatik olarak tahliye eder.
Geri Dönüş Koruması: Entegre çek vana işlevi ile ters akışı önler ve güvenli çalışma sağlar.
Kolay Montaj: Orifis tasarımı sayesinde dikey veya yatay konumda kolayca monte edilebilir.
Dayanıklılık: Koç darbesine karşı dayanıklı yapısı ile uzun ömürlü kullanım sunar.
ARI-CONA-SC şamandıralı buhar kapanı, buhar sistemlerinde güvenilir ve etkili bir kondens tahliye çözümü sunar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, bu yüksek performanslı buhar kapanını müşterilerimize sunmaktan gurur duyuyoruz. Detaylı bilgi ve sipariş için bizimle iletişime geçebilirsiniz.
