Tam Kalkışlı Emniyet Ventili 35.902 / PN40
0 - Yorum Yap / Yorumları Oku

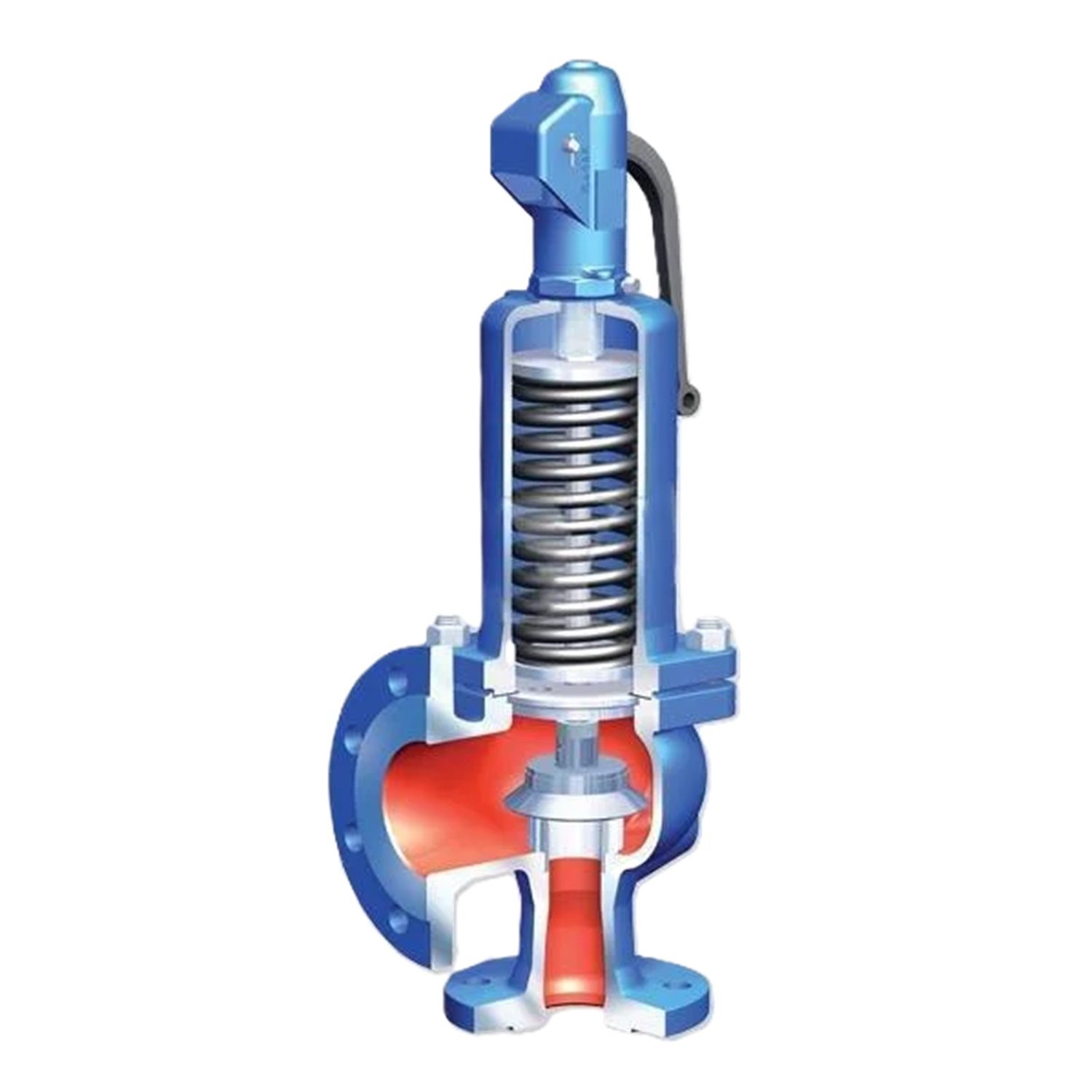

Tam Kalkışlı Emniyet Ventili
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., sanayi sektöründe güvenlik ve performansı ön planda tutarak sunduğu ürünlerle dikkat çekmektedir. Özellikle yüksek basınçlı buhar, doğalgaz ve diğer endüstriyel akışkan sistemleri için kritik öneme sahip olan tam kalkışlı emniyet ventilleri, sisteminizin güvenliğini sağlamak amacıyla tasarlanmıştır.
Tam kalkışlı emniyet ventilleri, ani basınç artışları, kullanıcı hataları veya çevresel etkiler sonucunda sistemlerde oluşabilecek zararlı basınç yükselmelerine karşı koruma sağlar. Bu ventiller, özellikle yüksek kapasiteli tahliye gereksinimi olan küçük çaplı borularda tercih edilmektedir. ORFA Endüstriyel Mamüller, müşterilerine çeşitli malzeme seçenekleri sunar: demir döküm, sfero döküm, çelik döküm ve paslanmaz çelik.
Teknik Özellikler ve Avantajlar
Gövde Malzemesi: 1.0619+N Çelik Döküm
Kapak Malzemesi: EN-JS1049 Sfero Döküm
İç Aksam: 1.4021+QT (AISI 420) Paslanmaz Çelik
Sit: 1.4571 (AISI 316Ti) Paslanmaz Çelik
Disk: 1.4122 (AISI 302) Paslanmaz Çelik
Yay: FDSiCr/51CrV4, 1.8159
Bağlantı Tipi: Flanşlı Bağlantı
Maksimum Çalışma Sıcaklığı: 450 °C
Basınç Sınıfı: PN40
Özellikler: Açık kapak ve açık kaldırma tertibatı ile kolay gözlem ve bakım imkanı.
Çalışma Prensibi
Basınç Ayarı ve Kontrolü: Tam kalkışlı emniyet ventili, sistemin tasarım basıncının belirli bir yüzdesine ayarlanır. Genellikle, bu açma basıncı çalışma basıncının minimum %10 üzerinde olmalıdır. Bu ayar, ventile bağlı bir yay tarafından gerçekleştirilir. Yay, belirli bir basınca kadar kapalı pozisyonda bulunan valf diskini üzerinde tutar.
Basınç Artışı ve Açılma: Sistem içerisindeki basınç, ayarlanan açma basıncına ulaştığında, basınç yayın üzerindeki kuvveti aşar ve valf diskini ani bir hareketle açar. Bu hareket, tam kalkışlı emniyet ventillerinin karakteristik özelliği olan hızlı açılma özelliğidir. Diskin bu ani hareketi, tahliye kanalının tamamen açılmasını sağlar, böylece yüksek basınç hızla dışarı atılır.
Açık Kapak Özelliği: Açık kapak özelliği, emniyet ventili kapalıyken bile ventili gözlemleme imkanı sunar. Bu özellik, kullanıcıya ventildeki disk ve diğer hareketli parçaların durumunu kontrol etme fırsatı verir. Aynı zamanda, bakım ve onarım işlemleri sırasında çalışanların daha güvenli bir şekilde çalışmasına olanak tanır.
Açık Kaldırma Tertibatı: Açık kaldırma tertibatı, sistemin basıncı açma basıncının altında olduğu durumlarda bile kullanıcı tarafından manuel olarak valve diskini kaldırmayı sağlar. Bu işlev, test sırasında veya sistem basıncı düşükken bile ventili açarak çalışır durumda olduğunu doğrulamak için kullanılır. Bu özellik, valvein doğru çalıştığından emin olmak için çok önemlidir.
Açma Mekanizması: Sistem içerisindeki basınç, ayarlanan açma basıncına ulaştığında, yüksek basınç yay üzerindeki direnci aşar. Disk aniden yukarı kalkar ve tamamen açılır, böylece tahliye kanalı tamamen açılır. Bu ani hareket, sistemin aşırı basınçtan hızlı bir şekilde kurtulmasını sağlar ve tehlikeli durumların önüne geçer.
Hızlı Tahliye: Diskin tam açılması, valfin içinde geniş bir tahliye yolu oluşturur. Bu sayede, sistemde biriken aşırı basınç hızla ve etkin bir şekilde dışarı atılır. Bu hızlı tahliye işlemi, sistemin aniden yükselen basıncının kontrol altına alınmasını sağlar ve potansiyel olarak zararlı veya tehlikeli durumların önüne geçer.
Kapanma ve Resetleme: Basınç normale döndüğünde, yay tekrar disk üzerindeki kuvvetini artırır ve disk yavaşça başlangıç konumuna geri döner. Bu süreç, sistemdeki basınç açma basıncının altına düştüğünde gerçekleşir. Ventilin kapanması, sistem içerisinde güvenli bir çalışma basıncının yeniden sağlanmasına olanak tanır.
Koruma ve Güvenlik Özellikleri: Tam kalkışlı emniyet ventilleri, aynı zamanda çeşitli koruma ve güvenlik özellikleri ile donatılmıştır. Örneğin, açık kapak ve açık kaldırma tertibatı gibi özellikler, kullanım esnasında daha fazla kontrol ve güvenlik sunar. Ayrıca, kondens birikimini önlemek için çıkış flanşının altına boşaltma deliği açılması, uzun vadede korozyonu önlemek amacıyla da önemlidir.
Önemli Notlar
SAFE Fig. 12.901 ve Fig. 12.902 için 1 bar üzeri set basıncında SHR contalı disk standart olarak kullanılmaktadır.
Diğer 901 ve 902 modelleri için SHR conta opsiyoneldir.
SHR conta, 22 bar-g set basıncı ve 220 °C'ye kadar buhar ve kızgın su için kullanılabilir.
Doymuş buhar için demir döküm gövdeli üründe maksimum set basıncı 12,8 bar’dır.
Diğer akışkanların uygunluğu için danışınız.
Kullanım Alanları
ARI-SAFE 900 Serisi Tam Kalkışlı Emniyet Ventili, buhar, doğalgaz, ve diğer akışkanlar için idealdir. Bu ventiller, sistemlerin aşırı basınçtan korunmasını sağlar ve özellikle şu uygulama alanlarında kullanılır:
Buhar Sistemleri: Yüksek sıcaklık ve basınç altında çalışan sistemlerde ani basınç artışlarına karşı güvenlik sağlar.
Doğalgaz Tesisatları: Güvenli gaz tahliyesi ve basınç kontrolü.
Endüstriyel Prosesler: Ani basınç değişikliklerinin yaygın olduğu üretim ve işleme tesislerinde.
Petrokimya ve Kimya Endüstrisi: Yüksek güvenlik gerektiren kimyasal işleme sistemlerinde.
ARI-SAFE 900 Serisi Tam Kalkışlı Emniyet Ventili, sistem güvenliğinin kritik olduğu endüstriyel uygulamalarda üstün performans ve güvenilirlik sunar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., bu yüksek kaliteli ventilleri sunarak müşterilerine en iyi çözümleri sağlamayı taahhüt eder. Daha fazla bilgi ve seçim konusunda destek almak için bizimle iletişime geçiniz.
