Tam Kalkışlı Emniyet Ventili 55.901 / PN40
0 - Yorum Yap / Yorumları Oku

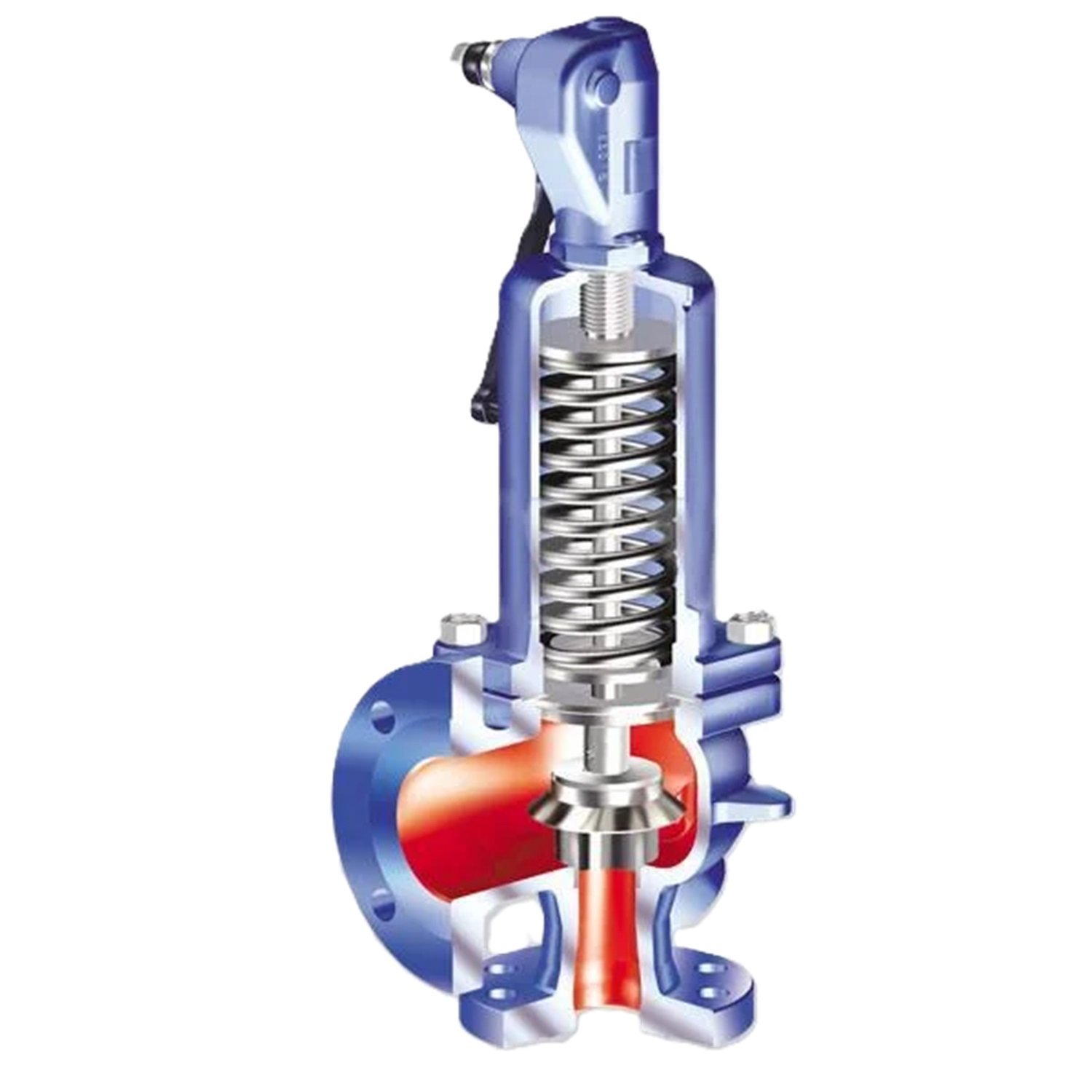

Tam Kalkışlı Emniyet Ventili (ARI-SAFE 900 Serisi)
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., sanayi tesislerinin güvenliğini sağlamak amacıyla yüksek kaliteli tam kalkışlı emniyet ventilleri sunmaktadır. ARI-SAFE 900 serisi, yay yüklü tam kalkışlı emniyet ventilleri, sistemlerde ani basınç yükselmeleri ve insana ait hatalar sonucu oluşabilecek basınç artışlarına karşı etkin koruma sağlar. Özellikle buhar sistemlerinde ortam sıcaklığının artmasıyla oluşan basınç yükselmelerine karşı kritik bir güvenlik çözümüdür.
Ürün Özellikleri
Gövde ve Kapak: 1.4408 (AISI 316) Paslanmaz Çelik
İç Aksam: 1.4571 (AISI 316Ti) Paslanmaz Çelik
Sit ve Disk: 1.4571 (AISI 316Ti) Paslanmaz Çelik
Yay: 1.4310 (AISI 302) Paslanmaz Çelik
Bağlantı Tipi: Flanşlı
Maksimum Çalışma Sıcaklığı: 400 °C
Basınç Sınıfı: PN40
Teknik Bilgiler
ARI-SAFE 900 serisi emniyet ventilleri, buhar ve kızgın su uygulamaları için özel olarak tasarlanmış SHR contalı disk ile donatılmıştır. Bu yenilikçi tasarım, 22 bar-g set basıncında ve 220 °C’ye kadar sıfır kaçak sağlar. SAFE Fig. 12.901 ve Fig. 12.902 modellerinde 1 bar üzeri set basıncında standart olarak SHR conta kullanılmaktadır, diğer modellerde ise opsiyoneldir. Set basıncı değerinin %10’undan fazla olan toplam karşı basınçlar için paslanmaz çelik körüklü model önerilmektedir.
Çalışma Prensibi
Normal Çalışma Durumu:
Kapalı kapaklı emniyet ventili, sistemin normal çalışma basıncı altında kapalı kalır. Yay baskısı, diski sızdırmazlık yüzeyine doğru iter ve böylece akışkanın tahliye edilmesini engeller. Bu durumda, sistem basıncı güvenli seviyede tutulur ve normal operasyonlar devam eder.
Basınç Artışı:
Sistem basıncı, emniyet ventilinin ayarlanmış açma basıncını aştığında, basınç diskin alt tarafında birikmeye başlar. Bu basınç artışı, yay kuvvetini yenerek diski yukarı doğru iter ve emniyet ventili açılır. Diskin yukarı hareketi, sistemdeki aşırı basıncı tahliye ederek güvenli bir seviyeye indirilmesini sağlar.
Tam Kalkış:
Tam kalkışlı emniyet ventilleri, basınç artışını hızla algılayarak tam açılma sağlar. Bu özellik, küçük çaplarda yüksek tahliye kapasiteleri sunarak sistemdeki aşırı basıncı hızlı bir şekilde düşürür. Disk tam açıldığında, maksimum tahliye kapasitesine ulaşılır ve sistemdeki basınç güvenli bir seviyeye çekilir.
Basıncın Düşmesi ve Kapanma:
Sistem basıncı güvenli seviyeye düştüğünde, yay tekrar devreye girerek diski sızdırmazlık yüzeyine doğru iter. Bu, emniyet ventilinin kapanmasını ve akışkan tahliyesinin durmasını sağlar. Kapalı kapak, tahliye edilen akışkanın çevreye yayılmasını engeller ve sistemi dış etkilerden korur.
Kapalı Kaldırma Tertibatı:
Kapalı kaldırma tertibatı, emniyet ventilinin manuel olarak açılmasını sağlayan bir mekanizmadır. Bu özellik, sistemin bakım ve test işlemleri sırasında kullanılır. Kapalı kaldırma tertibatı, güvenlik ventiline entegre edilmiştir ve gerektiğinde hızlı ve kolay bir şekilde erişilebilir.
Avantajları
Güvenlik: Ani basınç artışlarına karşı etkin koruma sağlar.
Yüksek Kapasite: Tam kalkış özelliği sayesinde yüksek miktarda akışkanı hızlı bir şekilde tahliye edebilir.
Kolay Bakım: Kapalı kaldırma tertibatı, bakım ve test işlemlerini kolaylaştırır.
Çevre Koruma: Kapalı kapak, tahliye edilen akışkanın çevreye yayılmasını engeller.
Uygulama Alanları
Enerji Üretimi: Yüksek basınçlı buhar sistemleri ve enerji üretim tesislerinde güvenliğin sağlanması.
Rafineriler: Ham petrol ve türevlerinin işlenmesi sırasında oluşabilecek basınç artışlarına karşı koruma.
Petrokimya Tesisleri: Kimyasal maddelerin işlenmesi ve üretimi sırasında güvenlik sağlanması.
Kimya Sektörü: Kimyasal reaksiyonların güvenli bir şekilde gerçekleştirilmesi.
Gıda Tesisleri: Gıda üretiminde kullanılan buhar sistemlerinde güvenliğin sağlanması.
Kağıt Fabrikaları: Kağıt üretiminde kullanılan buhar sistemlerinde basınç kontrolü.
Önemli Notlar
SHR conta, 22 bar-g set basıncı ve 220 °C’ye kadar buhar ve kızgın su için uygundur.
Set basıncı değerinin %10’undan fazla olan toplam karşı basınç durumlarında paslanmaz çelik körüklü model önerilir.
Bu tasarım, sıcak su, kızgın su ve kızgın yağ kullanımı için uygundur. DIN 4754 standardına göre kızgın yağ vanaları min. sfero döküm gövdeye sahip olmalıdır. Diğer akışkanların uygunluğu için lütfen bizimle iletişime geçin.
Destek ve Sipariş
Tam kalkışlı emniyet ventili seçiminde doğru karar verebilmek için akışkan, sıcaklık, açma basıncı ve gereken tahliye kapasitesini göz önünde bulundurmalısınız. Detaylı bilgi ve sipariş desteği için lütfen bizimle iletişime geçin. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., size en uygun çözümü sunmak için burada.
