Oransal Kalkışlı Emniyet Ventili 12.921 / PN16
0 - Yorum Yap / Yorumları Oku

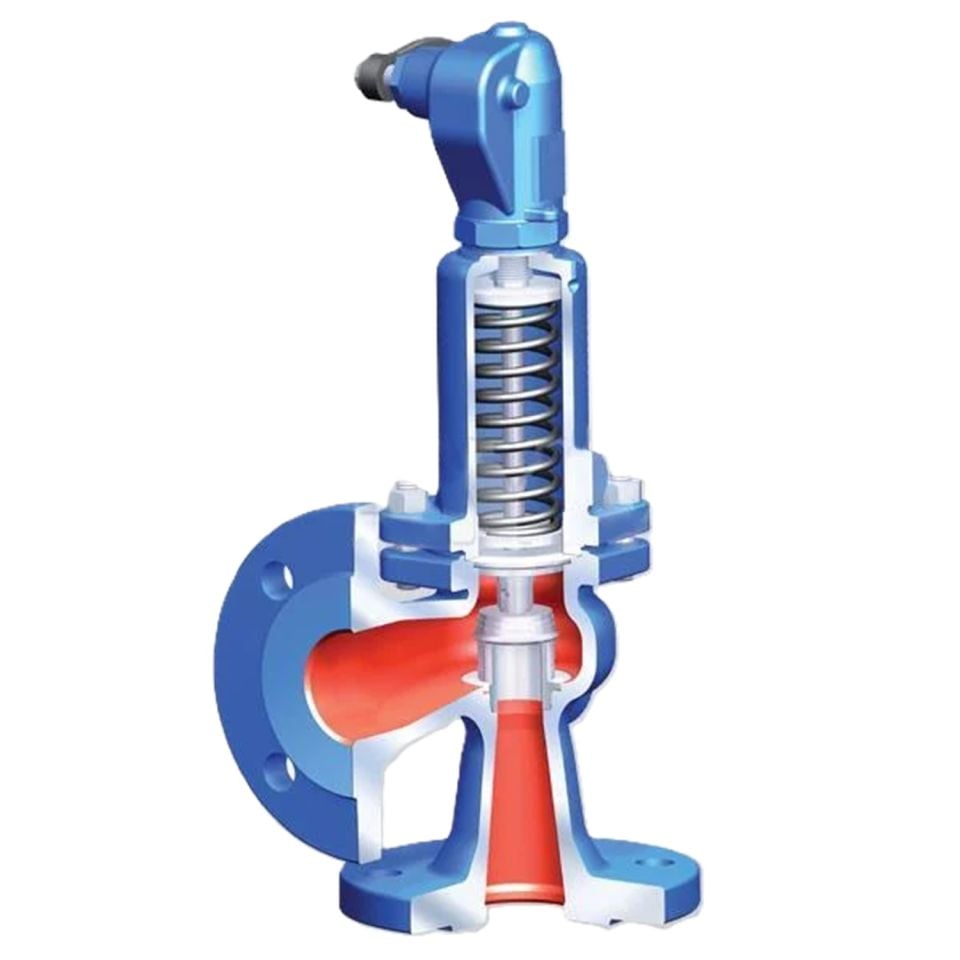

Oransal Kalkışlı Emniyet Ventili ARI-SAFE 920 Serisi
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, sistemlerinizin güvenliğini sağlamak adına, oransal kalkışlı emniyet ventilleri sunmaktayız. Bu ventiller, ani basınç artışlarına ve sistemdeki beklenmedik durumlara karşı etkin bir koruma sağlar. Özellikle enerji üretimi, rafineriler, petrokimya tesisleri, kimya sektörü, gıda tesisleri ve kağıt fabrikalarında kullanıma uygundur.
Ürün Özellikleri
Gövde ve Kapak: EN-JL1040 Demir Döküm
İç Aksam: 1.4021+QT (AISI 420) Paslanmaz Çelik
Sit: 1.4571 (AISI 316Ti) Paslanmaz Çelik
Disk: 1.4122 (AISI 420) Paslanmaz Çelik
Yay: FDSiCr/51CrV4, 1.8159
Bağlantı: Flanşlı
Maksimum Çalışma Sıcaklığı: 300 °C
Basınç Sınıfı: PN16
Teknik Bilgiler
Oransal kalkışlı emniyet ventillerimiz, sistemde istenmeyen durumlarda oluşabilecek ani basınç yükselmelerine karşı son noktada güvenlik sağlar. Bu ventiller, buhar ve gaz sistemlerinde ortam sıcaklığının artması sonucu oluşan basınç artışlarına karşı özellikle etkilidir. Ürün seçiminde akışkan, sıcaklık, açma basıncı ve gereken tahliye kapasitesi dikkate alınmalıdır. Açma basıncı, çalışma basıncının en az %10 üzerinde olmalıdır. Buhar ve doğalgaz gibi akışkanlar için açık kapak ve açık kaldırma tertibatlı ürün tipi seçilmelidir. Ayrıca, tahliyenin gerçekleştiği çıkış flanşından sonraki boru altında kondens birikimini ve korozyonu önlemek için boşaltma deliği açılmış olmalıdır.
Kullanım Alanları
Enerji Üretimi: Yüksek basınç altında çalışan enerji üretim sistemlerinde güvenliği sağlamak için kullanılır.
Rafineriler: Petrol ve gaz rafinerilerinde ani basınç artışlarına karşı koruma sağlar.
Petrokimya Tesisleri: Kimyasal üretim süreçlerinde güvenliği artırır.
Kimya Sektörü: Çeşitli kimyasal süreçlerde basınç kontrolünü sağlar.
Gıda Tesisleri: Gıda üretim hatlarında güvenliği sağlar.
Kağıt Fabrikaları: Kağıt üretim süreçlerinde basınç kontrolünü sağlar.
Çalışma Prensibi
Oransal Kalkışlı Emniyet Ventili Kapalı Kapak / Kapalı Kaldırma Tertibatı, endüstriyel sistemlerde ani basınç artışlarına karşı güvenliği sağlamak amacıyla tasarlanmış bir emniyet ventili türüdür. Bu ventil, kapalı kapak ve kapalı kaldırma tertibatı özellikleri ile çalışırken basıncı etkili bir şekilde yönetir ve kontrol eder.
Normal Çalışma Koşulları:
Basınç Dengesi: Sistem normal çalışma basıncı altında iken, emniyet ventili kapalı durumda kalır. Bu aşamada, ventilin yay mekanizması, diskin sıkı bir şekilde oturmasını sağlar ve akışkanın geçişini engeller.
Kapalı Kapak: Kapalı kapak tasarımı, akışkanın dışarı sızmasını önleyerek sistemin güvenliğini artırır. Bu özellik, özellikle tehlikeli veya toksik akışkanların bulunduğu sistemlerde önemlidir.
Basınç Artışı:
Basınç Artışının Algılanması: Sistemde ani bir basınç artışı meydana geldiğinde, bu basınç artışı ventil tarafından algılanır. Bu durum, örneğin, ani bir sıcaklık artışı veya sistemdeki bir hata nedeniyle gerçekleşebilir.
Yay Mekanizmasının Hareketi: Basınç, belirlenen açma basıncının üzerine çıktığında, yay mekanizması devreye girer ve diski yukarı doğru iterek açar. Bu hareket, kapalı kapak ve kapalı kaldırma tertibatı ile birlikte gerçekleşir.
Tahliye Süreci:
Basıncın Tahliye Edilmesi: Disk yukarı doğru kalktığında, akışkan ventil üzerinden tahliye edilir. Bu tahliye işlemi, sistemdeki aşırı basıncı azaltarak güvenli bir seviyeye düşürür.
Kapalı Kaldırma Tertibatı: Kapalı kaldırma tertibatı, tahliye sürecinin kontrollü ve güvenli bir şekilde gerçekleşmesini sağlar. Bu tertibat, akışkanın kontrollü bir şekilde dışarı çıkmasını ve çevreye zarar vermemesini temin eder.
Normal Duruma Dönüş:
Basıncın Normale Dönmesi: Sistem basıncı tekrar normal çalışma seviyesine düştüğünde, yay mekanizması diski tekrar orijinal konumuna getirir ve ventil kapanır.
Sızdırmazlık: Kapalı kapak tasarımı sayesinde, ventil kapandığında akışkanın sızdırmazlığı sağlanır ve sistem güvenliği tekrar temin edilir.
Güvenlik Notu
Sistemdeki toplam karşı basınç değeri, set basıncının %10'undan fazla olduğunda, paslanmaz çelik körüklü modeller önerilmektedir. Bu, daha yüksek karşı basınç koşullarında bile güvenli ve verimli çalışmayı garanti eder.
Ürün Siparişi ve Danışmanlık
Sipariş verirken akışkan türü, işletme sıcaklığı, açma basıncı ve gereken tahliye kapasitesi gibi parametreler göz önünde bulundurulmalıdır. Ürün seçimi konusunda teknik destek almak için bizimle iletişime geçin. Tam açılışlı emniyet valfleri, çalışma basıncının minimum %10 üzerinde bir açma basıncına sahip olmalıdır.
ORFA Endüstriyel Mamüller, endüstriyel tesislerin ihtiyaç duyduğu güvenliği sağlamak için yüksek kaliteli ve güvenilir ürünler sunar. Güvenliğiniz bizim için önemlidir, güvenle tercih edebilirsiniz.
