Oransal Kalkışlı Emniyet Ventili 12.924 / PN16
0 - Yorum Yap / Yorumları Oku

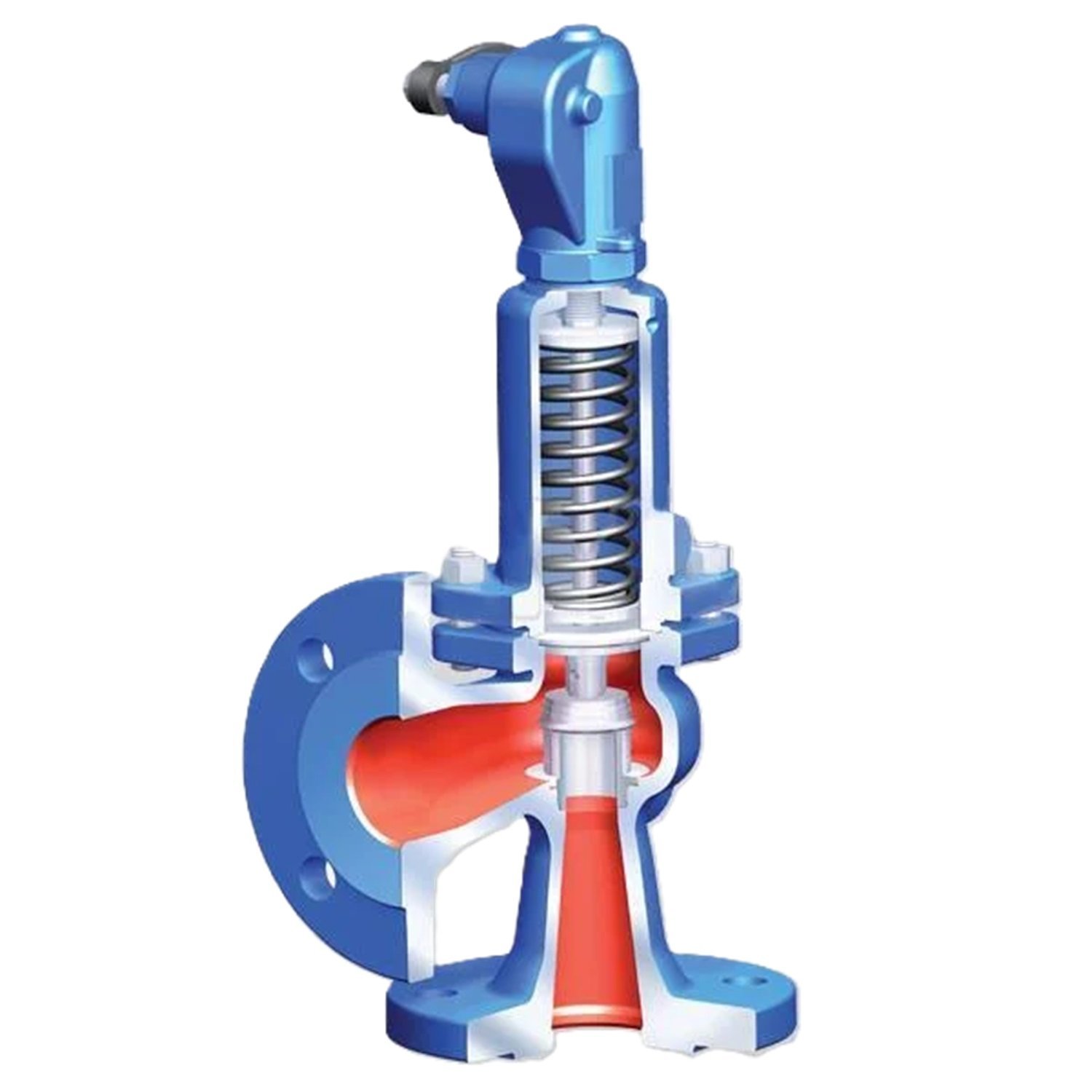

Oransal Kalkışlı Emniyet Ventili ARI-SAFE 920 Serisi
Oransal Kalkışlı Emniyet Ventili, sistemlerde ani basınç yükselmelerine karşı en son güvenlik noktası olarak kullanılır. Bu ventiller, sistemin basınç altında kalmasını engelleyerek hem cihazları hem de insanları korur. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., demir döküm, sfero döküm, çelik döküm ve paslanmaz çelik gibi çeşitli malzemelerden üretilmiş oransal kalkışlı emniyet ventilleri sunmaktadır.
Oransal Kalkışlı Emniyet Ventili, yay yüklü oransal kalkış mekanizmasıyla, sistemlerde istenmeyen basınç artışlarına karşı etkili bir koruma sağlar. Sistemlerdeki ani basınç yükselmeleri, insana ait hatalar veya buhar-gaz sistemlerinde ortam sıcaklığının artması sonucu oluşan basınç yükselmeleri gibi durumlarda güvenlik ventilleri devreye girer.
Ürün Özellikleri
Gövde ve Kapak: EN-JL1040 Demir Döküm
İç Aksam: 1.4021+QT (AISI 420) Paslanmaz Çelik
Sit: 1.4571 (AISI 316Ti) Paslanmaz Çelik
Disk: 1.4122 (AISI 420) Paslanmaz Çelik
Yay: FDSiCr/51CrV4, 1.8159
Bağlantı: Flanşlı
Maksimum Çalışma Sıcaklığı: 300 °C
Basınç Sınıfı: PN16
Kapak ve Kaldırma Tertibatı: Açık kapak / Açık kaldırma tertibatı
Teknik Bilgiler
Oransal Kalkışlı Emniyet Ventili, sistem basıncının ani artışlarını engellemek için tasarlanmıştır. Ürünün açma basıncı, çalışma basıncının en az %10 üzerinde olmalıdır. Buhar, doğalgaz gibi akışkanlar için açık kapak ve açık kaldırma tertibatlı ürün tipi seçilmelidir. Tahliyenin gerçekleştiği çıkış flanşından sonraki boru altına kondens birikimini ve korozyonu engellemek amacıyla boşaltma deliği açılmış olmalıdır.
Çalışma Prensibi
Basınç İzleme ve Dengeleme:
Oransal kalkışlı emniyet ventilleri, sistemdeki basıncı sürekli olarak izler. Normal çalışma koşullarında, yay yükü sayesinde kapalı konumda kalır ve sistemdeki akışkanın geçişine izin vermez. Bu yay, belirli bir açma basıncına ayarlanmıştır.
Ani Basınç Artışı:
Sistem basıncı, belirlenen açma basıncına ulaştığında veya bu basıncı aştığında, emniyet ventili devreye girer. Basınç artışı, yay yükünü yenerek ventilin açılmasını sağlar. Bu durumda, akışkanın bir kısmı ventilden dışarı atılarak sistemdeki basınç düşürülür.
Açık Kapak ve Kaldırma Tertibatı:
Açık kapak ve açık kaldırma tertibatı, ventilin daha hızlı ve etkili bir şekilde tepki vermesini sağlar. Bu tasarım, akışkanın ventil içerisindeki akış yolunu optimize eder ve basınç tahliyesinin daha verimli olmasını sağlar. Ayrıca, bu yapı sayesinde ventilin yeniden kapanması da hızlı ve güvenli bir şekilde gerçekleşir.
Basınç Düşüşü ve Ventilin Kapanması:
Basınç tahliyesi sonucu, sistem basıncı açma basıncının altına düşer. Bu durumda, yay yükü yeniden devreye girer ve ventil kapanır. Böylece sistemdeki basınç normale döner ve emniyet sağlanır.
Teknik Detaylar ve Avantajlar
Malzeme Seçimi:
Oransal kalkışlı emniyet ventilleri, çeşitli malzemelerden üretilebilir. Demir döküm, sfero döküm, çelik döküm ve paslanmaz çelik gibi malzeme seçenekleri, farklı endüstriyel uygulamalara uygunluk sağlar. Bu sayede, farklı akışkanlar ve çalışma koşulları için optimum güvenlik sunulur.
Yüksek Dayanıklılık:
Yüksek kaliteli paslanmaz çelik iç aksam ve yay kullanımı, ventilin uzun ömürlü ve güvenilir olmasını sağlar. Bu da bakım maliyetlerini azaltır ve sistem güvenilirliğini artırır.
Geniş Uygulama Alanı:
Enerji üretiminden petrokimya tesislerine, kimya sektöründen gıda tesislerine kadar geniş bir uygulama alanına sahiptir. Bu ventiller, farklı sektörlerdeki basınç yönetimi ihtiyaçlarını karşılar.
Korozyon Koruması:
Açık kapak ve kaldırma tertibatı, özellikle tahliyenin gerçekleştiği çıkış flanşından sonraki boru altına kondens birikimini ve sonuç olarak korozyonu engellemek için tasarlanmıştır. Bu da ventilin uzun ömürlü olmasını sağlar.
Kullanım Alanları
Enerji Üretimi: Enerji santrallerinde, güvenli ve verimli bir operasyon sağlamak için kullanılır.
Rafineriler: Petrol ve gaz rafinerilerinde, sistemin güvenliğini sağlamak amacıyla tercih edilir.
Petrokimya Tesisleri: Kimyasal reaksiyonların kontrol altında tutulduğu bu tesislerde, ani basınç artışlarına karşı koruma sağlar.
Kimya Sektörü: Kimyasal maddelerin üretimi ve işlenmesi sırasında güvenliği sağlamak için kullanılır.
Gıda Tesisleri: Gıda üretim hatlarında, hijyen ve güvenlik standartlarını korumak için tercih edilir.
Kağıt Fabrikaları: Kağıt üretim süreçlerinde, sistem basıncını kontrol altında tutar ve güvenliği sağlar.
Önemli Not
Toplam karşı basınç değeri, set basıncı değerinin %10'undan fazla ise paslanmaz çelik körüklü model önerilmektedir. Bu tasarım, buhar ve inert gazların kullanımı için uygundur. Doymuş buhar için demir döküm gövdeli üründe maksimum set basıncı 12,8 bar’dır. Diğer akışkanların uygunluğu için lütfen danışınız. Ürün çap seçimi, diğer model ve seçenekler hakkında daha fazla bilgi için bizimle iletişime geçebilirsiniz.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., oransal kalkışlı emniyet ventilleri konusunda güvenilir ve kaliteli çözümler sunmaktadır. Daha fazla bilgi ve destek için bizimle iletişime geçin
