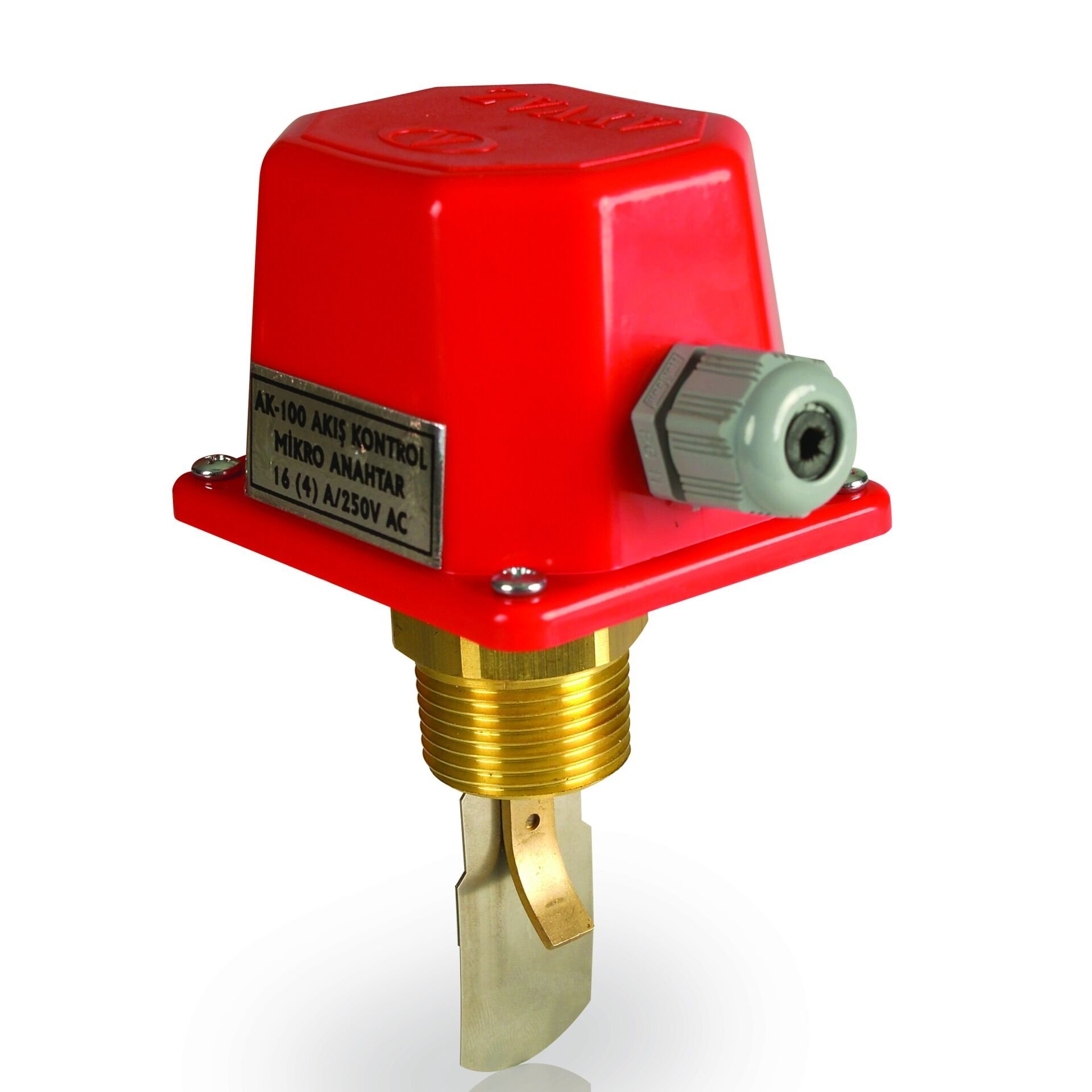

Ayvaz Akış Kontrol Şalteri 1'' Pn16 AK-100

%65 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
5.868,00 TL
2.053,80 TL
Marka
Stok Kodu
704700000010
Liste Fiyatı
4.890,00 TL + Kdv
* 394,71 TL den başlayan taksitlerle!
Teklif İste
*
*
*
*
AK-100 Akış Kontrol Şalteri

ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan AK-100 Akış Kontrol Şalteri, ısıtma, havalandırma, soğutma ve diğer tesisatlarda güvenlik donanımı olarak veya bir akımın varlığını haberdar etmek amacıyla kullanılmaktadır. Bu cihaz, iki konumlu elektromekanik regülatör olarak tasarlanmış olup, hassas elementlerden yapılmış ve elektrik kumanda donanımıyla donatılmıştır.

Yapısal Özellikler
AK-100 Akış Kontrol Şalteri, sağlam ve dayanıklı yapısıyla uzun ömürlü kullanım sağlar. Cihazın gövdesi St. 37.2 karbon çelikten, kapağı ABS malzemeden, contasının NBR'den ve plakaları AISI 304 paslanmaz çelikten üretilmiştir. Bu kaliteli malzemeler, cihazın zorlu çalışma koşullarında bile güvenilir performans sunmasını sağlar.

Montaj

AK-100 Akış Kontrol Şalterinin montajı son derece basittir. Sıvının yönü, cihaz üzerindeki okla belirtilen yöne uygun olmalıdır. Cihazın içinde üç adet palet bulunur ve bu paletler boruların çaplarına göre ayarlanabilir:

1" borular için en büyük 2 paleti çıkarın.
2" borular için en büyük paleti çıkarın.
3" borular için 3 paleti de kullanın.
3", 4" ve 5" borular için ek olarak verilen paleti kullanın ve 92, 117 ve 143 mm'ye kısaltın.
8"-12" borular için ek paletlerin tümü kullanılmalıdır.

Elektrik Bağlantısı
AK-100 Akış Kontrol Şalterinin elektrik bağlantıları, geçerli normlara ve istenilen kullanıma göre yapılmalıdır. Elektrik bağlantılarını gerçekleştirmek için cihazın kapağı çıkarılmalıdır. Cihaz, fabrika ayarlarında minimum diferansiyele göre ayarlanmıştır. Değerlerin değiştirilmesi gerekiyorsa, kapağın içindeki mikro switch'in yanındaki vida ile ayarlama yapılabilir.

Teknik Özellikler
Saç Gövde: St. 37.2 Karbon Çelik
Kapak: ABS
Conta: NBR
Bağlantı Rakoru: 1” MS 58 Pirinç
Plakalar: AISI 304 Paslanmaz Çelik
Besleme Voltajı: 220 V
Uygulama Hat Çapı: DN25-DN300
Maks. Çalışma Sıcaklığı: 90 ºC
Basınç Sınıfı: PN16

Çalışma Prensibi

AK-100 Akış Kontrol Şalteri, akışkanın (sıvı veya gaz) hareketini izleyerek sistemdeki akış durumunu tespit eden bir cihazdır. Bu cihaz, iki konumlu elektromekanik bir regülatör olarak çalışır ve akışkanın belirlenen bir hız veya debi seviyesinde olup olmadığını belirler. Bu süreçte cihaz, çeşitli komponentlerin hassas bir uyum içinde çalışmasını sağlar.

Temel Çalışma Mekanizması

AK-100 Akış Kontrol Şalterinin çalışma mekanizması, akışkanın hareketini tespit eden ve buna göre elektriksel bir sinyal üreten bir dizi hassas bileşen içerir:

Palet Mekanizması:
Cihazın içindeki paletler, akışkanın hareketiyle doğrudan temas halindedir. Farklı boru çaplarına uyum sağlamak için ayarlanabilen bu paletler, akışkanın hareketini algılar.Paletler, akışkanın hareket yönüne uygun olarak monte edilmelidir. Akışkan paletlere çarptığında, paletler bir pozisyon değişikliği yapar ve bu hareket, cihazın içindeki bir mekanizmayı harekete geçirir.

Mikro Switch:
Paletlerin hareketi, cihazın içindeki bir mikro switch'i tetikler. Bu mikro switch, akışkanın hareketine göre açılıp kapanarak elektriksel bir sinyal üretir. Mikro switch'in pozisyonu ve hassasiyeti, cihazın kapağının içinde bulunan bir ayar vidası ile değiştirilebilir. Bu sayede, cihazın farklı akış hızlarına ve basınç seviyelerine uyum sağlaması mümkündür.

Elektriksel Sinyal:
Mikro switch'in tetiklenmesi ile üretilen elektriksel sinyal, cihazın kontrol devresine iletilir. Bu sinyal, bağlı olan diğer kontrol sistemlerine veya alarm cihazlarına akışkanın hareket durumu hakkında bilgi verir. Cihaz, fabrika ayarlarında minimum diferansiyele göre ayarlanmıştır. Bu ayar, standart uygulamalar için optimize edilmiştir, ancak özel gereksinimler için değiştirilebilir.

Kullanım Alanları

AK-100 Akış Kontrol Şalteri, geniş bir uygulama yelpazesinde kullanılabilir:

Isıtma Sistemleri: Kazanlar ve ısıtma hatlarında akış kontrolü sağlar.
Havalandırma Sistemleri: HVAC sistemlerinde hava akışını izler ve kontrol eder.
Soğutma Sistemleri: Soğutma hatlarında akışın mevcut olup olmadığını belirler ve güvenlik sağlar.
Endüstriyel Tesisatlar: Her türlü sıvı akışının kontrol edilmesi gereken endüstriyel uygulamalarda kullanılır.

ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından sunulan AK-100 Akış Kontrol Şalteri, üstün kalite ve performansıyla tesisatların güvenli ve verimli çalışmasını sağlar. Yüksek dayanıklılığı ve hassas kontrol özellikleriyle endüstriyel uygulamalarda vazgeçilmez bir çözüm sunar.
Bu ürüne ilk yorumu siz yapın!
Ürün hakkında henüz soru sorulmamış.
Ayvaz Akış Kontrol Şalteri 1'' Pn16 AK-100 ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından sunulan AK-100 Akış Kontrol Şalteri, ısıtma, havalandırma ve soğutma sistemlerinde güvenilir akış kontrolü sağlar. Hassas elementler ve dayanıklı malzemelerle üretilen bu elektromekanik şalter, akışkan hareketini tespit eder ve güvenlik donanımı olarak işlev görür. Farklı boru çaplarına uygun olarak ayarlanabilir ve geniş uygulama alanlarıyla endüstriyel tesisatlarda yüksek performans sunar. Akış kontrol şalterleri hakkında daha fazla bilgi için web sitemizi ziyaret edin. 704700000010
