Ayvaz Çelik Küresel Vana ASME B16.34 FBAV-20
0 - Yorum Yap / Yorumları Oku

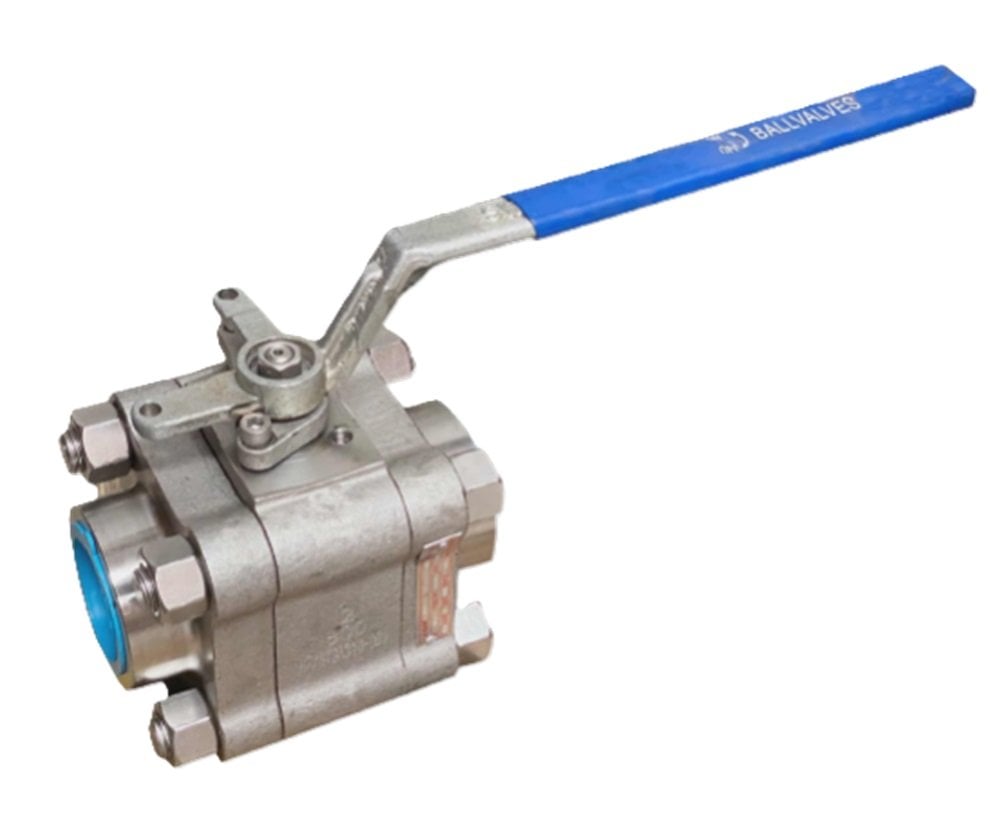

Çelik Küresel Vana ASME B16.34 FBAV-20
Çelik küresel vanalar, içinde ortasında delik bulunan bir küre barındıran vanalardır. Kürenin 90° dönüşüyle vananın tam açık konumdan tam kapalı konuma geçişi sağlanır. Bu vanalar, sık sık açılıp kapanan veya hızlı açılıp kapanması gereken sistemlerde tercih edilir. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan çelik küresel vanalar, düşük basınç kayıpları, kolay açılıp kapanma, hafiflik ve kompakt tasarımıyla dikkat çeker. Vanaların sızdırmazlığı iki aşamada sağlanır: kürenin sızdırmazlığı ve milin sızdırmazlığı.
Ürün Özellikleri ve Teknik Bilgiler
Gövde: ASTM A182 F316 Paslanmaz Çelik
Sızdırmazlık Elemanı (Sit): RPTFE C-Grafit
Küre: AISI316 Paslanmaz Çelik
Basınç Sınıfı: CLASS 800
Bağlantı: Soket Kaynaklı
Çelik Küresel Vana Çalışma Prensibi
Çelik küresel vanalar, akışkan kontrolünde sıklıkla kullanılan ve verimliliği yüksek olan vanalardır. Bu vanaların temel çalışma prensibi, ortasında delik bulunan bir küreyi döndürerek akışkanın geçişini kontrol etmektir. İşte çelik küresel vanaların çalışma prensibini detaylı bir şekilde açıklayan yazı:
1. Yapısal Özellikler ve Çalışma Mekanizması
Çelik küresel vanalar, genellikle paslanmaz çelik gövde, paslanmaz çelik küre ve sızdırmazlık elemanları (sit) gibi temel bileşenlerden oluşur. Gövde, vananın dış yapısını oluşturan ve yüksek basınçlara dayanıklı olan parçasıdır. Küre ise, ortasında delik bulunan ve vananın içinde yer alan döner elemandır. Sızdırmazlık elemanları, küre ile vana gövdesi arasındaki sızdırmazlığı sağlar.
Küresel vananın çalışma prensibi, kürenin 90° döndürülmesine dayanır. Bu dönüş, vananın tam açık konumdan tam kapalı konuma geçişini sağlar. Küre, mil adı verilen bir şaft aracılığıyla döndürülür ve bu mil, elle veya aktüatörler ile hareket ettirilebilir.
2. Akış Kontrolü
Vananın açık konumunda, kürenin ortasındaki delik, boru hattı ile hizalanır ve akışkan serbestçe geçebilir. Bu durumda, akışkanın akışı minimum basınç kaybı ile sağlanır. Küre, boru hattına paralel konumda olduğunda vananın açık olduğunu ifade eder.
Vananın kapalı konumunda ise, küre 90° döndürülerek ortasındaki delik boru hattına dik hale getirilir. Bu durumda, akışkanın geçişi tamamen engellenir ve akış durdurulur. Küre, boru hattına dik konumda olduğunda vananın kapalı olduğunu ifade eder.
3. Sızdırmazlık
Çelik küresel vanaların sızdırmazlığı, iki ana bölümde sağlanır: kürenin sızdırmazlığı ve milin sızdırmazlığı. Küre ve sızdırmazlık elemanları (sit) arasındaki temas, akışkanın kaçmasını önler. Bu temas, küre döndüğünde bile yüksek sızdırmazlık sağlar. Mil sızdırmazlığı ise, milin vana gövdesine giriş yaptığı noktada sağlanır. Bu bölgede kullanılan contalar, akışkanın mil etrafından sızmasını engeller.
4. Basınç ve Akış Kontrolü
Çelik küresel vanalar, akışkanın basıncına göre uyum sağlar. Orta basınç düşük olduğunda, sızdırmazlık halkası ile küre arasındaki temas alanı küçüktür ve daha büyük bir sızdırmazlık basıncı sağlanır. Orta basınç yüksek olduğunda ise, temas alanı artar ve sızdırmazlık halkası daha büyük bir basınca dayanabilir. RPTFE gibi malzemelerden yapılan sızdırmazlık elemanları, kendi kendine yağlama özelliği sayesinde düşük sürtünme kaybı sağlar ve vananın uzun ömürlü olmasına katkıda bulunur.
Kullanım Alanları
Çelik küresel vanalar, geniş kullanım alanlarına sahip olup özellikle aşağıdaki sektörlerde tercih edilir:
Gıda Endüstrisi: Süt ve süt ürünleri üretim tesisleri, sıvı yağ üretim tesisleri, içecek üretim tesisleri gibi alanlarda kullanılır. Vanaların sızdırmazlığı ve hijyenik yapısı, gıda endüstrisi için idealdir.
Kağıt Üretim Tesisleri: Kağıt üretim süreçlerinde, akış kontrolü ve sızdırmazlık gereksinimlerini karşılamak için kullanılır.
Kimya ve Petrokimya Endüstrisi: Petrol, akaryakıt, doğalgaz, kimyasal üretim tesislerinde yaygın olarak kullanılır. Kimyasallara karşı dayanıklı yapısıyla bu sektörde güvenilir bir çözüm sunar.
Doğalgaz Hatları: Doğalgazın güvenli ve kontrollü bir şekilde iletilmesi için kullanılır.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., yüksek kaliteli çelik küresel vanaları ile endüstriyel çözümler sunmaktadır. Güvenilir ve dayanıklı yapısıyla, farklı sektörlerde geniş bir kullanım alanına sahip olan bu vanalar, işletmelerin verimliliğini artırmakta ve operasyonel maliyetlerini düşürmektedir.
