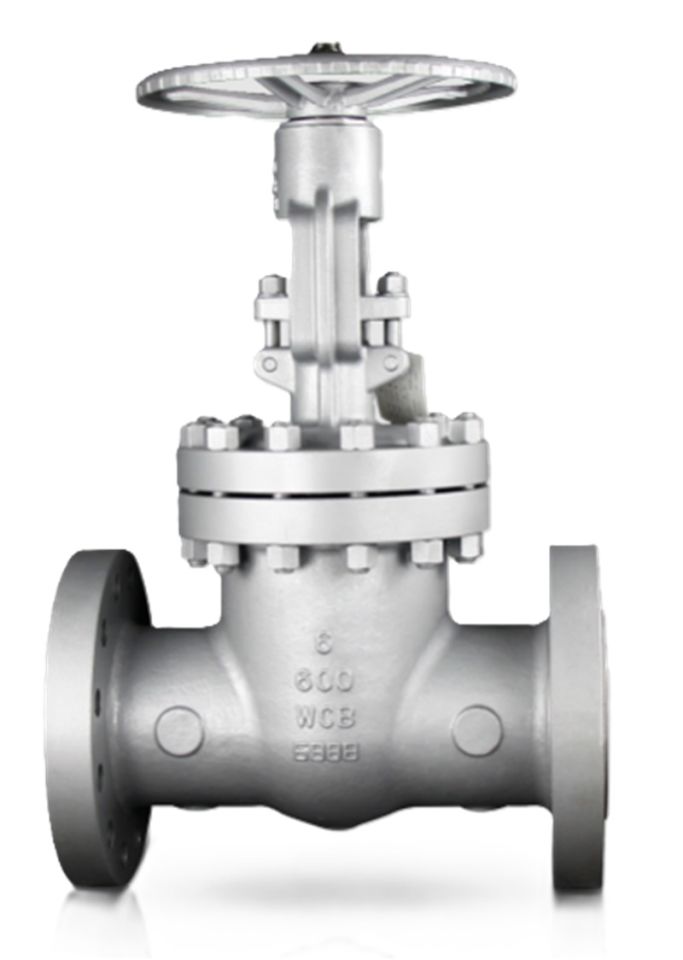

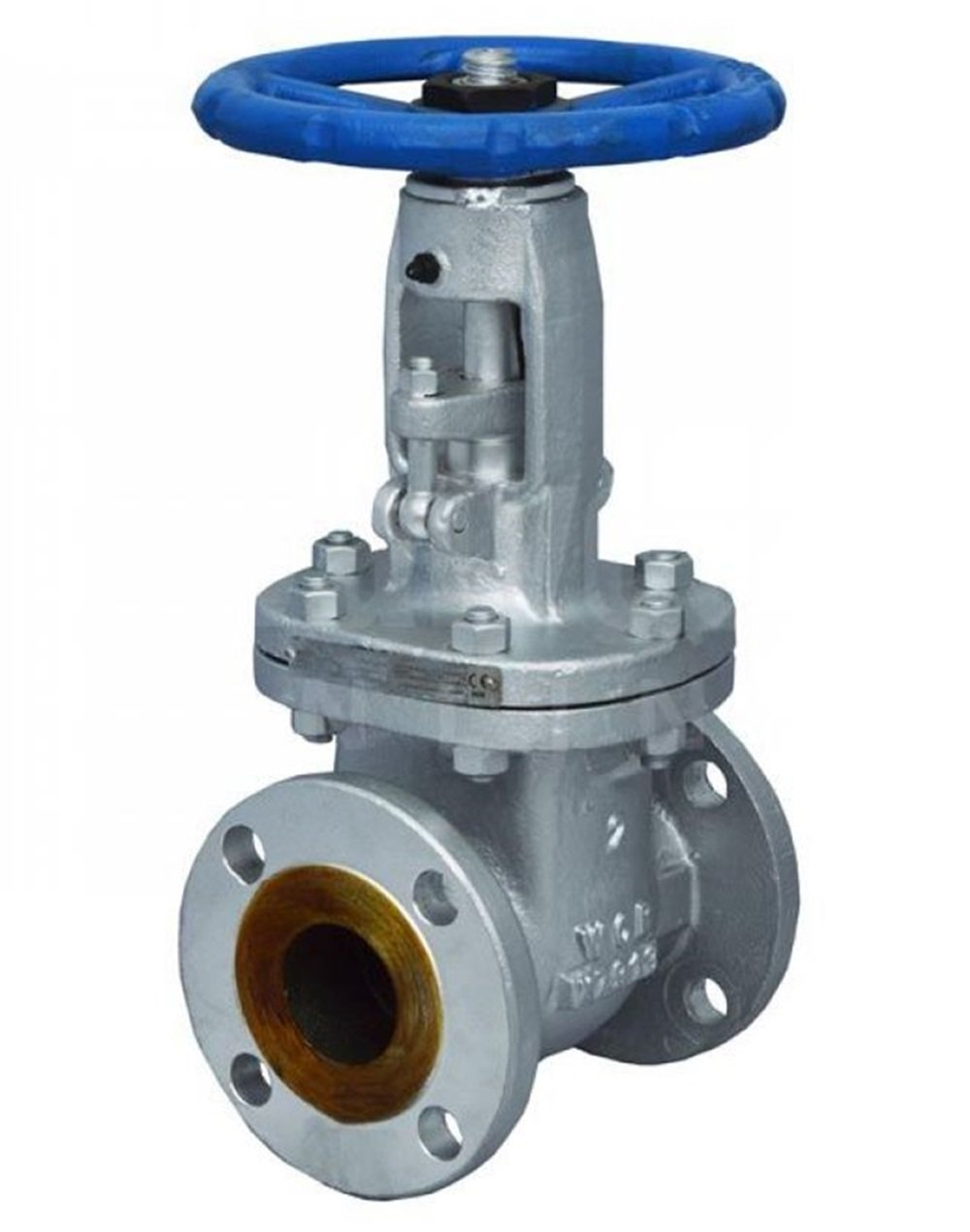

Ayvaz Gate Vana API 600 CGAV-20
0 - Yorum Yap / Yorumları Oku
Gate Vana API 600
Gate vana, akışkanın geçişini düzenlemek ve kontrol etmek için kullanılan bir vana türüdür. API 600 standardına uygun olarak tasarlanan ve üretilen gate vanalar, özellikle petrol, gaz ve diğer endüstriyel uygulamalarda yaygın olarak kullanılır. Bu vanalar, yüksek basınç ve sıcaklık koşullarına dayanıklı olup, tam sızdırmazlık sağlar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., API 600 standardına uygun gate vanaların satışını yapmaktadır.
Gate Vana API 600'ün Genel Özellikleri
Yüksek Sıcaklık ve Basınç Dayanıklılığı: API 600 gate vanalar, yüksek sıcaklık ve basınçlı akışkanlarda kullanılmak üzere tasarlanmıştır. Kompakt ve sağlam yapıları sayesinde zorlu şartlarda güvenilir performans sunar.
Düşük Sürtünme ve Uzun Ömür: Düşük sürtünme ve aşınmaya dayanıklı malzemelerden üretilen bu vanalar, uzun ömürlü kullanım sağlar.
Tam Sızdırmazlık: Sıkıştırılmış salmastra grubu sayesinde tam sızdırmazlık sağlar.
Kolay Bakım ve Onarım: Mil ve disk tasarımı sayesinde kolayca sökülüp onarılabilir.
Yüksek Performans: ON durumunda yüksek performans ve kapalı durumda güvenilir sızdırmazlık sağlar.
Gate Vana API 600 Tasarımı
Cıvatalı Kapak (BB): Sağlam ve güvenilir bir kapak tasarımı sunar.
OS&Y İş Mili veya RS İş Mili: Farklı operasyon ihtiyaçlarına uygun iş mili seçenekleri mevcuttur.
Esnek veya Katı Kaydırıcı (Katı): Çeşitli akışkan şartlarına uygun kaydırıcı seçenekleri.
Manuel veya Elektrikle Çalıştırılan: Farklı kontrol yöntemlerine uygun tasarım.
Teknik Özellikler
Gövde: ASTM A217 WC6 Alaşımlı Çelik Döküm
Kapak: ASTM A217 WC6 Alaşımlı Çelik Döküm
Sit: Stellit 6
Disk:Stellit 6
Basınç Sınıfı: Class 600
Bağlantı: Alın Kaynaklı
Gate Vana API 600 Çalışma Prensibi
Yüksek basınç gate vanaları, özellikle yüksek basınç ve sıcaklık koşullarında akışkan geçişini kontrol etmek amacıyla tasarlanmış vanalardır. API 600 standardına uygun olarak üretilen bu vanalar, güvenilirlikleri ve performansları ile endüstride yaygın olarak tercih edilir. Gate vanalarının temel çalışma prensibi, akışkan geçişini bir sürgü mekanizması ile düzenlemektir. Bu mekanizma, vananın açılıp kapanmasını ve akışkanın yönlendirilmesini sağlar.
Sürgü Mekanizması
Gate vanalarının iç yapısında, sürgü adı verilen bir disk bulunur. Bu sürgü, vananın gövdesi içinde yukarı ve aşağı hareket ederek akışkan geçişini kontrol eder. Sürgü, iki sızdırmazlık halkası arasında yer alır ve bu halkalar arasında hareket ederken tam sızdırmazlık sağlar. Sürgü mekanizması, genellikle iki tipte olabilir: esnek sürgü ve katı sürgü. Esnek sürgüler, küçük hizalama hatalarını telafi edebilirken, katı sürgüler daha sağlam ve dayanıklıdır.
Açma ve Kapama İşlemi
Gate vanalarının açma ve kapama işlemi, sürgünün yukarı ve aşağı hareketi ile gerçekleştirilir. Bu hareket, vananın iş milinin döndürülmesi ile sağlanır. İş mili, manuel olarak bir el çarkı ile veya elektrikli/otomatik aktüatörler ile döndürülebilir.
Açma İşlemi: İş mili yukarı doğru döndürüldüğünde, sürgü yukarı hareket eder ve akışkan geçiş yolu açılır. Bu durumda, vana tam açık konumda olur ve akışkan serbestçe geçiş yapabilir. Vana tam açık konumda olduğunda, akışkanın geçişi minimum dirençle gerçekleşir, bu da basınç kaybını en aza indirir.
Kapama İşlemi: İş mili aşağı doğru döndürüldüğünde, sürgü aşağı hareket eder ve akışkan geçiş yolu kapanır. Bu durumda, vana tam kapalı konumda olur ve akışkan geçişi tamamen durdurulur. Tam kapalı konum, akışkanın sızmasını önler ve sistemde tam sızdırmazlık sağlar.
İki Yönlü Akış
API 600 gate vanaları, çift yönlü akış kontrolü sağlar. Bu özellik, akışkanın her iki yönde de geçiş yapabilmesine olanak tanır. Bu, özellikle boru hatlarında ve tesisatlarda esneklik ve çok yönlülük sağlar.
Sızdırmazlık ve Basınç Kontrolü
Paslanmaz çelik yüksek basınç gate vanaları, sızdırmazlık halkaları ve sıkıştırılmış salmastra grubu sayesinde yüksek basınç koşullarında tam sızdırmazlık sağlar. Sızdırmazlık halkaları, sürgünün hareketi sırasında vana gövdesi ile temas eder ve akışkanın dışarı sızmasını önler. Bu özellik, yüksek basınçlı sistemlerde güvenli ve verimli bir akışkan kontrolü sağlar.
Yüksek Dayanıklılık ve Uzun Ömür
Paslanmaz çelik yüksek basınç gate vanaları, aşınmaya ve korozyona karşı yüksek direnç gösterir. Bu, vanaların zorlu endüstriyel koşullarda uzun ömürlü ve güvenilir bir şekilde çalışmasını sağlar. Ayrıca, sık bakım gerektirmeyen tasarımı ile operasyonel maliyetleri düşürür.
Kullanım Alanları
Gate vana API 600, çeşitli endüstriyel uygulamalarda kullanılabilir:
Petrol ve Gaz Endüstrisi: Yüksek basınç ve sıcaklık koşullarında güvenilir performans sunar.
Kimya ve Petro-Kimya Tesisleri: Kimyasal maddelerin güvenli ve etkin bir şekilde taşınmasını sağlar.
Enerji Santralleri: Buhar ve su hatlarında yüksek performanslı kontrol sağlar.
Su ve Atık Su Tesisleri: Temiz su ve atık su hatlarında kullanıma uygundur.
Genel Endüstriyel Uygulamalar: Farklı endüstriyel süreçlerde akışkanların kontrolü için idealdir.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., API 600 standardına uygun gate vanaların sunmaktadır. Bu ürünler, üstün kalite ve performansları ile tesisatlarda güvenli ve verimli akışkan kontrolü sağlar.
