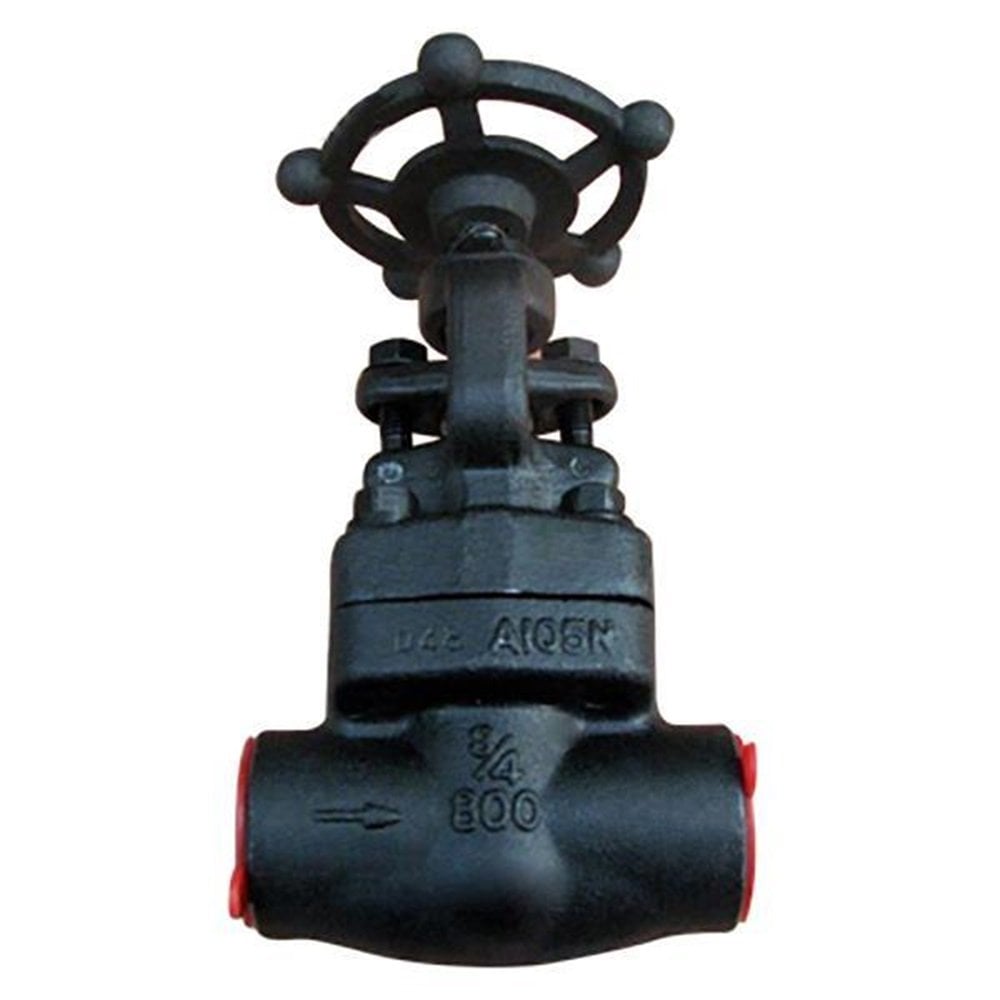

Ayvaz Gate Vana API 602 FGAV-20
0 - Yorum Yap / Yorumları Oku
Gate Vana API 602
Gate vana, içerisinde yer alan disk sayesinde akışkanın geçişini düzenleyen bir vana çeşididir. Farklı tesisatlarda kullanılmak üzere birçok çeşidi bulunan gate vanalar, tesisata ve akışkana uygun şekilde seçilip monte edildiğinde tam sızdırmazlıkla tesisatın güvenliğini sağlar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak satışını yaptığımız Gate Vana API 602, Amerikan Petrol Enstitüsü (API) standartlarına uygun olarak üretilmiş ve özellikle petrol ve gaz sektörlerinde kullanım için tasarlanmış bir vana modelidir.
Gate Vana API 602'nin Avantajları
Çift Yönlü Akış Kontrolü: API 602 gate vanalar çift yönlü akış sağlayarak, tesisatın her iki yönünde de akışkan geçişini düzenler.
Düşük Akış Direnci: Akışkanlara düşük dirençli bir ortam oluşturarak kolay ve düzgün geçiş sağlar.
Tam Sızdırmazlık: Tam açık veya tam kapalı konumda mükemmel sızdırmazlık sağlar.
Yüksek Basınç ve Sıcaklık Dayanımı: Yüksek basınç ve sıcaklıklara karşı dayanıklı yapısıyla endüstriyel tesislerde güvenle kullanılabilir.
API Standartlarına Uygunluk: Amerikan Petrol Enstitüsü standartlarına uygun olarak üretilmiştir, bu da güvenilirlik ve uzun ömürlülük sağlar.
Teknik Özellikler
Gövde: ASTM A182 F22 Alaşımlı Dövme Çelik
Kapak: ASTM A182 F22 Alaşımlı Dövme Çelik
Sit: Stellit 6
Disk: Stellit 6
Basınç Sınıfı: Class 1500
Bağlantı: Soket Kaynaklı
Akış Kontrolü ve Tam Açık/Kapalı Konumlar
Gate vanaların en belirgin özelliği, sürgünün yalnızca tam açık veya tam kapalı konumda çalışmasıdır. Bu, vananın ara konumlarda kullanılamayacağı anlamına gelir. Ara konumlarda sürgüyü kullanmak sızdırmazlık halkalarının aşınmasına ve vananın işlevselliğinin bozulmasına neden olabilir. Bu nedenle, gate vanalar hassas akış kontrolü gerektiren uygulamalarda değil, tam açık veya tam kapalı akış durumlarının gerekli olduğu yerlerde kullanılır.
Yüksek Basınç ve Sıcaklık Dayanımı
API 602 yüksek basınç gate vanaları, özellikle yüksek basınç ve sıcaklık dayanımı gerektiren uygulamalarda kullanılır. Bu dayanıklılık, kullanılan malzemeler ve tasarım özellikleri ile sağlanır:
Temel Çalışma Prensibi
API 602 gate vanaların temel çalışma prensibi, akışkanın geçişini dik yönde hareket eden bir sürgü ile kontrol etmeye dayanır. Vana kapalı konumdayken sürgü, akışkanın geçişini tamamen engeller ve vana tam sızdırmazlık sağlar. Vana açıldığında sürgü yukarı doğru hareket ederek akışkanın geçişine izin verir. Bu hareketin gerçekleştirilmesi aşağıdaki bileşenlerin uyumlu çalışmasıyla sağlanır:
Sürgü (Gate): Vananın ana hareketli parçasıdır ve genellikle tek parçalı veya çok parçalı olabilir. Sürgü, vananın içinde dikey olarak hareket eder ve akışkan geçişini kontrol eder.
Sızdırmazlık Halkaları (Seats): Sürgünün kapalı konumdayken üzerine oturduğu iki sızdırmazlık halkası bulunur. Bu halkalar, akışkanın sızmasını engellemek için yüksek basınç ve sıcaklığa dayanıklı malzemelerden yapılmıştır.
Gövde ve Kapak: Vana gövdesi ve kapağı, sürgüyü ve diğer iç bileşenleri korur. Gövde genellikle dövme çelikten, kapak ise benzer şekilde dayanıklı malzemelerden üretilir.
Akış Kontrolü ve Tam Açık/Kapalı Konumlar
Gate vanaların en belirgin özelliği, sürgünün yalnızca tam açık veya tam kapalı konumda çalışmasıdır. Bu, vananın ara konumlarda kullanılamayacağı anlamına gelir. Ara konumlarda sürgüyü kullanmak sızdırmazlık halkalarının aşınmasına ve vananın işlevselliğinin bozulmasına neden olabilir. Bu nedenle, gate vanalar hassas akış kontrolü gerektiren uygulamalarda değil, tam açık veya tam kapalı akış durumlarının gerekli olduğu yerlerde kullanılır.
Tam Kapalı Konum: Sürgü tamamen aşağıda ve sızdırmazlık halkalarına oturmuş durumdadır. Bu pozisyonda akışkan geçişi tamamen engellenir ve vana sızdırmazlık sağlar.
Tam Açık Konum: Sürgü tamamen yukarıda ve akışkanın serbestçe geçişine izin verir. Bu pozisyonda vana içindeki akış direnci minimum seviyededir ve akışkanlar düşük basınç kaybıyla geçiş yapabilir.
Yüksek Basınç ve Sıcaklık Dayanımı
API 602 yüksek basınç gate vanaları, özellikle yüksek basınç ve sıcaklık dayanımı gerektiren uygulamalarda kullanılır. Bu dayanıklılık, kullanılan malzemeler ve tasarım özellikleri ile sağlanır:
Malzeme Seçimi: ASTM A105N dövme çelik gövde ve kapak, vananın yüksek basınç ve sıcaklıklara dayanmasını sağlar. Ayrıca, paslanmaz çelik disk ve Stellit 6 kaplı sızdırmazlık halkaları, aşınma ve korozyona karşı uzun ömürlü dayanıklılık sunar.
Tasarım: Vana tasarımı, yüksek basınç altında bile sızdırmazlık sağlayacak şekilde optimize edilmiştir. Bu, vananın güvenli ve etkili bir şekilde çalışmasını sağlar.
Kullanım Alanları
Gate Vana API 602, sıvı veya gaz akışkanların kontrolü için idealdir ve çeşitli endüstriyel uygulamalarda yaygın olarak kullanılır. Özellikle şu alanlarda tercih edilmektedir:
Petrol ve Gaz Sektörü: API 602 standardına uygunluğu nedeniyle petrol ve gaz tesislerinde güvenle kullanılır.
Kimya Endüstrisi: Kimyasal maddelerin güvenli ve etkili bir şekilde taşınması ve depolanması için uygundur.
Enerji Üretim Tesisleri: Yüksek basınç ve sıcaklık dayanımı ile enerji üretim tesislerinde yaygın olarak kullanılır.
Su ve Atık Su Yönetimi: Su ve atık su yönetim sistemlerinde, düşük akış direnci ve tam sızdırmazlık sağladığı için tercih edilir.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, API 602 gate vanalarımızla endüstriyel tesislerinizde güvenli, verimli ve uzun ömürlü çözümler sunuyoruz. Ürünlerimiz hakkında daha fazla bilgi almak ve sipariş vermek için bizimle iletişime geçebilirsiniz.
