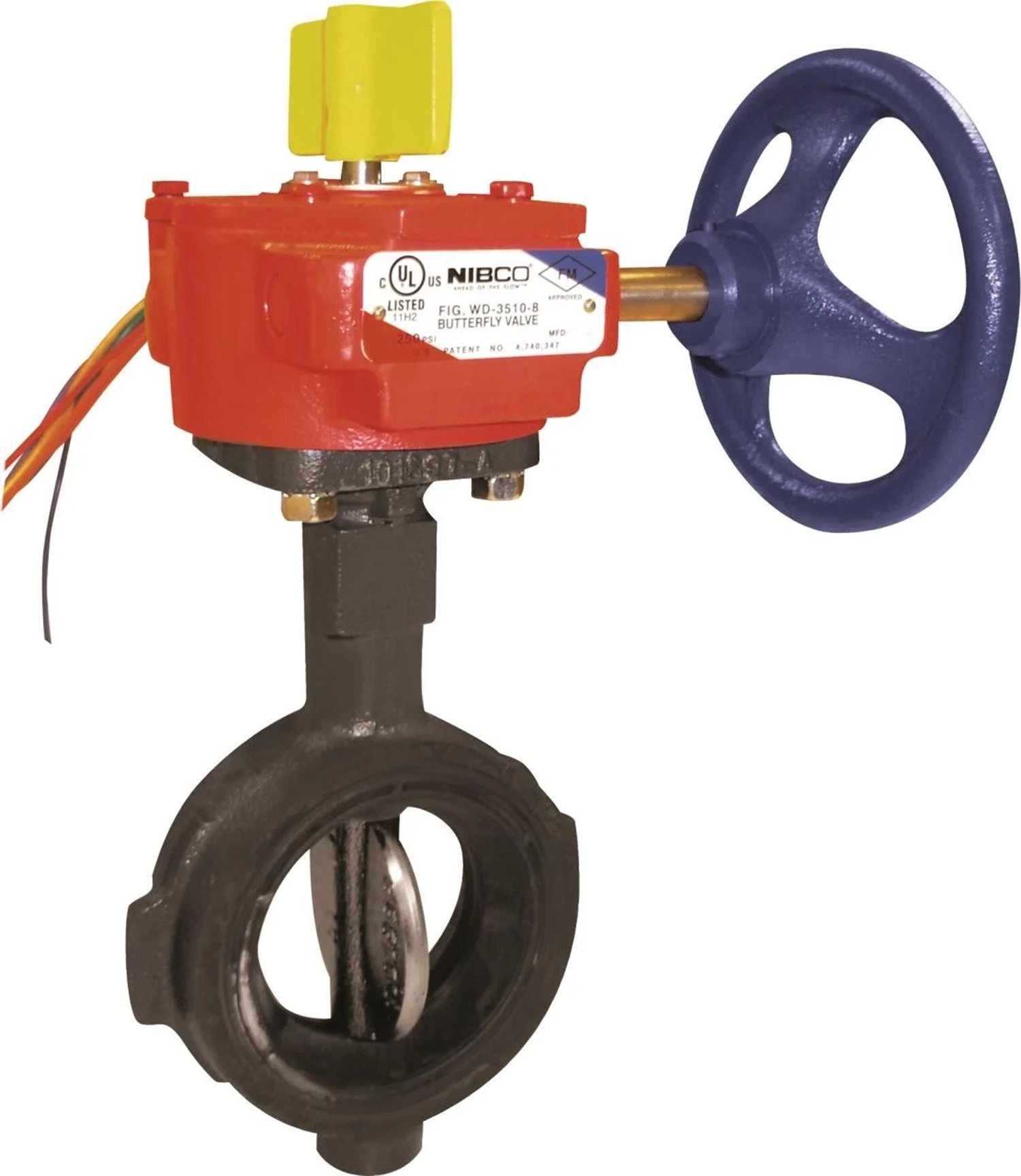

İzleme Anahtarlı Kelebek Vana Wafer Tip
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., yangın sistemlerinde bölgesel kontrol vanası olarak kullanılmak üzere geliştirilmiş İzleme Anahtarlı Kelebek Vana Wafer Tip'i satışa sunmaktadır. Bu vana, yangın sistemlerinde vanaların konumunun görülebilir ve izlenebilir olması gerekliliğini karşılamak üzere tasarlanmıştır. Vana, volan ile verilen hareketi mile üzerine akuple edilmiş dişli kutu aracılığıyla iletir. Bu sayede, açık ve kapalı konum bilgisini sağlayan kuru kontak ile otomasyon sisteminde ve vana üzerinde konum kolaylıkla görülebilir. Hem iç hem de dış ortamlarda kullanıma uygundur.
İzleme Anahtarlı Kelebek Vana Wafer Tip, kompakt tasarımı, üstün sızdırmazlık özellikleri ve ekonomik avantajları ile dikkat çeker. Diğer kontrol ve kesme vanalarına göre daha az yer kaplar ve yüksek sızdırmazlık sağlar. Ancak, diğer vanalara göre daha fazla basınç kaybına neden olabilir.
Teknik Bilgiler:
Bağlantı Şekli: Wafer
Çalışma Basıncı: 175psi ~ 300psi
Maksimum Çalışma Sıcaklığı: 120 ºC
Ölçüler: 2” – 12”
Malzeme Yapısı:
Gövde: ASTM A 536 Sfero Dökme Demir
Disk: ASTM 395 (Nikel kaplı) Sfero Dökme Demir
Mil: ASTM 583 Tip 416 Paslanmaz Çelik
Dişli Kutu: Dökme Demir ve Çelik
Conta: EPDM
Volan: Dökme Demir
Onaylar:
UL Listeli
ULc Listeli
FM Onaylı
İzleme Anahtarlı Wafer Tip Kelebek Vana Çalışma Prensibi
İzleme Anahtarlı Wafer Tip Kelebek Vana, endüstriyel tesislerde ve özellikle yangın güvenlik sistemlerinde sıklıkla tercih edilen bir vanadır. Bu vana, akış kontrolü sağlamak amacıyla boru hatları arasına monte edilen döner bir diskten oluşur. Vananın temel bileşenleri gövde, disk, mil ve dişli kutusu şeklinde sıralanabilir.
Ana Bileşenler ve İşlevleri
Gövde: Vananın ana gövdesi, genellikle yüksek dayanıklılık sunan sfero döküm demirden üretilir. Gövde, vananın diğer tüm bileşenlerini barındırır ve sistemin bütünlüğünü sağlar.
Disk: Vananın açılması veya kapanması için içerisinde dönen disk, akışın kontrolünü sağlar. Disk, genellikle nikel kaplı sfero döküm demirden yapılarak korozyona karşı dirençli hale getirilmiştir.
Mil: Disk, mil üzerinde döner. Milin malzemesi olarak paslanmaz çelik kullanılması, uzun ömürlü ve güvenilir bir işleyiş sunar.
Dişli Kutusu: Dişli kutusu, volandan alınan hareketi mille ileterek diskin dönmesini sağlar. Bu sayede vana, manuel olarak veya otomatik kontrol sistemleri aracılığıyla kolayca açılıp kapanabilir.
Conta ve Volan: Conta, vananın sızdırmazlığını sağlar ve genellikle EPDM malzemeden üretilir. Volan ise, vananın manuel olarak kontrol edilmesini sağlayan dış bileşendir.
Çalışma Mekanizması
İzleme Anahtarlı Wafer Tip Kelebek Vana'nın çalışma prensibi, disk şeklindeki kapakçığın mil etrafında dönerek akışı kontrol etmesine dayanır. Vananın açık konumunda disk, boru hattı boyunca akışa paralel hale gelir ve sıvının geçişine izin verir. Vananın kapatılması gerektiğinde, volan döndürülerek dişli kutusu aracılığıyla mil hareket ettirilir ve disk dönerek akışı keser.
İzleme Özelliği
Bu vananın benzersiz özelliklerinden biri olan izleme anahtarı, vananın açık veya kapalı konumunu elektronik olarak izlemeye olanak tanır. Kuru kontak mekanizması, vananın pozisyonunu otomasyon sistemine bildirir, böylece sistem operatörleri vananın durumunu uzaktan takip edebilirler. Bu özellik, özellikle yangın güvenlik sistemlerinde kritik öneme sahiptir, çünkü acil durumlarda vanaların hızlı bir şekilde kontrol edilmesi gerekebilir.
Kullanım Alanları:
İzleme Anahtarlı Kelebek Vana Wafer Tip, yangın tesisatının birçok noktasında kullanılır. Toz ve gazlı söndürme uygulanan mahaller dışında geniş bir uygulama alanına sahiptir. Yangın sistemlerinde güvenilir bir kontrol ve kesme vanası olarak görev yapar.
