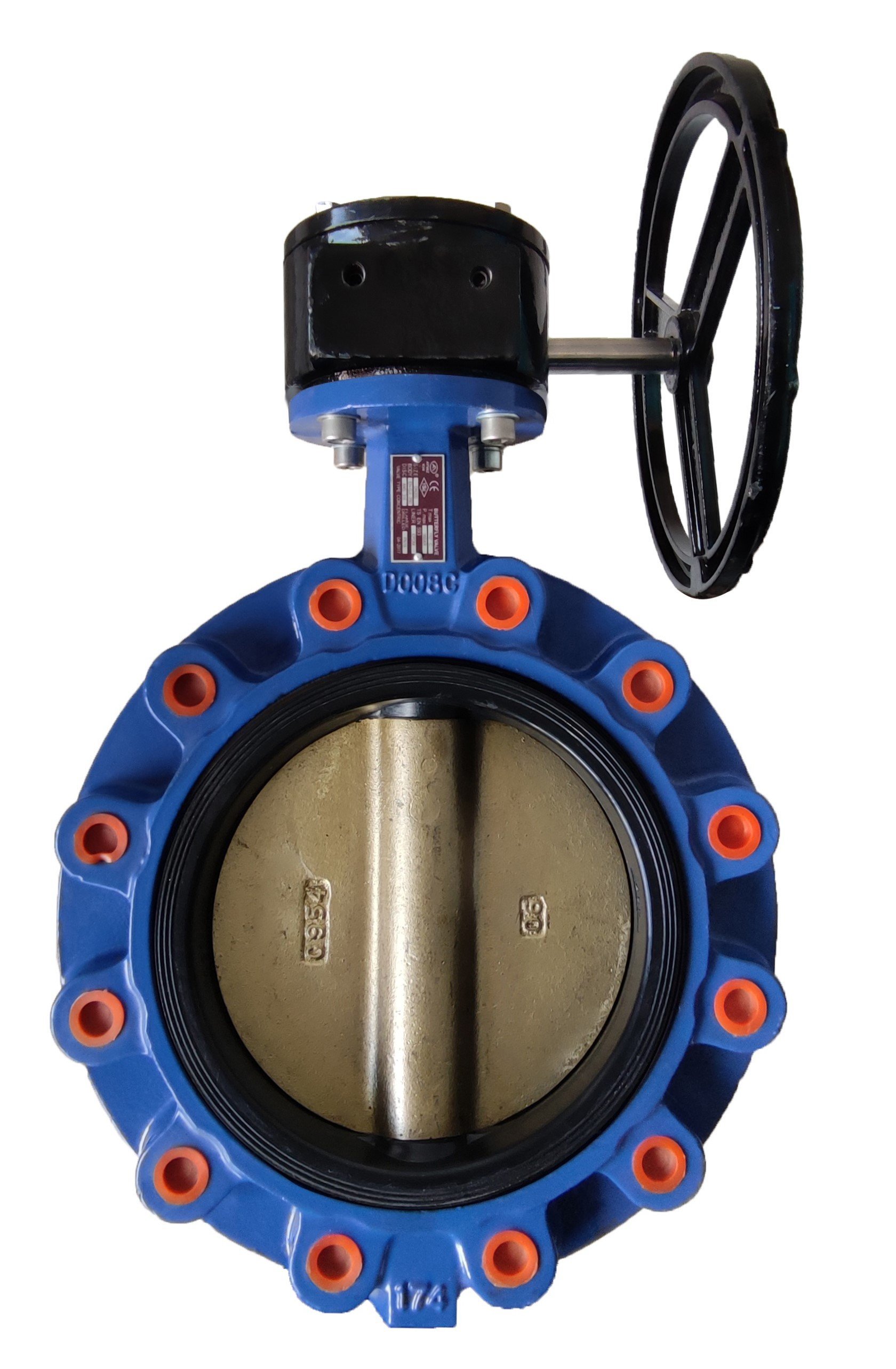

Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-18
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin satışını yaptığı Lug Tipi Kelebek Vana Redüktörlü, modern endüstriyel tesislerin ihtiyaçlarını karşılamak üzere tasarlanmış üstün performanslı bir vanadır. Kelebek vanalar, kapama elemanı olarak kullanılan ve düşey eksende yerleştirilmiş bir mil etrafında dönen disk ile karakterize edilir. Bu disk, monte edilmiş halde kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı ayrıca vana ile boru arasındaki flanşta conta görevi de görmektedir.
Kelebek Vana Avantajları
Düşük Basınç Kaybı: Disk yapısı sayesinde akışkanın akışını minimize eden basınç kayıpları.
Kolay Kullanım: Redüktörlü mekanizma sayesinde vana kolayca açılıp kapanabilir.
Yüksek Sızdırmazlık: Elastik sızdırmazlık elemanları sayesinde yüksek sızdırmazlık performansı.
Hafif ve Kompakt: Hafif yapısı ve az yer kaplaması, montaj ve kullanım kolaylığı sağlar.
Dayanıklı Yapı: GGG-40.3 sfero döküm gövde ve AISI 420 paslanmaz çelik mil ile uzun ömürlü kullanım.
Teknik Özellikler
Gövde: GGG-40.3 Sfero Döküm
Klape: Alüminyum Bronz
Mil: AISI 420 Paslanmaz Çelik
Conta: NBR
Maks. Çalışma Sıcaklığı: 90 ºC
Çalışma Basıncı: P16 (DN 40-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Lug Tipi
Redüktörlü Kelebek Vana Çalışma Prensibi
1. Mil ve Disk Hareketi: Lug Tipi Kelebek Vana Redüktörlü'nün çalışma prensibi, diskin bir mil etrafında dönmesi esasına dayanır. Mil, vananın dışından gelen bir tork ile döner ve bu tork, redüktör aracılığıyla disk üzerine aktarılır. Disk, mil etrafında 90 derece dönerek açılır veya kapanır.
2. Açma Pozisyonu: Vana açık konumdayken, disk akışkanın geçişine izin vermek üzere boru hattının eksenine paralel durur. Bu pozisyonda, akışkan minimum dirençle geçer ve basınç kaybı oldukça düşüktür.
3. Kapama Pozisyonu: Vana kapalı konumdayken, disk akışkanın geçişini engellemek üzere boru hattının eksenine dik durur. Disk, conta ile sıkı bir şekilde temas ederek sızdırmazlığı sağlar ve akışkan geçişini tamamen durdurur.
4. Redüktörün Rolü: Redüktör, vananın açma ve kapama işlemlerini kolaylaştırır. Kullanıcı, redüktör kolunu çevirerek daha az kuvvet uygulayarak vanayı açabilir veya kapatabilir. Redüktör, özellikle büyük çaplı vanalarda ve yüksek basınçlı sistemlerde önemli bir avantaj sağlar.
5. Sızdırmazlık: Disk kapalı konumdayken, conta ile disk arasındaki temas, sızdırmazlığı sağlar. Conta malzemesi olan NBR, elastik yapısı sayesinde mükemmel sızdırmazlık performansı sunar ve akışkan kaçaklarını önler.
Kelebek Vana Kullanım Alanları
Isıtma, Havalandırma ve İklimlendirme Sistemleri: HVAC sistemlerinde verimli akış kontrolü.
Su Arıtma ve Dağıtım Sistemleri: Temiz su dağıtımı ve arıtma süreçlerinde güvenilir performans.
Maden Sanayii: Zorlu koşullarda dayanıklılık ve güvenilirlik.
Gemi İnşaası ve Sondaj Tesisleri: Deniz ortamlarına uygun yüksek dayanıklılık.
Gıda ve Kimya İşletmeleri: Hassas süreçlerde sızdırmazlık ve hijyen.
Petrol ve Gaz Prosesleri: Yüksek basınç ve sıcaklıkta güvenilir kontrol.
Yangın Söndürme Sistemleri: Hızlı ve güvenilir akış kontrolü.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., Lug Tipi Kelebek Vana Redüktörlü ürünleri ile endüstriyel tesislerde güvenilir ve yüksek performanslı çözümler sunmaktadır. Lug Tipi Kelebek Vanalar, çeşitli endüstriyel uygulamalarda geniş bir kullanım alanına sahiptir ve kullanıcılarına önemli avantajlar sunmaktadır.
