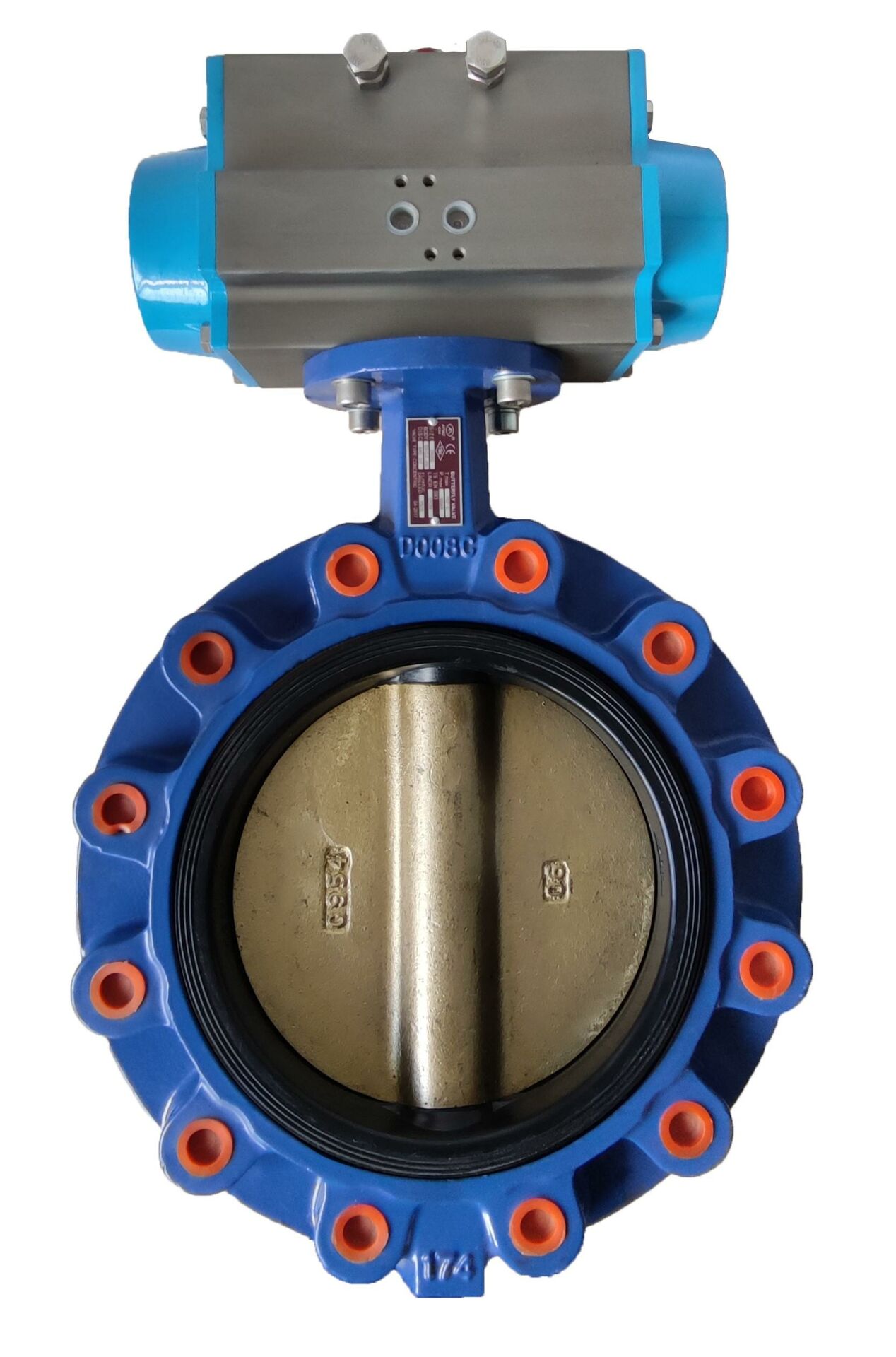

Lug Tipi Pnömatik Aktüatörlü Kelebek Vana KV-18
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030522030ÇEA-300
Lug Tipi Çift Etkili Pnömatik Aktüatörlü Kelebek Vana
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, endüstriyel uygulamalarda verimlilik ve güvenilirlik sunan Lug Tipi Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalarımızı müşterilerimize sunmaktan gurur duyuyoruz. Bu kelebek vanalar, yüksek performanslı kapama ve kontrol işlevselliği ile endüstriyel süreçlerin optimize edilmesine yardımcı olur.
Lug Tipi Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, özellikle yüksek kapama torku ve hızlı açma-kapama süreleri gerektiren uygulamalar için tasarlanmıştır. Vanalar, DIN standartlarındaki flanşlar arasına monte edilecek şekilde dizayn edilmiştir ve çift etkili pnömatik aktüatörle donatılmıştır, bu da vananın hem açma hem de kapama işlemlerinde hava basıncı ile çalıştığı anlamına gelir.
Kelebek Vana Teknik Bilgiler:
Gövde: GGG-40.3 Sfero Döküm
Klape: Alüminyum Bronz
Mil: AISI 420 Paslanmaz Çelik
Conta: NBR
Maks. Çalışma Sıcaklığı: 90 ºC
Çalışma Basıncı: PN16 (DN 40-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Lug Tipi
Lug Tipi Çift Etkili Pnömatik Aktüatörlü Kelebek Vana Çalışma Prensibi
Lug tipi çift etkili pnömatik aktüatörlü kelebek vana, endüstriyel sistemlerde akış kontrolü sağlamak için tasarlanmış bir vana türüdür. Vana, akışkanın geçtiği boru hattı üzerine monte edilir ve ortamın akışını düzenlemek için bir diskin döndürülmesiyle çalışır. Diskin dönme hareketi, vana gövdesine monte edilmiş bir mil üzerinden sağlanır ve bu mil, pnömatik aktüatör tarafından kontrol edilir.
Kelebek Vana Çalışma Mekanizması
Diskin Pozisyonu: Vana kapalı konumdayken, disk akış yönüne dik olarak boru hattını tamamen kapatır. Açık konumda ise disk, akış yönüyle paralel hale gelir ve böylece akışkanın serbestçe geçiş yapmasına izin verir.
Pnömatik Aktüatör: Çift etkili pnömatik aktüatör, havanın vana miline uygulandığı iki ayrı hava odasına sahiptir. Bir odacık basınç altına girerek mili bir yöne doğru ittirirken, diğer odacık boşaltılır. Bu işlem tersine döndüğünde, mil ve bağlı olduğu disk zıt yönde hareket eder. Bu şekilde vana, açık ve kapalı pozisyonlar arasında hızlı ve güvenilir bir şekilde geçiş yapabilir.
Sızdırmazlık: Disk ve vana gövdesi arasındaki sızdırmazlık, genellikle elastomerik veya plastik bir conta malzemesi ile sağlanır. Bu malzeme, hem sızdırmazlığı maksimize eder hem de disk ile gövde arasındaki sürtünmeyi minimize ederek diskin rahatça dönmesine olanak tanır.
Lug Bağlantısı: Lug tipi bağlantı, vana gövdesinin flanşlı borulara kolayca monte edilmesini sağlar. Bu bağlantı tipi, vana gövdesinin her iki tarafında bulunan vidalar aracılığıyla yapılan güçlü bağlantılar sayesinde yüksek basınç altında bile mükemmel bir tutuculuk sunar.
Kelebek Vana Kullanım Alanları:
Lug Tipi Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, geniş bir uygulama yelpazesinde kullanılabilir ve aşağıdaki sektörlerde yaygın olarak tercih edilir:
Isıtma, Havalandırma ve İklimlendirme Sistemleri (HVAC): Sıcaklık kontrolü ve akış yönetimi için idealdir.
Su Arıtma ve Dağıtım Sistemleri: Güvenilir sızdırmazlık ve uzun ömürlü performans sunar.
Maden Sanayii: Aşındırıcı ve zorlu ortamlarda yüksek dayanıklılık sağlar.
Gemi İnşaası ve Sondaj Tesisleri: Deniz ortamlarında korozyona karşı dirençli yapısıyla dikkat çeker.
Gıda ve Kimya İşletmeleri: Hijyen ve güvenlik standartlarına uygun malzemelerle üretilmiştir.
Petrol ve Gaz Prosesleri: Yüksek basınç ve sıcaklık altında güvenilir performans gösterir.
Yangın Söndürme Sistemleri: Acil durumlarda hızlı ve etkili kapama sağlayarak yangın güvenliğini artırır.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., endüstriyel süreçlerin ihtiyaçlarına mükemmel uyum sağlayan Lug Tipi Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar sunmaktadır. Bu vanalar, dayanıklılık, performans ve güvenilirlik açısından en üst seviyede olup, çeşitli endüstriyel uygulamalarda mükemmel sonuçlar verir.
