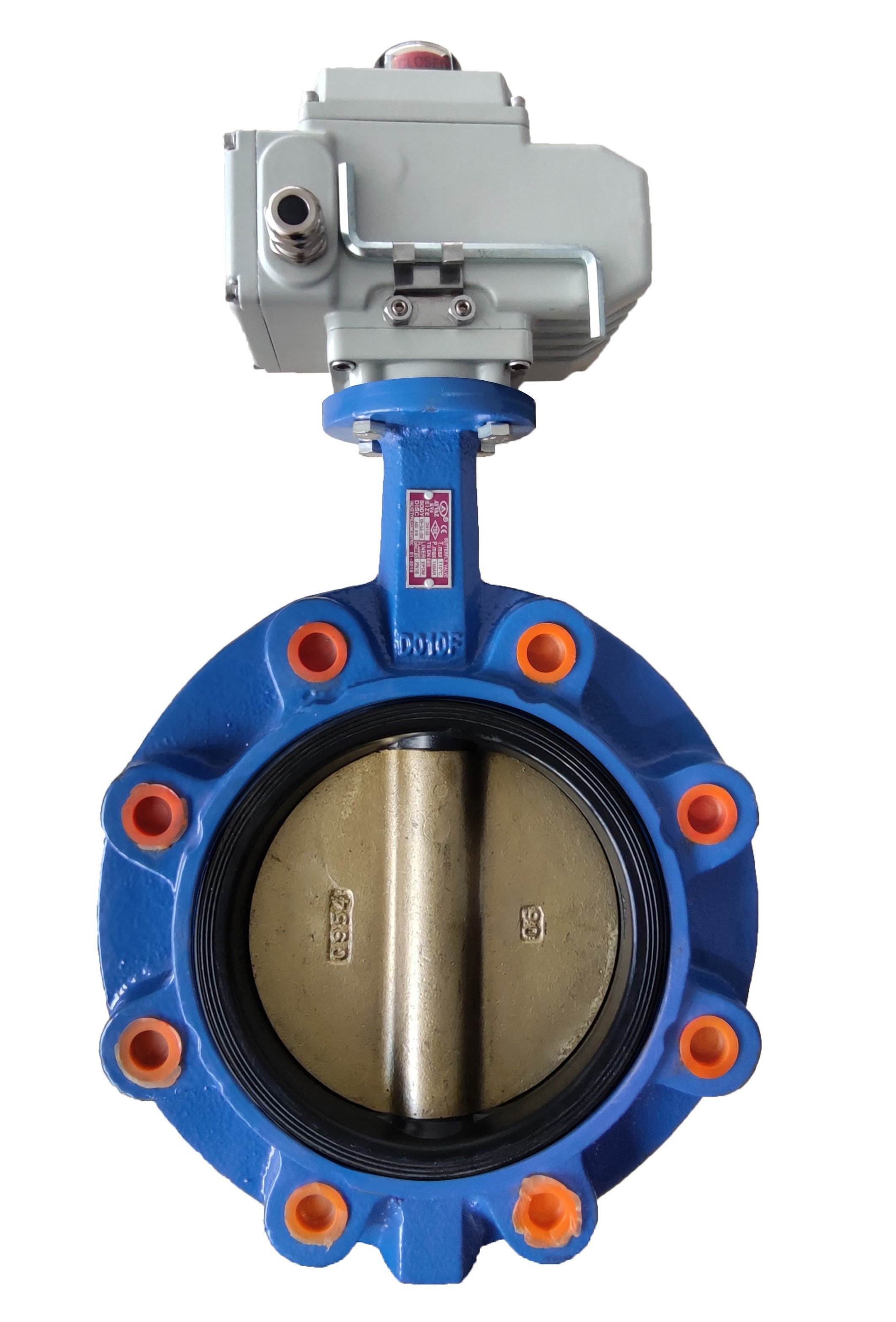

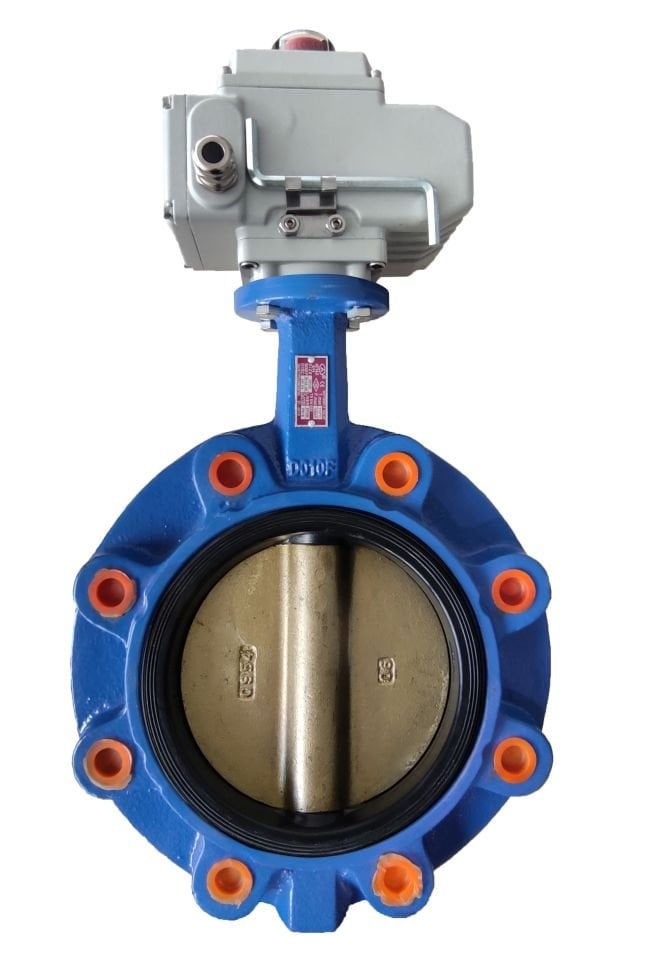

Lug Tipi Elektrik Aktüatörlü Kelebek Vana
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., çeşitli endüstriyel ürünlerin satışını gerçekleştiren bir firma olarak, yüksek kaliteli Lug Tipi Elektrik Aktüatörlü Kelebek Vana ürünlerini müşterilerine sunmaktadır.
Lug Tipi Elektrik Aktüatörlü Kelebek Vana, modern endüstriyel süreçlerde sıklıkla tercih edilen bir vana türüdür. Bu vanalar, diskin kendi ekseni etrafında dönmesiyle tam boru kesitini açan veya kapatan bir mekanizma ile çalışır. Kelebek Vanalar, gövde içinde bulunan elastik veya plastik sızdırmazlık elemanları ile yüksek sızdırmazlık sağlar.Kelebek Vana Sızdırmazlık elemanı, aynı zamanda vana ile boru arasındaki flanşta conta görevi görür.
Kelebek Vana Ürün Özellikleri
Gövde: GGG-40.3 Sfero Döküm
Klape: Alüminyum Bronz
Mil: AISI 420 Paslanmaz Çelik
Conta: NBR (Nitril Kauçuk)
Maksimum Çalışma Sıcaklığı: 90 ºC
Çalışma Basıncı: PN16 (DN 40-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Lug Tipi
Aktüatör Tipi: Elektrik Aktüatörlü
Kelebek Vana Teknik Bilgiler
Kelebek Vana Teknik Bilgiler
Elektrik aktüatörlü kelebek vanalar, manuel vanalara göre daha hızlı ve hassas kontrol imkanı sunar. Elektrik aktüatörleri, uzaktan kumanda edilebilme özelliği ile operasyonel verimliliği artırır ve insan müdahalesini minimize eder. Bu özellikler, elektrik aktüatörlü vanaların tercih edilme sebeplerindendir.
Gövde Malzemesi: Yüksek mukavemetli sfero döküm, zorlu çalışma koşullarında dayanıklılık sağlar.
Klape Malzemesi: Alüminyum bronz, yüksek korozyon direnci sunar.
Mil Malzemesi: Paslanmaz çelik, uzun ömürlü ve güvenilir performans sunar.
Conta Malzemesi: NBR, geniş bir sıcaklık aralığında sızdırmazlık sağlar.
Lug Tipi Elektrik Aktüatörlü Kelebek Vana Çalışma Prensibi
Disk ve Mil Mekanizması: Vana gövdesi içinde yer alan disk, düşey eksende yerleştirilmiş bir mil etrafında döner. Bu disk, tam boru kesitini açmak veya kapatmak için 90 derece dönebilir. Disk, akışkanın geçişini kontrol eder.
Lug Tipi Elektrik Aktüatörlü Kelebek Vana Çalışma Prensibi
Disk ve Mil Mekanizması: Vana gövdesi içinde yer alan disk, düşey eksende yerleştirilmiş bir mil etrafında döner. Bu disk, tam boru kesitini açmak veya kapatmak için 90 derece dönebilir. Disk, akışkanın geçişini kontrol eder.
Elektrik Aktüatör: Elektrik aktüatör, diski döndüren mekanizmanın hareket ettirici kuvvetidir. Elektrik aktüatörleri, elektrik enerjisini mekanik enerjiye çevirerek vananın açılıp kapanmasını sağlar. Aktüatör, uzaktan kumanda edilebilir ve otomatik kontrol sistemlerine entegre edilebilir.
Sızdırmazlık Elemanları: Disk ve gövde arasında yer alan elastik veya plastik sızdırmazlık elemanları, yüksek sızdırmazlık sağlar. Bu elemanlar,akışkanın vana dışına sızmasını engeller ve vana ile boru arasındaki flanşta conta görevi görür.
Lug Tipi Bağlantılar: Lug tipi bağlantılar, vananın boru sistemine kolayca monte edilmesini sağlar. Lug tipi kelebek vanalar, her iki tarafında bulunan bağlantı delikleri sayesinde boru hattına güvenli ve sağlam bir şekilde bağlanır.
Kelebek Vana Çalışma Aşamaları
Açılma: Elektrik aktüatör, açılma komutu aldığında diski döndürerek vanayı açar. Disk, akışkanın serbestçe geçişine izin verecek şekilde 90 derece döner. Bu durumda vana, tam açık pozisyondadır ve minimum basınç kaybı ile akışkan geçişi sağlanır.
Kapama: Kapanma komutu verildiğinde, elektrik aktüatör diski ters yönde döndürerek vanayı kapatır. Disk, boru kesitini tamamen kapatacak şekilde döner ve akışkanı durdurur. Bu durumda vana, tam kapalı pozisyondadır ve yüksek sızdırmazlık sağlanır.
Kısmi Açılma/Kapama: Elektrik aktüatörler, vanayı kısmi açık veya kapalı pozisyonlarda da tutabilir. Bu, akış miktarının hassas bir şekilde kontrol edilmesini sağlar. Örneğin, akış hızı veya basınç ayarları yapmak gerektiğinde vana kısmi açık pozisyonda tutulabilir.
Elektrik Aktüatörlerin Avantajları
Uzaktan Kumanda: Elektrik aktüatörler, uzaktan kumanda edilebilir ve otomatik kontrol sistemlerine entegre edilebilir. Bu, operatörlerin vanayı manuel olarak açıp kapatmadan kontrol etmelerini sağlar.
Hassas Kontrol: Elektrik aktüatörler, vananın hassas bir şekilde açılıp kapanmasını sağlar. Bu, akış kontrolünün daha doğru ve güvenilir olmasını sağlar.
Hızlı Tepki: Elektrik aktüatörler, hızlı tepki süreleri ile vananın hızlı bir şekilde açılıp kapanmasını sağlar. Bu, acil durumlarda veya hızlı akış değişikliklerinde önemli bir avantajdır.
Düşük Bakım Gereksinimi: Elektrik aktüatörler, mekanik parçaların aşınmasını minimize eder ve düşük bakım gereksinimi ile uzun ömürlüdür.
Kelebek Vana Kullanım Alanları
Lug Tipi Elektrik Aktüatörlü Kelebek Vanalar, çeşitli endüstriyel ve ticari uygulamalarda kullanılır:
Isıtma, Havalandırma ve İklimlendirme Sistemleri: Hassas akış kontrolü ve enerji verimliliği sağlar.
Su Arıtma ve Dağıtım Sistemleri: Güvenilir ve dayanıklı yapısı ile su akışını etkin şekilde yönetir.
Maden Sanayii: Aşındırıcı ve zorlayıcı çalışma koşullarında dayanıklıdır.
Gemi İnşaası ve Sondaj Tesisleri: Deniz suyu ve diğer korozif sıvılar için uygundur.
Gıda ve Kimya İşletmeleri: Hijyenik ve güvenli akış kontrolü sağlar.
Petrol ve Gaz Prosesleri: Yüksek basınç ve sıcaklık koşullarına dayanıklıdır.
Yangın Söndürme Sistemleri: Hızlı ve güvenilir akış kontrolü sunar.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., her türlü endüstriyel ihtiyacınıza yönelik çözümler sunar ve ürünlerimizin güvenilirliği ile sektörünüzde fark yaratır. Detaylı bilgi ve sipariş için bizimle iletişime geçebilirsiniz.
