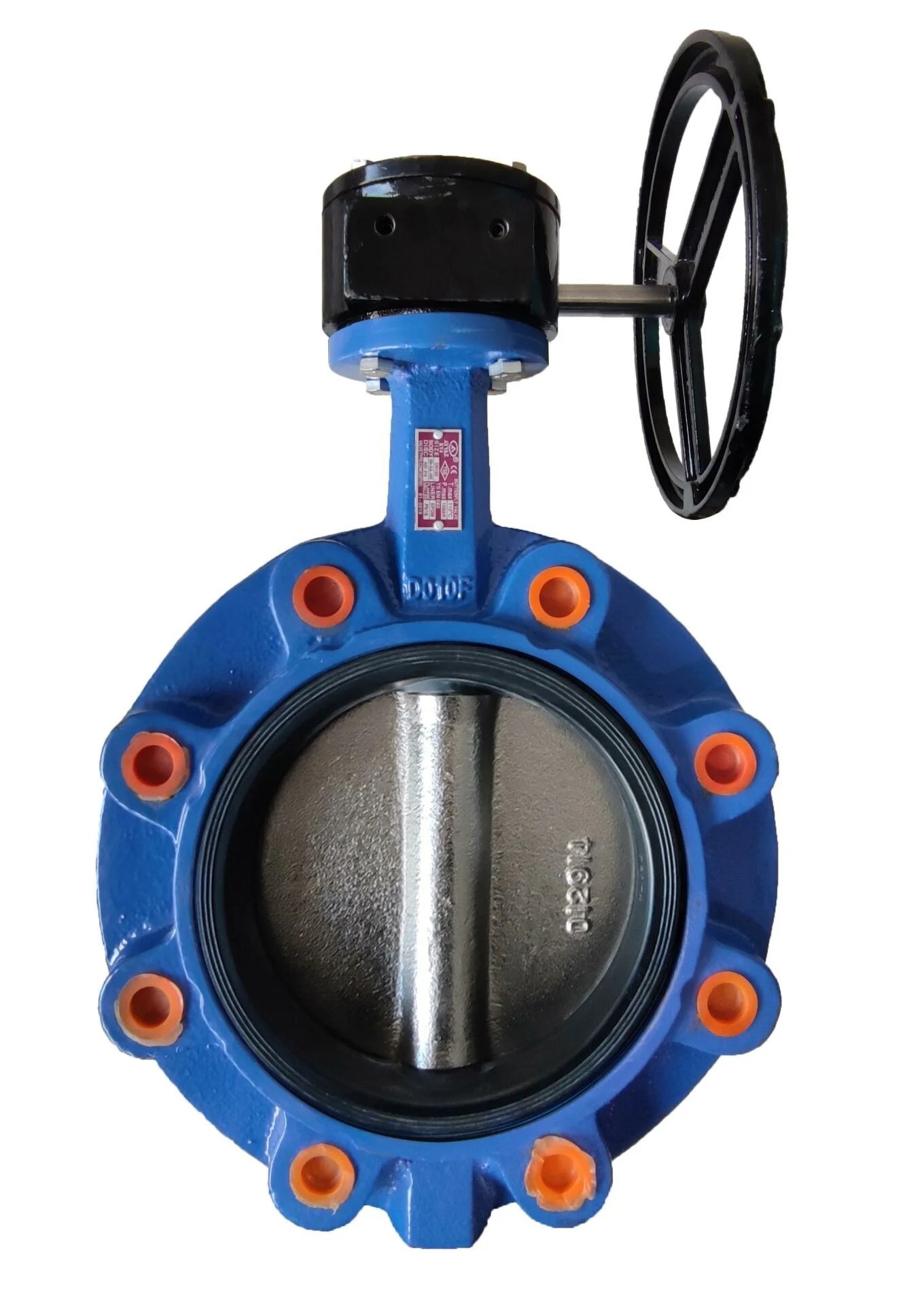

Ayvaz Redüktörlü Kelebek Vana Lug Tipi KV-8
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., endüstriyel uygulamalar için yüksek kaliteli Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 sunmaktadır. Bu vanalar, basınç kayıplarını minimize eden, kolay açılıp kapanma özelliği sunan ve yüksek sızdırmazlık sağlayan tasarımlarıyla dikkat çekmektedir. Kelebek vanalar, kompakt yapıları ve hafif olmaları sayesinde yerden tasarruf sağlar ve çeşitli endüstriyel uygulamalarda verimli bir şekilde kullanılabilir.
Ürün Özellikleri:
Gövde: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Lug Tip
Aktüatör Çeşidi: Redüktörlü
Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Teknik Bilgiler:
Redüktörlü lug tipi kelebek vanalar, düşey eksende yerleştirilmiş bir mil etrafında dönen bir diske sahiptir. Bu disk, monte edildiğinde kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Aynı zamanda sızdırmazlık elemanı, vana ile boru arasındaki flanşta conta görevi görmektedir. Redüktörlü tip kelebek vanalar, özellikle büyük çaplı vanalarda daha kolay ve güvenli bir işletim sağlar.
Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Çalışma Prensibi
Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8, endüstriyel uygulamalarda akış kontrolü sağlamak için yaygın olarak kullanılır. Bu vanalar, boru hatlarında sıvı ve gaz akışını etkin bir şekilde düzenler ve kapama elemanlarının basit ve etkili hareketi ile öne çıkar. İşte Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 hakkında detaylı bilgiler:
1. Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Vana Tasarımı ve Yapısı:
Gövde: Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 GG-25 pik döküm malzemeden yapılmış olup, vananın dayanıklılığını ve basınç dayanımını sağlar.
Klape (Disk): AISI 316 paslanmaz çelikten yapılmış disk, akışın kontrol edilmesinde ana rolü oynar.
Mil: AISI 420 paslanmaz çelikten yapılmış mil, klapenin hareketini sağlar.
Conta: H-EPDM malzemeden yapılmış conta, sızdırmazlık sağlar ve aynı zamanda flanş ile vana arasında conta görevi görür.
2. Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Çalışma Mekanizması:
2. Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Çalışma Mekanizması:
Diskin Dönmesi: Vana miline bağlı olan disk, vana mili etrafında 90 derece döner. Diskin döndürülmesi, vananın tam açık veya tam kapalı konuma gelmesini sağlar.
Sızdırmazlık: Disk, vana gövdesi içindeki elastik veya plastik conta elemanları ile temas eder. Bu temas, vananın kapalı konumdayken akışın tamamen durmasını sağlar. Disk açık konuma getirildiğinde, akış hattı tamamen açılır ve akış serbestçe geçer.
Redüktör Mekanizması: Redüktör, vananın diskini daha kolay ve kontrollü bir şekilde açıp kapatmayı sağlar. Bu mekanizma, özellikle büyük çaplı vanalarda kullanım kolaylığı ve güvenlik sağlar. Redüktör, dişli kutusu aracılığıyla milin hareketini yavaşlatır ve disk üzerindeki torku artırır, böylece operatörün daha az güç uygulayarak vanayı kontrol etmesine olanak tanır.
3. Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Montaj ve Çalışma Koşulları:
Montaj: Vana mili yatay veya düşey konumda monte edilebilir. Ancak DN300 ve üzeri çaplarda yatay montaj tercih edilmelidir. Montaj sırasında, diskin serbestçe hareket edip etmediği kontrol edilmelidir.
Çalışma Sıcaklığı ve Basıncı: Vana, maksimum 130 ºC sıcaklık ve PN16 (DN 25-300) / PN10 (DN 350-600) basınç sınıflarında çalışabilir.
4. Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Kullanım Alanları:
4. Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 Kullanım Alanları:
Isıtma, havalandırma ve iklimlendirme sistemleri
Su arıtma ve dağıtım sistemleri
Maden sanayii
Gemi inşaası ve sondaj tesisleri
Gıda ve kimya işletmeleri
Yangın söndürme sistemleri
Su, deniz suyu, toz, gaz, atık su ve hava hatları
Ayvaz Lug Tipi Kelebek Vana Redüktörlü KV-8 lar, basit ama etkili çalışma prensipleri sayesinde endüstriyel uygulamalarda geniş bir kullanım yelpazesi sunar. Kolay montaj, düşük basınç kaybı, yüksek sızdırmazlık ve dayanıklılık gibi özellikleri, bu vanaları birçok endüstri için ideal bir çözüm haline getirir. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, kaliteli ve güvenilir redüktörlü lug tipi kelebek vanalarımızla müşterilerimize en iyi hizmeti sunmayı hedefliyoruz.
