Kelebek Vana Lug Tipi Pnömatik Aktüatörlü KV-8
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030505010TEA-150

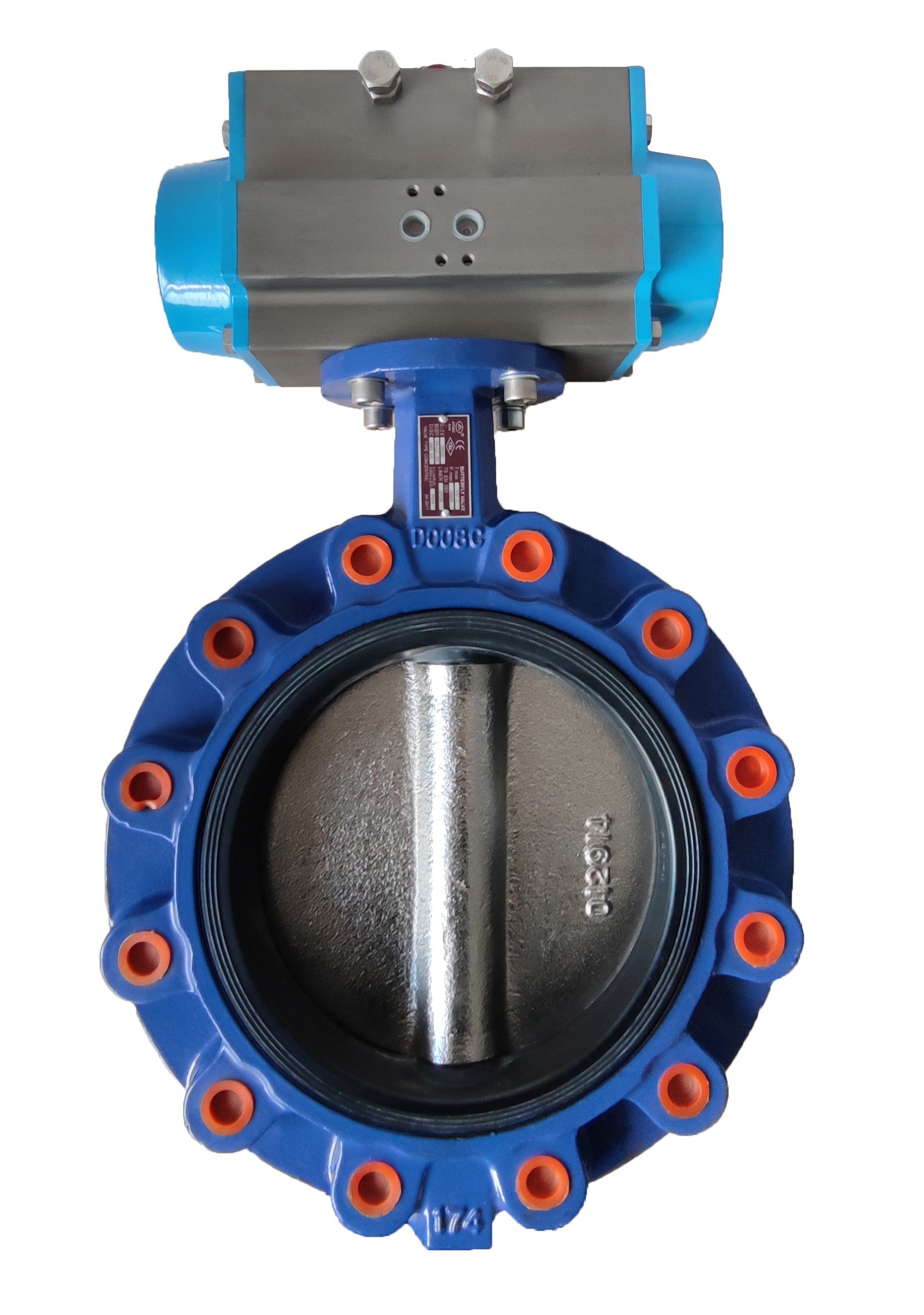

Lug Tipi Kelebek Vana Tek Etkili Pnömatik Aktüatörlü KV-8
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan AYVAZ Lug Kelebek Vana Tek Etkili Pnömatik Aktüatörlü Nikel Klapeli Epdm Contalı KV-8, endüstriyel sistemlerde akışkan kontrolünü sağlamak için kullanılan yüksek performanslı bir vanadır. Bu vana, kapama elemanı olarak düşey eksende yerleştirilmiş bir mil etrafında dönen disk ile çalışır. Disk, monte edilmiş halde kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır. AYVAZ Lug Kelebek Vana Tek Etkili Pnömatik Aktüatörlü Nikel Klapeli Epdm Contalı KV-8 Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır ve bu elemanlar aynı zamanda vana ile boru arasındaki flanşta conta görevi görür.
Teknik Bilgiler
Gövde Malzemesi: GG-25 Pik Döküm, dayanıklı ve uzun ömürlü bir yapı sağlar.
Klape Malzemesi: GGG40.3 Nikel Kaplı Sfero Döküm, korozyona karşı yüksek direnç sunar.
Mil Malzemesi: AISI 420 Paslanmaz Çelik, yüksek mukavemet ve dayanıklılık sağlar.
Conta Malzemesi: H-EPDM, geniş bir sıcaklık aralığında sızdırmazlık sağlar.
Maksimum Çalışma Sıcaklığı: 130 ºC, geniş bir sıcaklık aralığında kullanılabilir.
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600), yüksek basınç altında güvenilir performans sunar.
Bağlantı Tipi: Lug Tip, kolay montaj ve demontaj imkanı sağlar.
Aktüatör: Tek Etkili Pnömatik Aktüatörlü, otomatik ve hassas kontrol imkanı sunar.
Çalışma Prensibi
Yapısı ve İşleyişi
AYVAZ Lug Kelebek Vana Tek Etkili Pnömatik Aktüatörlü Nikel Klapeli Epdm Contalı KV-8 , döner bir disk ile akışkanın geçişini kontrol eder. Disk, vananın ortasında yer alan bir mil etrafında döner ve bu mil genellikle düşey eksende yer alır. Disk, tam açık pozisyondayken boru hattı içerisindeki akışkanın serbestçe akmasını sağlar. Disk tam kapalı pozisyondayken ise akışkanı tamamen engeller.
AYVAZ Lug Kelebek Vana Tek Etkili Pnömatik Aktüatörlü Nikel Klapeli Epdm Contalı KV-8 Disk ve Mil
Disk, vananın merkezindeki mil ile birleştirilmiştir. Mil, vananın gövdesi üzerinde yer alan yataklar üzerinde döner. Bu döner hareket, mil üzerine yerleştirilen aktüatör tarafından sağlanır. Milin döner hareketi, diskin açılıp kapanmasını sağlar.
AYVAZ Lug Kelebek Vana Tek Etkili Pnömatik Aktüatörlü Nikel Klapeli Epdm Contalı KV-8 Sızdırmazlık Elemanları
Kelebek vanalarda sızdırmazlık, disk ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar, akışkanın vanadan sızmasını engeller ve aynı zamanda vana ile boru arasındaki flanşta conta görevi görür. Sızdırmazlık elemanları genellikle H-EPDM gibi yüksek performanslı malzemelerden üretilir.
AYVAZ Lug Kelebek Vana Tek Etkili Pnömatik Aktüatörlü Nikel Klapeli Epdm Contalı KV-8
Tek etkili pnömatik aktüatörler, basınçlı hava kullanarak vanayı açma veya kapama işlevini yerine getirir. Bu aktüatörler, yay geri dönüş mekanizması ile donatılmıştır. Aktüatörün içindeki yay, hava basıncı kesildiğinde vanayı otomatik olarak kapatır veya açar.
Açılma İşlemi
Basınçlı hava, aktüatöre giriş yapar ve aktüatörün pistonunu hareket ettirir.
Pistonun hareketi, milin dönmesini sağlar ve disk açılır.
Disk açıldığında, akışkan boru hattı içerisinden serbestçe geçebilir.
Kapanma İşlemi
Basınçlı hava kesildiğinde veya tahliye edildiğinde, aktüatör içindeki yay devreye girer.
Yayın geri dönüş kuvveti, pistonu geri iter ve milin dönmesini sağlar.
Mil döndüğünde, disk kapanır ve akışkanın geçişi durdurulur.
Kullanım Alanları
Isıtma, Havalandırma ve İklimlendirme Sistemleri: Isıtma ve soğutma sistemlerinde akışkan kontrolü için ideal bir çözümdür.
Su Arıtma ve Dağıtım Sistemleri: Suyun arıtılması ve dağıtılması süreçlerinde güvenilir performans sunar.
Maden Sanayii: Zorlu maden ortamlarında dayanıklılığı ve performansı ile öne çıkar.
Gemi İnşaası ve Sondaj Tesisleri: Deniz ortamında ve sondaj çalışmalarında güvenilir akışkan kontrolü sağlar.
Gıda ve Kimya İşletmeleri: Gıda ve kimya endüstrilerinde hijyenik ve güvenli bir akışkan kontrolü sunar.
Yangın Söndürme Sistemleri: Yangın söndürme sistemlerinde hızlı ve güvenilir kapanma sağlar.
Su, Deniz Suyu, Toz, Gaz, Atık Su ve Hava: Çeşitli akışkanların kontrolünde geniş bir kullanım alanına sahiptir.
AYVAZ Lug Kelebek Vana Tek Etkili Pnömatik Aktüatörlü Nikel Klapeli Epdm Contalı KV-8 Notlar
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri kelebek vanalarda yalnızca redüktörlü tip üretimi bulunmaktadır.
Montaj sırasında diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir, ancak DN300 üzerinde yatay montaj tercih edilmelidir.
