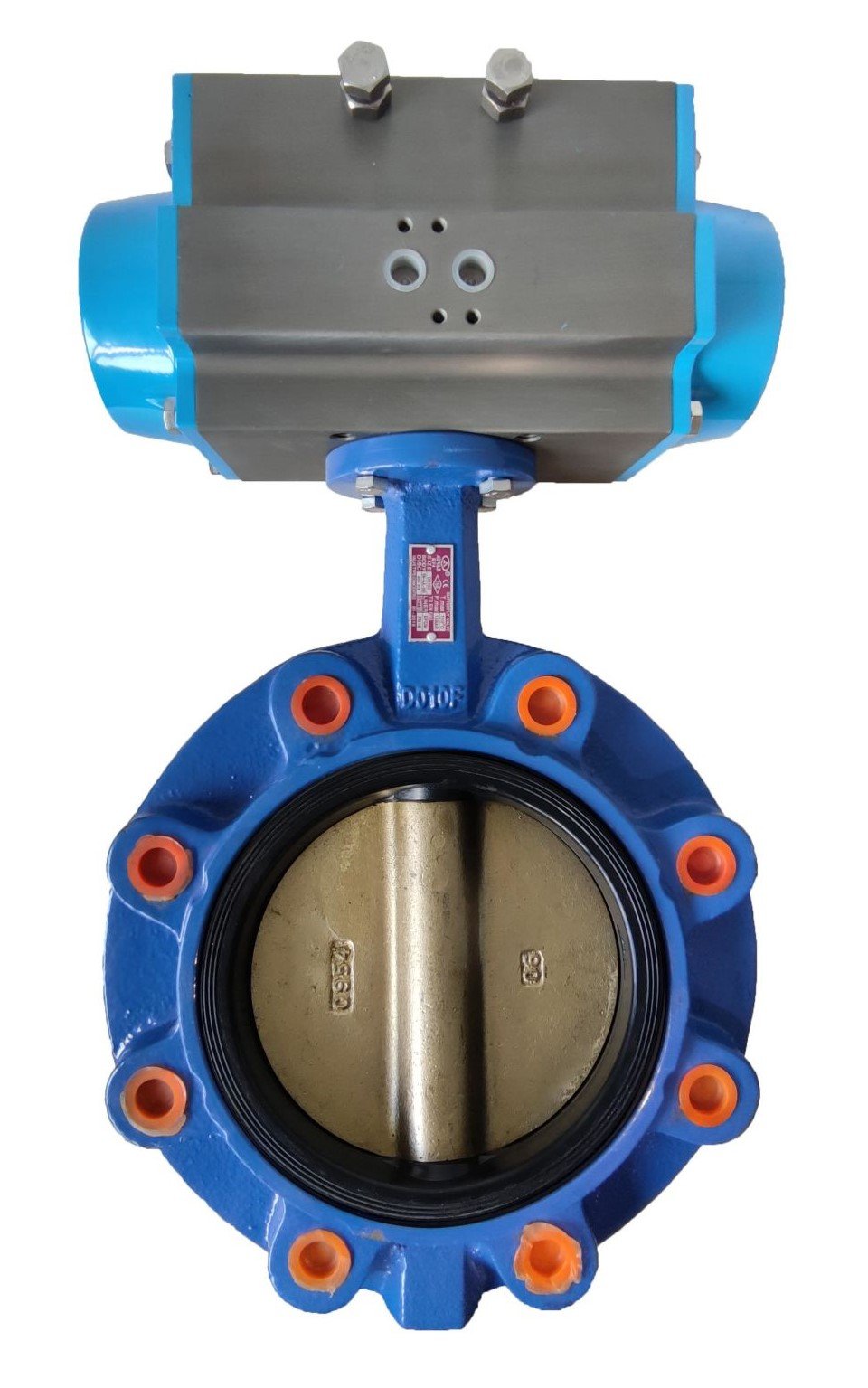

Ayvaz Lug Tipi Kelebek Vana Tek Etkili Pnömatik Aktüatörlü KV-4
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030501010TEA-300
Lug Tipi Kelebek Vanalar
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., endüstriyel ihtiyaçlarınıza yönelik yüksek kaliteli ve dayanıklı vana çözümleri sunar. Firmamızın portföyünde yer alan Lug Tipi Kelebek Vana, özellikle ağır hizmet koşulları altında mükemmel performans sergilemek üzere tasarlanmıştır. Bu vanalar, tek etkili pnömatik aktüatörlü olup, AISI 316 paslanmaz çelikten yapılmış klapeleri ile dikkat çeker.
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır. Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.
Lug Tip Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.
Ürün Özellikleri ve Teknik Bilgiler
Aktüatör Çeşidi : Tek Etkili Pnömatik Aktüatörlü
Gövde Malzemesi: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bu vanalar, düşük basınç kaybı ve yüksek sızdırmazlık özellikleri ile ön plana çıkar. Montajı kolay olan Lug Tipi Kelebek Vanalar, hem yatay hem de düşey konumlandırmaya uygun yapıları ile esnek kullanım imkanları sunar.
Bu vanalar, düşük basınç kaybı ve yüksek sızdırmazlık özellikleri ile ön plana çıkar. Montajı kolay olan Lug Tipi Kelebek Vanalar, hem yatay hem de düşey konumlandırmaya uygun yapıları ile esnek kullanım imkanları sunar.
Pnömatik Aktüatör Tek Etkili
Tek Etkili Pnömatik Aktüatörler dişli tip tasarıma sahip olup tek etkili tipte üretilmektedir. Yeni nesil aktüatörler mil üzerindeki kam ile standart olarak hem açma ve hem de kapama yönünde ± 5° (Daha fazla açıda opsiyonel olarak 0-90° ayarlanabilir limit stoplu olarak mevcuttur.) çalışma açısı pozisyon ayarlanabilir yapıdadır. Geliştirilmiş ve ideal tasarımları ile tek etkili pnömatik aktüatörler ile piston çapı artmadan daha yüksek döndürme momenti elde edilmekte ve ürün ömrü artmaktadır.
TASARIM ÖZELLİKLERİ
1. Sürekli Konum Göstergesi
Boyutlu uzaktan kolay seçilebilen gösterge aktüatör konumunun rahatça gözlenmesine olanak sağlar.
2. Mil
Nikel kaplı çelik mil ISO5211, DIN3337 ve NAMUR standardına göre tasarlanmış olup bu standartlara uygun limit switch kutusu (sınır şalter), pozisyoner veya diğer aksesuarlar ile ISO5211 standardına uygun vana mil ölçülerinin direkt montajına uygundur.
3. Gövde
ASTM6005 kalite alüminyum ekstrüzyon gövdeler çalışma ortamında oluşabilecek kimyasal buharlaşmaya ve korozyona karşı maksimum koruma sağlayan ve çalışma ömrünü uzatan sert anodize kaplanmaktadır. Aşırı korozif ortamlar için nikel ve PTFE kaplama opsiyonel olarak sunulmaktadır.
4. Kapak
Alüminyum enjeksiyon kapaklar çalışma ortamında oluşabilecek kimyasal buharlaşmaya ve korozyona karşı fırın toz epoksi veya toz polyester ile kaplanmaktadır. Aşırı korozif ortamlar için nikel ve PTFE kaplama opsiyonel olarak sunulmaktadır.
5. Piston
Alüminyum enjeksiyon pistonlar çalışma ömürleri boyunca deformasyona uğramamaları için sert anodize ile kaplanmaktadır. Simetrik pistonların pozisyonları karşı yönde değiştirilerek tersi yönünde aktüatör çalışma hareketi elde edilebilir.
6. Çalışma Açısı Ayarlayıcı
Yeni nesil tasarımın temel özelliği olarak, standart 90° çalışan aktüatörlerde her iki yönde birbirinden bağımsız ± 5° pozisyon ayar cıvataları çalışma pozisyonu kolaylıkla yeniden ayarlanabilir. Bu durum vana milinde meydana gelebilecek burkulma veya diğer özel durumlar için aktüatörün çalışma pozisyonunun kolaylıkla yeniden ayarlanabilmesine olanak sağlar. 0-90° ayarlanabilir limit stoplu tipleri opsiyonel olarak mevcuttur.
Yeni nesil tasarımın temel özelliği olarak, standart 90° çalışan aktüatörlerde her iki yönde birbirinden bağımsız ± 5° pozisyon ayar cıvataları çalışma pozisyonu kolaylıkla yeniden ayarlanabilir. Bu durum vana milinde meydana gelebilecek burkulma veya diğer özel durumlar için aktüatörün çalışma pozisyonunun kolaylıkla yeniden ayarlanabilmesine olanak sağlar. 0-90° ayarlanabilir limit stoplu tipleri opsiyonel olarak mevcuttur.
7. Önyüklemeli Yaylar
Önyüklemeli yaylar, korozyona karşı kaplanmış olup kartuş tipi tasarımları ile standart tek etkili aktüatöre uygun kapaklara kolaylıkla ilave edilebilirler.
8. Yataklar
Uzun ömürlü ve düşük sürtünmeli malzemelerden imal edilmiş yataklama elemanları aktüatörlerin çalışma ömürlerini uzatmaktadır. Yataklama elemanları ihtiyaç halinde kolayca değiştirilebilirler.
9. Sızdırmazlık Elemanları
NBR (Nitril) O-Ringler standart çalışma sıcaklıklarında yüksek porformans göstermekte ve aktüatörlerin sorunsuz çalışmasına olanak sağlamaktadır. Yüksek sıcaklıklar için Viton, düşük sıcaklıklar için Silikon malzemeden üretilen sızdırmazlık elemanları opsiyonel olarak sunulmaktadır.
NBR (Nitril) O-Ringler standart çalışma sıcaklıklarında yüksek porformans göstermekte ve aktüatörlerin sorunsuz çalışmasına olanak sağlamaktadır. Yüksek sıcaklıklar için Viton, düşük sıcaklıklar için Silikon malzemeden üretilen sızdırmazlık elemanları opsiyonel olarak sunulmaktadır.
10.Çap
Gövde: Alüminyum Ekstrüzyon
Pistonlar: Alüminyum Döküm
Mil: Kadmiyum Kaplı Çelik
Sızdırmazlık Elemanları: Nitril Kauçuk
Valf Bağlantısı: Standart
Opsiyon: Namur Valf, Selenoid Vana, Yön Valfi
Kullanım Alanları:
Isıtma, havalandırma ve iklimlendirme sistemleri
Su arıtma ve dağıtım sistemleri
Maden sanayii
Gemi inşaatı ve sondaj tesisleri
Gıda ve kimya işletmeleri
Yangın söndürme sistemleri
Bu vanalar, özellikle su, deniz suyu, gaz, atık su ve hava gibi çeşitli akışkanların kontrolünde idealdir. Yüksek korozif ortamlarda bile uzun ömürlü bir kullanım sunar.
ORFA Endüstriyel, teknik destek ve satış sonrası hizmetleri ile müşterilerine değer katmaya devam etmektedir. Lug Tipi Kelebek Vanalarımız hakkında daha fazla bilgi almak veya teklif istemek için bizimle iletişime geçiniz.
