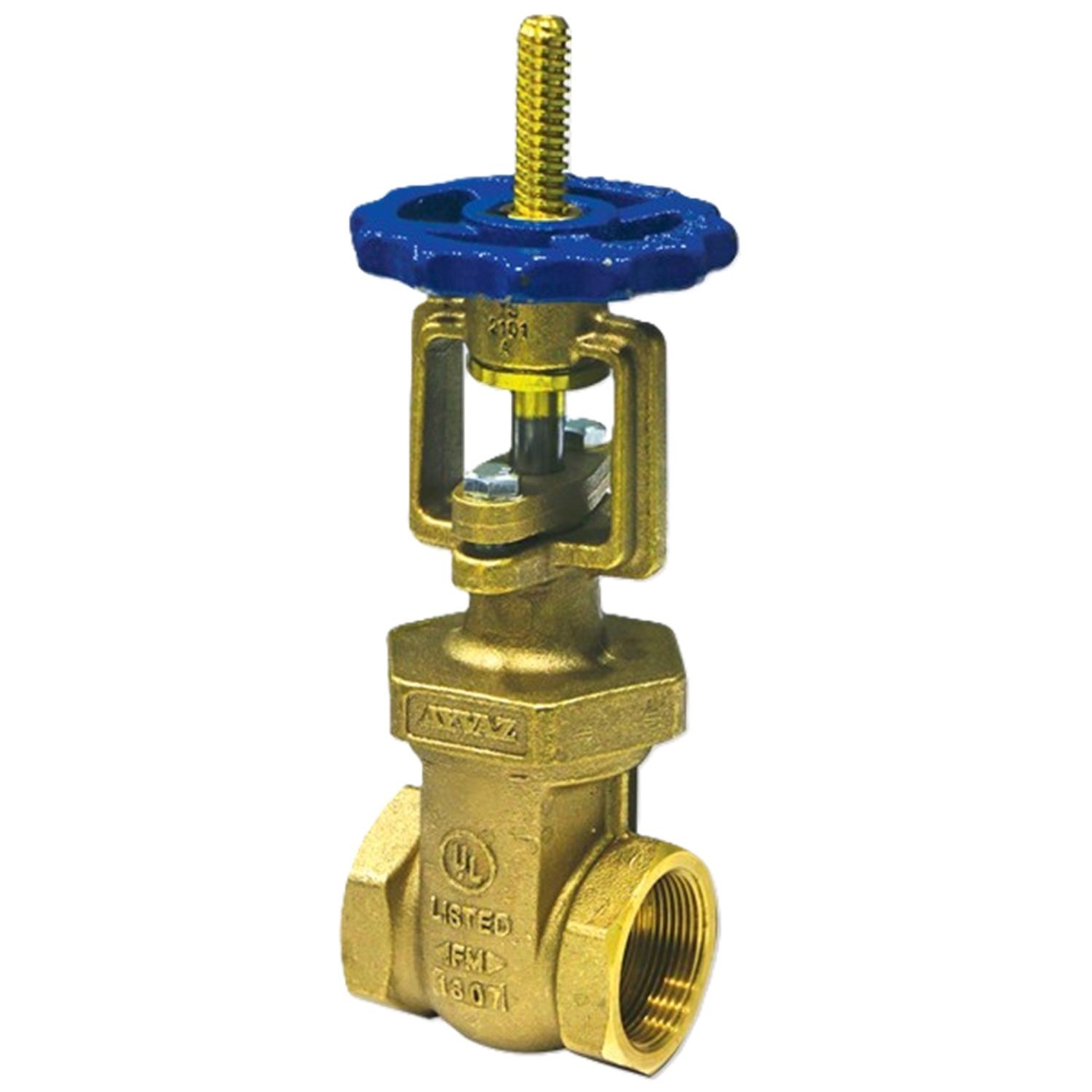

Ayvaz OS&Y Yükselen Milli Vana
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708260735020-50
Yükselen Milli Vana
Yükselen Milli Vana (OS&Y), yangın sistemlerinde bölgesel kontrol ve kesme vanası olarak kullanılan yüksek performanslı bir vanadır. Bu vana, iki bölümü birbirinden ayırmak ve yangın güvenliği sağlamak amacıyla izleme anahtarlı olarak geliştirilmiştir. Vana mili, volanın döndürülmesiyle tam açık ve tam kapalı pozisyonları net bir şekilde gösterir. Mil üzerinde bulunan oluklara montaj edilen izleme anahtarları sayesinde vana açık ve kapalı konum bilgisi kuru kontak ile otomasyon sistemlerine iletilebilir, böylece vana durumu kolaylıkla izlenebilir. Hem iç hem de dış ortamlarda kullanım için uygundur.
Avantajları:
Düşük Basınç Kaybı: Diğer kontrol ve kesme vanalarına göre basınç kaybı daha düşüktür, bu sayede pompa basıncı düşürülebilir.
Kolay İzlenebilirlik: İzleme anahtarları sayesinde vana durumu otomasyon sistemlerinde kolaylıkla izlenebilir.
Dayanıklılık: ASTM B 62 bronz gövde ve kapak malzemesi ile yüksek dayanıklılık ve uzun ömürlü kullanım sağlar.
Dezavantajları:
Yer Kaplama: Diğer kontrol ve kesme vanalarına göre daha fazla yer kaplar.
Ekonomik Olmaması: Diğer vanalara kıyasla daha yüksek maliyetlidir.
Teknik Özellikler:
Maksimum Çalışma Basıncı: 175 PSI
Çalışma Sıcaklığı: 80 ºC
Gövde ve Kapak Malzemesi: ASTM B 62 Bronz
Bağlantı Türü: Dişli
Mil Malzemesi: ASTM B 371 Bronz
Conta: Asbestsiz Klingerit
Ölçüler: 3/4" - 2"
Onaylar:
UL Listeli
ULc Listeli
FM Onaylı
Yükselen Milli Vana (OS&Y) Çalışma Prensibi
Milin Hareketi:
Yükselen Milli Vana, volanın (elle döndürülen kısım) çevrilmesiyle çalışır. Volanın döndürülmesi, mili yukarı veya aşağı hareket ettirir. Milin yukarı hareketi vanayı açarken, aşağı hareketi vanayı kapatır. Bu hareket, vananın içindeki disk veya kapakçığın pozisyonunu değiştirir ve akışı kontrol eder.
Vananın Açılması:
Volanın Döndürülmesi: Vanayı açmak için volan saat yönünde döndürülür. Bu, mili yukarı hareket ettirir.
Diskin Yukarı Hareketi: Mil yukarı doğru hareket ederken, diski de yukarı doğru çeker. Bu, vananın içindeki akış yolunu açar ve akışın serbestçe geçmesini sağlar.
Tam Açık Pozisyon: Mil tamamen yukarı çıktığında, vana tam açık pozisyona ulaşır ve akış maksimum seviyede sağlanır. Bu pozisyon, milin dışarıdan görünmesiyle kolayca anlaşılabilir.
Vananın Kapatılması:
Volanın Döndürülmesi: Vanayı kapatmak için volan saat yönünün tersine döndürülür. Bu, mili aşağı hareket ettirir.
Diskin Aşağı Hareketi: Mil aşağı doğru hareket ederken, diski de aşağı doğru iter. Bu, vananın içindeki akış yolunu kapatır ve akışın durmasını sağlar.
Tam Kapalı Pozisyon: Mil tamamen aşağı indiğinde, vana tam kapalı pozisyona ulaşır ve akış tamamen kesilir. Bu pozisyon, milin dışarıdan görünmemesiyle anlaşılabilir.
İzleme Anahtarları:
Pozisyon İzleme: Yükselen Milli Vanalar, milin pozisyonunu izlemek için izleme anahtarları ile donatılabilir. Bu anahtarlar, milin üzerindeki oluklara monte edilir ve milin yukarı veya aşağı hareketini izler.
Kuru Kontak Bilgisi: İzleme anahtarları, milin pozisyonuna göre açık veya kapalı sinyal verir. Bu sinyal, kuru kontak olarak otomasyon sistemlerine iletilir ve vananın açık veya kapalı olduğunu gösterir.
Dayanıklılık ve Güvenilirlik:
Malzeme Kalitesi: Yükselen Milli Vanalar, ASTM B 62 bronz gövde ve kapak, ASTM B 371 bronz mil ve asbestsiz Klingerit conta gibi yüksek kaliteli malzemelerden üretilmiştir. Bu, vananın uzun ömürlü ve dayanıklı olmasını sağlar.
Çalışma Koşulları: Maksimum çalışma basıncı 175 PSI ve çalışma sıcaklığı 80 ºC olan bu vanalar, zorlu koşullarda bile güvenilir performans sağlar.
Uygulama Alanları:
Yükselen Milli Vanalar, geniş bir uygulama alanına sahiptir. Genellikle su depoları önünde, pompa emme ve basma hatlarında kullanılır. Yangın tesisatının birçok noktasında, toz ve gazlı söndürme uygulamaları hariç her yerde kullanılabilir. NFPA standartlarına göre pompa basma hatlarında OS&Y Yükselen Milli Vana kullanma zorunluluğu yoktur.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin satışını yaptığı Yükselen Milli Vanalar, yangın güvenliği ve kontrolü açısından kritik öneme sahiptir. Dayanıklı yapısı, düşük basınç kaybı ve izlenebilirlik özellikleri ile yangın sistemlerinde güvenle kullanılabilir.
