Ayvaz OS&Y Yükselen Milli Vana Ansı Flanşlı
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708260730050-300

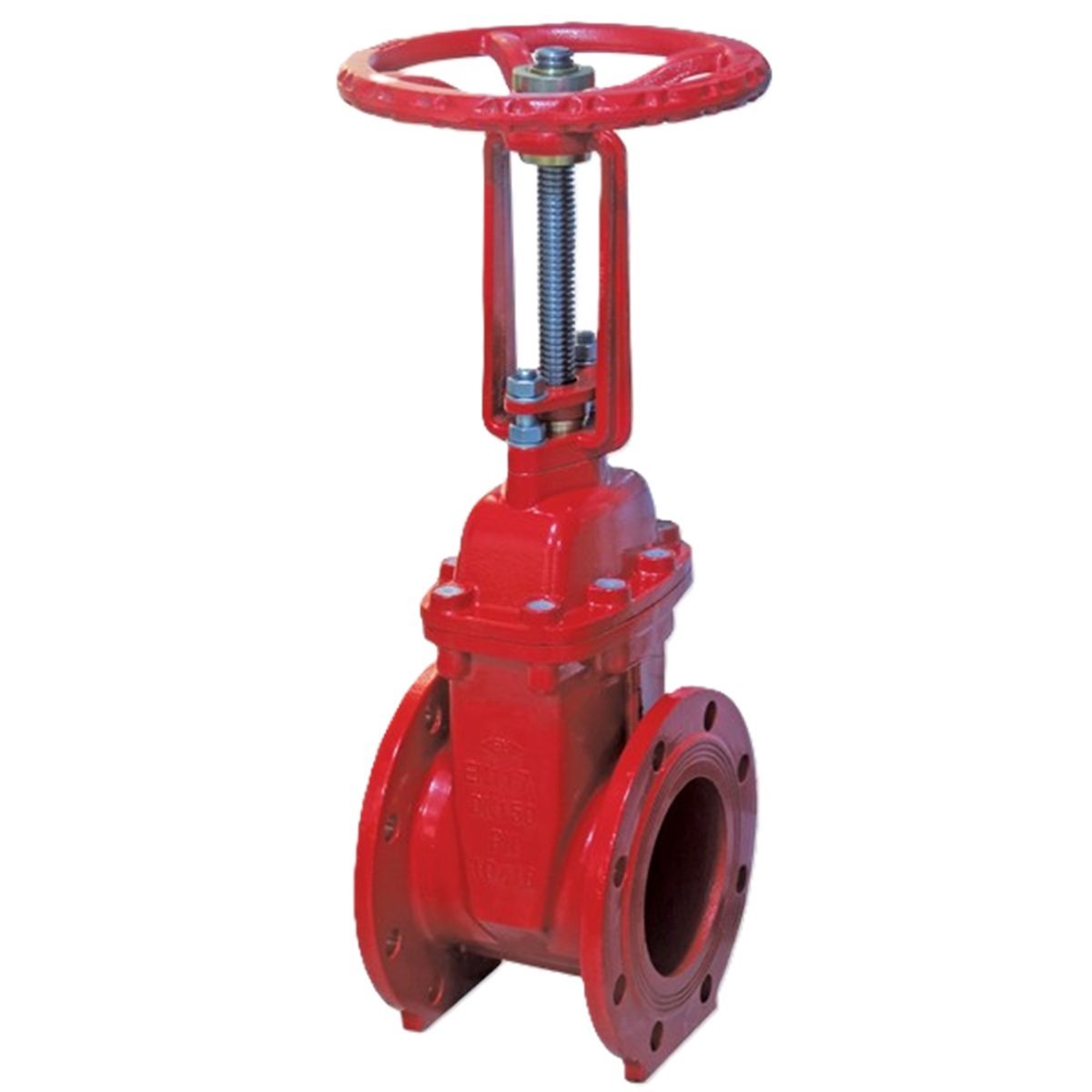

Yükselen Milli Vana Ansı Flanşlı
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., yangın sistemlerinde güvenilirlik ve etkin kontrol sağlamak amacıyla geliştirilmiş Yükselen Milli Vana Ansı Flanşlı ürününü sunmaktadır. Bu vana, bölgesel kontrol ve kesme vanası olarak kullanılırken, izleme anahtarı sayesinde yangın sistemlerinin konumunun görülebilir ve izlenebilir olmasını sağlar.
Vana mili, volanın döndürülmesiyle tam açık ve tam kapalı pozisyonlarını kolaylıkla anlamanızı sağlar. Mil üzerinde yer alan oluklara denk gelecek şekilde montaj edilen ilave izleme anahtarlarıyla, açık ve kapalı konum bilgisi kuru kontak ile otomasyon sistemine aktarılır. Bu özellik, iç ve dış ortamlarda kullanım için uygundur.
Ürün Özellikleri
Bağlantı Şekli: Ansı Flanşlı
Çalışma Basıncı: 300 PSI
Maksimum Çalışma Sıcaklığı: 80°C
Ölçüler: 1” – 12”
Gövde Malzemesi: Demir Döküm
Sürgü Malzemesi: Cr-Ni Kaplı Bronz
Mil Malzemesi: Pirinç veya Paslanmaz Çelik
Volan Malzemesi: Sfero Döküm
Onaylar
UL Listeli
FM Onaylı
Teknik Bilgiler
Yükselen Milli Vana, demir döküm gövdesi ve Cr-Ni kaplı bronz sürgüsü ile dayanıklılık ve uzun ömürlü kullanım sunar. Pirinç veya paslanmaz çelikten imal edilen mili, volanın döndürülmesiyle kolayca hareket eder ve vananın tam açık veya tam kapalı olduğunu anlamanızı sağlar. 300 PSI çalışma basıncına ve 80°C maksimum çalışma sıcaklığına dayanıklıdır. Ansı Flanşlı bağlantı yapısı, farklı boru sistemlerine kolayca entegrasyon sağlar.
Yükselen Milli Vana Ansı Flanşlı Çalışma Prensibi
Volan Döndürme:
Volan Döndürme:
Yükselen milli vananın çalışma süreci, volanın elle veya bir motor aracılığıyla döndürülmesiyle başlar. Volan döndürüldüğünde, vana mili (stem) yukarı veya aşağı hareket eder. Volanın saat yönünde döndürülmesi vanayı kapatırken, saat yönünün tersine döndürülmesi vanayı açar.
Mekanik Hareket:
Volanın döndürülmesi, mili yukarı veya aşağı hareket ettiren vida dişli mekanizması aracılığıyla gerçekleşir. Bu hareket, vananın içindeki sürgünün (disk veya kapak) yukarı veya aşağı hareket etmesine neden olur. Sürgü yukarı hareket ettiğinde vana açılır, aşağı hareket ettiğinde ise vana kapanır.
Konum İzleme:
Vana mili, volanın döndürülmesiyle birlikte yukarı ve aşağı hareket ederken, mil üzerindeki oluklar (notch veya groove) sayesinde vana pozisyonu kolayca izlenebilir. Bu oluklar, vananın tam açık veya tam kapalı konumda olduğunu görsel olarak doğrulamayı sağlar.
İzleme Anahtarı (Opsiyonel):
Yükselen milli vanalarda, mil üzerindeki oluklara denk gelecek şekilde monte edilen izleme anahtarları bulunabilir. Bu anahtarlar, vananın açık veya kapalı konumda olduğunu gösteren elektriksel sinyaller (kuru kontak) gönderir. Bu sinyaller, otomasyon sistemine entegre edilerek vananın durumunu uzaktan izlemeyi ve kontrol etmeyi mümkün kılar.
Sızdırmazlık ve Basınç Yönetimi:
Vananın kapanmasıyla birlikte sürgü, vana yuvasına sıkıca oturarak akışkanın geçişini durdurur ve sızdırmazlığı sağlar. Yükselen milli vanaların tasarımı, basınç kaybının minimumda tutulmasını hedefler, bu da pompa basıncını optimize etmeye yardımcı olur. Demir döküm gövde ve Cr-Ni kaplı bronz sürgü, yüksek dayanıklılık ve uzun ömürlü kullanım sağlar.
Uygulama Alanları
Yükselen Milli Vana Ansı Flanşlı, yangın güvenliği sistemlerinde geniş bir uygulama yelpazesine sahiptir. Özellikle su deposu önünde, pompa emme ve basma hatlarında yaygın olarak kullanılır. Yangın tesisatının birçok noktasında, toz ve gazlı söndürme sistemleri haricinde güvenle kullanılabilir. İç ve dış mekanlarda kullanılabilen bu vana, yangın güvenliği sistemlerinde güvenilir bir çözüm sunar.
Avantajlar
Görsel İzleme: Vana pozisyonunun kolayca izlenebilir olması, sistem güvenliğini artırır.
Düşük Basınç Kaybı: Diğer kontrol ve kesme vanalarına göre daha düşük basınç kaybı sağlar.
Dayanıklılık: Demir döküm gövde ve Cr-Ni kaplı bronz sürgü, uzun ömürlü ve dayanıklı bir yapıya sahiptir.
Yükselen Milli Vana Ansı Flanşlı, yangın güvenliği sistemlerinde etkin kontrol ve güvenilir izleme sağlamak için tasarlanmış önemli bir bileşendir. Kolay izlenebilirlik, düşük basınç kaybı ve dayanıklılık gibi özellikleri sayesinde yangın tesisatlarında kritik bir rol oynar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, bu vananın yangın güvenliği sistemlerinizde size sağladığı avantajları sunmaktan gurur duyuyoruz.
