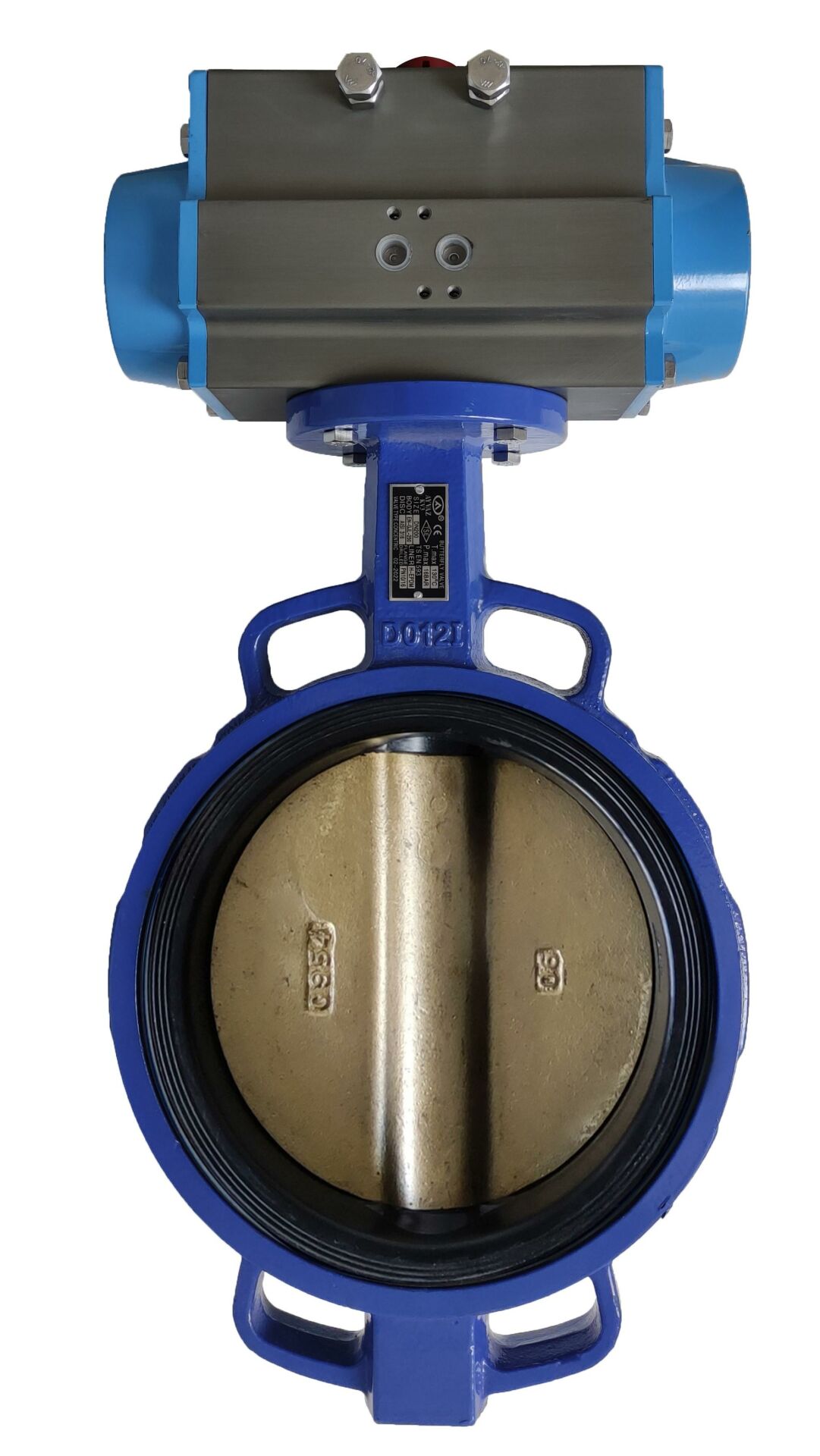

Ayvaz Wafer Kelebek Vana Pnömatik Aktüatörlü KV-17
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030521030ÇEA-300
Wafer Tip Kelebek Vana Çift Etkili Pnömatik Aktüatörlü
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan Wafer Tip Kelebek Vana Çift Etkili Pnömatik Aktüatörlü, endüstriyel tesislerde ve çeşitli uygulama alanlarında yüksek performans ve güvenilirlik sunan üstün nitelikli bir vanadır. Bu kelebek vana, akışkan kontrolünü sağlamak için özel olarak tasarlanmış olup, çift etkili pnömatik aktüatör sayesinde hızlı ve hassas bir şekilde çalışır.
Wafer Tip Kelebek Vana Çift Etkili Pnömatik Aktüatörlü, basınç kayıplarının minimum düzeyde olduğu, kolay açılıp kapanabilen, iyi sızdırmazlık sağlayan, hafif ve kompakt bir yapıya sahip bir vanadır. Kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir ve bu disk, monte edilmiş halde kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır. Sızdırmazlık, Alüminyum Bronz klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı, vana ile boru arasındaki flanşta conta görevi de görür.
Kelebek Vana Teknik Bilgiler
Gövde: GGG-40.3 Sfero Döküm
Klape: Alüminyum Bronz
Mil: AISI 420 Paslanmaz Çelik
Conta: NBR
Maks. Çalışma Sıcaklığı: 90 ºC
Çalışma Basıncı: PN16 (DN 40-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Tipi: Çift Etkili Pnömatik
Wafer Tip Kelebek Vana Çift Etkili Pnömatik Aktüatörlü Çalışma Prensibi
Wafer tip kelebek vanalar, akışkan kontrolünde kullanılan etkili ve verimli bileşenlerdir. Çift etkili pnömatik aktüatör ile donatılmış bu vanaların çalışma prensibi, akışkanın hızlı ve güvenilir bir şekilde yönetilmesini sağlar.
Temel Çalışma Mekanizması
Wafer tip kelebek vanalarda, kapama elemanı olarak adlandırılan disk, düşey eksende yerleştirilmiş bir mil etrafında döner. Bu disk, vananın gövdesine monte edilmiştir ve akışkanın geçişini kontrol eder. Disk, kendi ekseni etrafında 90 derece dönebilir; bu dönüş hareketi, vananın tam açık veya tam kapalı konumda olmasını sağlar.
Çift Etkili Pnömatik Aktüatör
Çift etkili pnömatik aktüatör, basınçlı hava kullanarak vananın açılmasını ve kapanmasını sağlar. Bu tip aktüatörler, hem açma hem de kapama işlemleri için hava basıncı kullanır. Aşağıda, çift etkili pnömatik aktüatörlü wafer tip kelebek vananın çalışma prensibi adım adım açıklanmaktadır:
Açma İşlemi:
- Basınçlı hava, aktüatörün giriş portundan girer ve aktüatör içindeki pistonları hareket ettirir.
- Pistonlar, aktüatör miline bağlı olan vananın diskini döndürerek, vananın açılmasını sağlar.
- Disk, 90 derece döndüğünde vana tam açık konuma gelir ve akışkan serbestçe geçebilir.
Kapatma İşlemi:
- Basınçlı hava, aktüatörün diğer giriş portundan girer ve pistonları ters yönde hareket ettirir.
- Bu hareket, diskini döndürerek vananın kapanmasını sağlar.
- Disk, 90 derece döndüğünde vana tam kapalı konuma gelir ve akışkanın geçişi durur.
Sızdırmazlık ve Güvenlik
Kelebek vanaların sızdırmazlık elemanları, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu sızdırmazlık elemanları, vananın kapalı konumda olduğunda akışkan sızmasını önler. Aynı zamanda, bu elemanlar vana ile boru arasındaki flanşta conta görevi görür, böylece montaj sırasında ekstra contaya ihtiyaç duyulmaz.
Kullanım Alanları:
Isıtma, Havalandırma ve İklimlendirme Sistemleri (HVAC): Enerji verimliliğini artırır ve kontrol sağlar.
Su Arıtma ve Dağıtım Sistemleri: Güvenilir su akış kontrolü sunar.
Maden Sanayii: Dayanıklı yapısıyla zorlu şartlarda bile performans sağlar.
Gemi İnşaası ve Sondaj Tesisleri: Deniz ortamlarına uygun malzemelerle üretilmiştir.
Gıda ve Kimya İşletmeleri: Hijyenik ve güvenilir akış kontrolü sağlar.
Petrol ve Gaz Prosesleri: Yüksek basınç ve sıcaklık dayanımı ile güvenli akış kontrolü.
Yangın Söndürme Sistemleri: Hızlı ve güvenilir açma-kapama mekanizması ile acil durumlarda etkin çözüm.
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vana, endüstriyel tesislerde, su ve gaz dağıtım ağlarında, HVAC sistemlerinde ve daha birçok alanda üstün performans ve güvenilirlik sunar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, müşteri memnuniyetini ve kaliteyi her zaman ön planda tutuyoruz.
