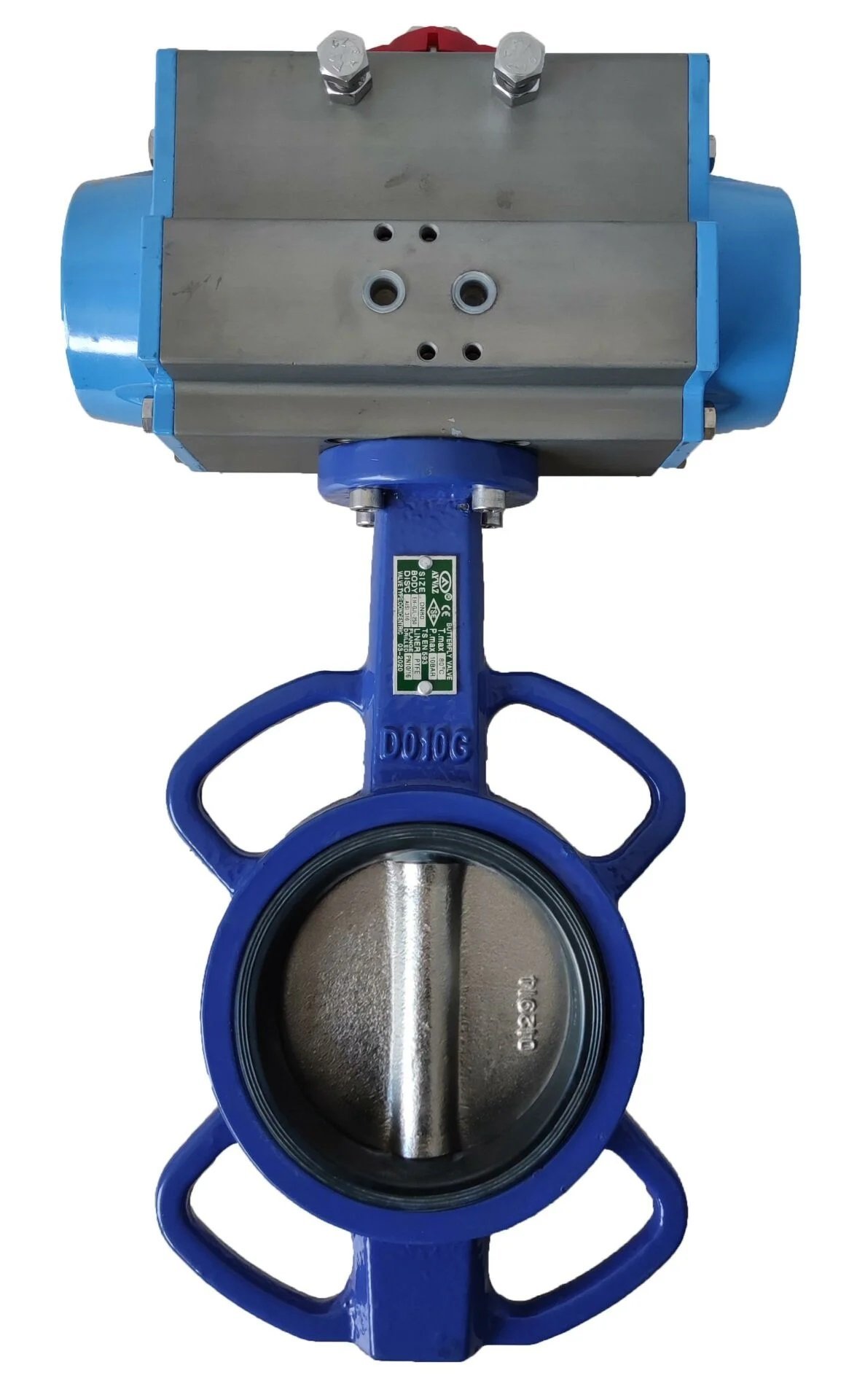

Kelebek Vana Wafer Tip Pnömatik Aktüatörlü KV-7
%60 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
10.408,35 TL
4.163,34 TL
Marka
Stok Kodu
708030504010ÇEA-150
Liste Fiyatı
8.673,62 TL + Kdv
* 800,12 TL den başlayan taksitlerle!
Sepete Ekle
Wafer Tip Kelebek Vana (Çift Etkili Pnömatik Aktüatörlü)
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, sektördeki en kaliteli vanaları sizlere sunmaktan gurur duyuyoruz. Çift etkili pnömatik aktüatörlü Wafer Tip Kelebek Vanalarımız, endüstriyel uygulamalarınız için mükemmel bir seçimdir. Ürünlerimizin sağladığı üstün performans, dayanıklılık ve sızdırmazlık özellikleri ile işlerinizi daha verimli ve güvenli hale getiriyoruz.
Kelebek vanalar, kapama elemanı olarak kullanılan bir disk ile çalışır. Bu disk, düşey eksende yerleştirilmiş bir mil etrafında döner ve tam boru kesitini açıp kapatır. Wafer tip kelebek vanalarımız, elastik veya plastik sızdırmazlık elemanları ile metal klape arasında mükemmel sızdırmazlık sağlar. Bu sızdırmazlık elemanları aynı zamanda vana ile boru arasındaki flanşta conta görevi görür.
Avantajları:
Düşük basınç kayıpları
Kolay açılıp kapanma
Yüksek sızdırmazlık
Hafif yapı
Az yer kaplama
Teknik Özellikler
Gövde: GG25 Pik Döküm
Klape: GGG40.3 Nikel Kaplı Sfero Döküm
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Bağlantılar: Wafer Tip
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16
Aktüatör Çeşitleri: Çift Etkili Pnömatik Aktüatörlü
Kelebek Vananın Çalışma Prensibi
Kelebek vananın kapama elemanı olan disk, düşey eksende yerleştirilmiş bir mil etrafında döner. Disk, mil üzerinde 90 derece döndürülerek açılır veya kapanır. Diskin bu hareketi, akışkanın boru hattından geçişini kontrol eder. Disk, tam açık konumda boru kesitini tamamen açarak maksimum akış sağlar; tam kapalı konumda ise boru kesitini tamamen kapatarak akışın durmasını sağlar.
Pnömatik Aktüatörün Çalışma Prensibi
Çift etkili pnömatik aktüatörler, kelebek vanaların otomatik olarak açılıp kapanmasını sağlar. Pnömatik aktüatörler, sıkıştırılmış hava kullanarak çalışır. Çift etkili aktüatörler, hem açma hem de kapama hareketi için hava basıncını kullanır, bu da daha hızlı ve hassas bir kontrol sağlar.
Açma İşlemi: Sıkıştırılmış hava, aktüatörün belirli bir portuna uygulanarak, pistonu hareket ettirir ve vana milini döndürerek diski açar. Diskin açılması ile akışkanın boru hattından geçişi sağlanır.
Kapama İşlemi: Sıkıştırılmış hava, aktüatörün diğer portuna uygulanarak, pistonu ters yönde hareket ettirir ve vana milini döndürerek diski kapatır. Diskin kapanması ile akışkanın boru hattından geçişi durdurulur.
Pnömatik Aktüatör Kontrol Sistemi
Pnömatik Aktüatör Kontrol Sistemi
Çift etkili pnömatik aktüatörler, genellikle bir kontrol sistemi ile donatılmıştır. Bu sistem, vananın açma ve kapama hareketlerini otomatik olarak kontrol eder. Kontrol sistemi, çeşitli sensörler ve valfler kullanarak, vananın istenen pozisyonda olmasını sağlar. Ayrıca, acil durumlarda manuel kontrol imkanı da sunar.
Uygulama Alanları
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde,
Su arıtma ve dağıtım tesislerinde,
Madencilik sektöründe,
Gemi inşaatı ve sondaj platformlarında,
Gıda, şeker ve kimya sanayi işletmelerinde,
Yangın söndürme sistemlerinde etkin bir şekilde kullanılır.
Bu vana, su, deniz suyu, toz, gaz, atık su ve hava gibi çeşitli medyalarda mükemmel performans sergilemektedir. ORFA, bu vanayı özellikle yüksek kalite ve dayanıklılık gerektiren uygulamalarda tavsiye etmektedir.
Notlar:
KV-7 modeli, DN350 ve üzeri çaplarda yalnızca redüktörlü tip olarak üretilmektedir. Tüm çaplarda redüktörlü tip kullanımı önerilir, bu sayede daha hassas kontrol ve uzun ömürlü kullanım sağlanır.
