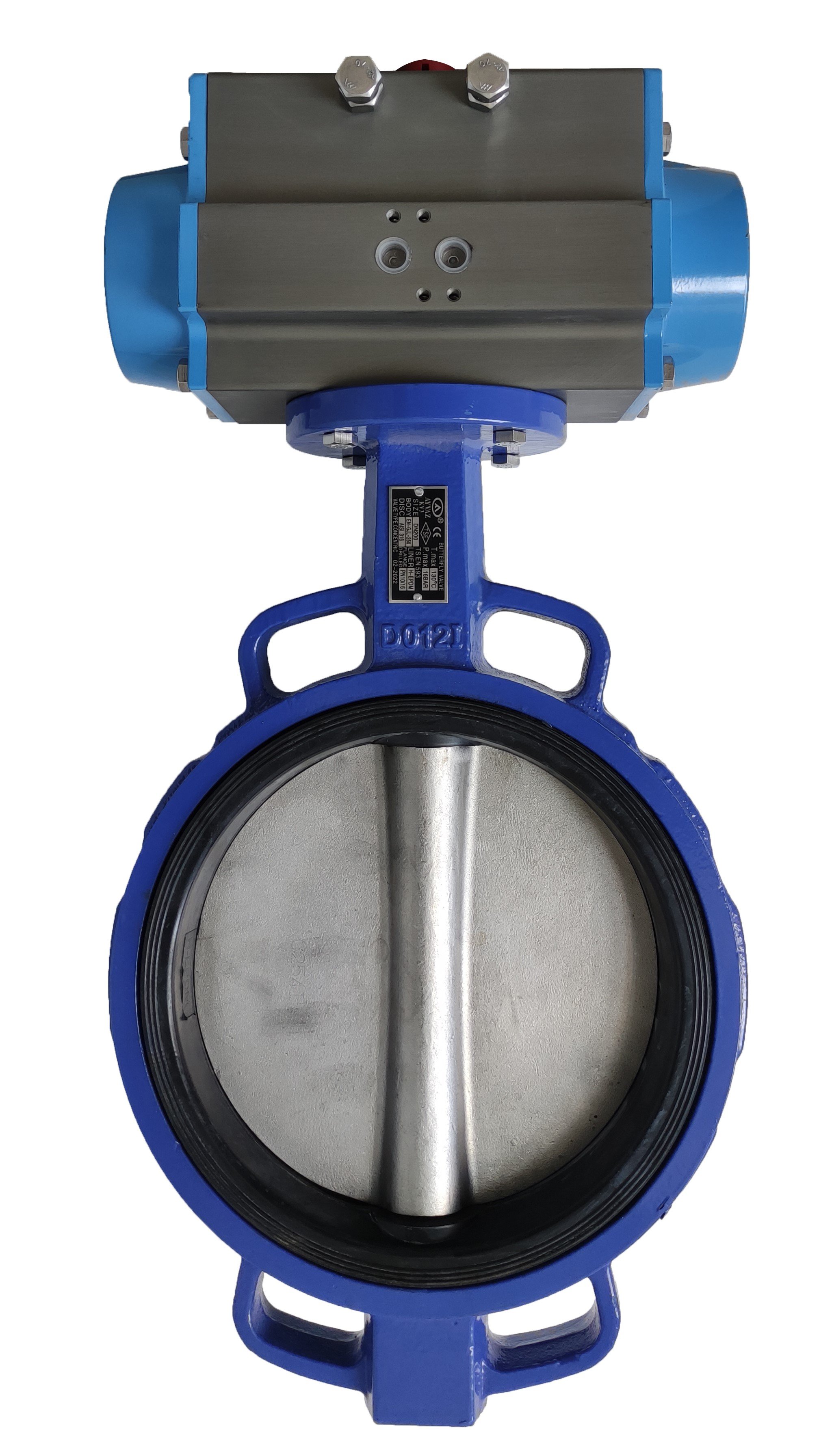

Pnömatik Aktüatörlü Wafer Tip Kelebek Vana – Çift Etkili KV-3 Ayvaz

%60 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
11.409,03 TL
4.563,61 TL
Marka
Stok Kodu
708030500010ÇEA-300
Liste Fiyatı
277,00 USD + Kdv
* 877,05 TL den başlayan taksitlerle!
Seçenekler
Flanş Ölçüsü
Dn 25 Dn 32 Dn 40 Dn 50 Dn 65 Dn 80 Dn 100 Dn 125 Dn 150 Dn 200 Dn 250 Dn 300
Teklif İste
*
*
*
*
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vana

ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satılan bu ürün, yüksek kaliteli malzemelerden üretilmiştir ve güvenilir performans sunar. Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vana, endüstriyel tesislerde ve çeşitli sistemlerde akışkan kontrolü sağlamak amacıyla kullanılan, kapama elemanı düşey eksende yerleştirilmiş bir mil etrafında dönen disk olan bir vanadır. Disk, kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır, bu da akışkanın serbestçe geçişine ya da tamamen durmasına imkan tanır. Sızdırmazlık, Paslanmaz Çelik klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu sızdırmazlık elemanları aynı zamanda vana ile boru arasındaki flanşta conta görevi de görür. Bu tür vanaların avantajları arasında düşük basınç kayıpları, kolay açılıp kapanma, yüksek sızdırmazlık, hafiflik ve kompakt tasarım bulunur.

Kelebek Vana Teknik Bilgiler
Gövde: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Maks. Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Çeşitleri: Çift Etkili Pnömatik Aktüatörlü

Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vana Çalışma Prensibi

Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vana, endüstriyel tesislerde akışkan kontrolü sağlamak için kullanılan gelişmiş bir vana türüdür. Bu vananın çalışma prensibi, basit fakat etkili bir mekanizmaya dayanır. Aşağıda, bu vananın nasıl çalıştığı ve temel işleyiş prensipleri açıklanmaktadır.

Disk ve Mil Hareketi:
  • Kelebek vananın kapama elemanı, merkezi bir mil etrafında dönen bir disktir. Bu disk, vana borusunun iç çapını tam olarak kapatabilecek veya açabilecek şekilde tasarlanmıştır.
  • Vananın açılması ve kapanması, diskin mil etrafında 90 derece döndürülmesi ile gerçekleştirilir. Disk, tam açık konumda boru hattının akış kesitini serbest bırakır, tam kapalı konumda ise akışı tamamen keser.
Pnömatik Aktüatör:
  • Çift etkili pnömatik aktüatör, vananın açma ve kapama işlemlerini gerçekleştiren ana mekanizmadır. Bu aktüatör, basınçlı hava kullanarak diski hareket ettirir.
  • Çift etkili aktüatör, hem açma hem de kapama işlemleri için basınçlı hava gerektirir. Bir yöne hareket etmek için hava verildiğinde, ters yöne hareket etmek için de hava verilmelidir. Bu özellik, vananın daha hassas ve kontrollü bir şekilde çalışmasını sağlar.
Sızdırmazlık:
  • Diskin tam kapanmasını sağlamak ve sızdırmazlığı garanti altına almak için elastik veya plastik sızdırmazlık elemanları kullanılır. Bu elemanlar, disk ile vana gövdesi arasında sıkı bir sızdırmazlık sağlar.
  • Sızdırmazlık elemanları, aynı zamanda vana ile boru arasındaki flanşta conta görevi görür, böylece herhangi bir sızıntıyı önler.
Montaj ve Kontrol:
  • Vananın monte edilmesi sırasında, diskin serbestçe hareket edip etmediği kontrol edilmelidir. Bu, vananın doğru bir şekilde çalışmasını ve akışın kesintisiz bir şekilde devam etmesini sağlar.
  • Vana mili yatay veya düşey konumda olabilir, ancak DN300 ve üzeri çaplarda yatay montaj tercih edilmelidir.

Kelebek Vana Kullanım Alanları

Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, geniş bir uygulama yelpazesi sunar. Bu vanalar, aşağıdaki sistem ve endüstrilerde etkin bir şekilde kullanılabilir:

Isıtma, havalandırma ve iklimlendirme sistemleri
Su arıtma ve dağıtım sistemleri
Maden sanayii
Gemi inşaası ve sondaj tesisleri
Gıda ve kimya işletmeleri
Yangın söndürme sistemleri
Su, deniz suyu, toz, gaz, atık su ve hava

Notlar
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri kelebek vanalarda yalnızca redüktörlü tip üretimi bulunmaktadır. Monte edilmeden önce, diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir, ancak DN300 ve üzeri çaplarda yatay montaj tercih edilmelidir.
Bu ürüne ilk yorumu siz yapın!
Ürün hakkında henüz soru sorulmamış.
Pnömatik Aktüatörlü Wafer Tip Kelebek Vana – Çift Etkili KV-3 Ayvaz ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vanaların satışını yapmaktadır. Yüksek kaliteli GG-25 pik döküm gövde, AISI 316 paslanmaz çelik klape ve H-EPDM conta ile donatılmış bu vanalar, çeşitli endüstriyel uygulamalar için ideal bir çözümdür. Basınç kayıplarını minimize eden ve yüksek sızdırmazlık sağlayan bu vanalar, ısıtma, havalandırma, su arıtma, kimya ve yangın söndürme sistemlerinde güvenilir performans sunar. ORFA'dan güvenle temin edebileceğiniz bu ürünler hakkında detaylı bilgi için web sitemizi ziyaret edin. 708030500010ÇEA-300
