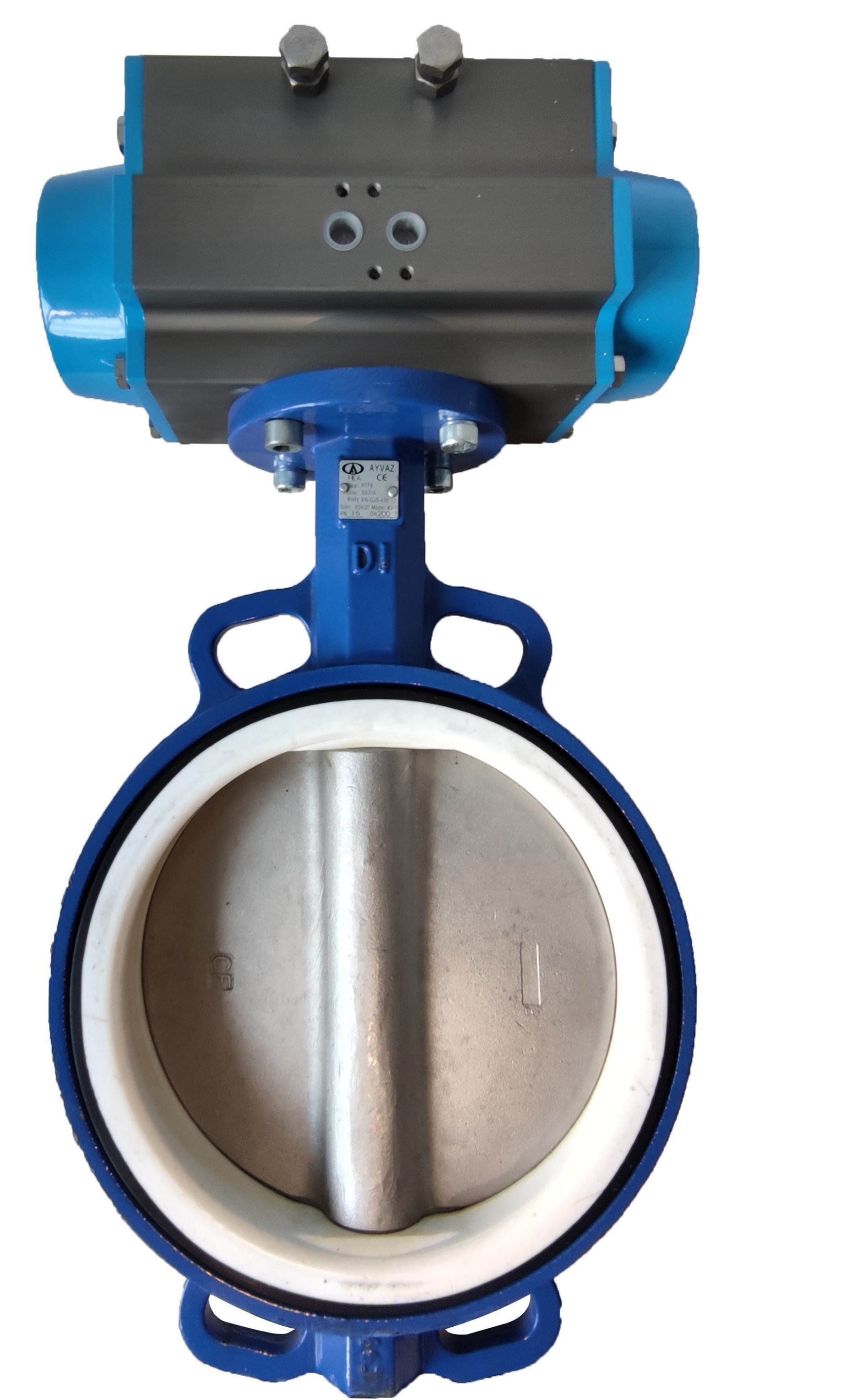

Çift Etkili Pnömatik Aktüatörlü Kelebek Vana KV-1
%60 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
20.499,83 TL
8.199,93 TL
Marka
Stok Kodu
708030498040ÇEA-300
Liste Fiyatı
495,00 USD + Kdv
* 1.575,89 TL den başlayan taksitlerle!
Sepete Ekle
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vana
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, modern endüstriyel uygulamalar için tasarlanmış yüksek performanslı vanalardır. Bu vanalar, düşey eksende yerleştirilmiş bir mil etrafında dönen diski ile tam boru kesitini açıp kapatarak akışkan kontrolünü sağlar. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi görür, bu sayede çift katmanlı güvenlik sağlar.
Wafer Tip Kelebek Vanaların başlıca avantajları arasında düşük basınç kayıpları, kolay açma ve kapama, yüksek sızdırmazlık, hafiflik ve kompakt tasarım bulunur. Bu özellikler, vanaların çeşitli endüstriyel uygulamalarda yaygın olarak tercih edilmesini sağlar.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan bu vanalar, montaj esnasında diskin serbestçe hareket edebildiğinden emin olunmalıdır. Vana mili hem yatay hem de düşey konumda monte edilebilir, ancak DN300 üzeri çaplarda yatay montaj tercih edilir.
Kelebek Vana Ürün Özellikleri
Gövde: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: PTFE
Maksimum Çalışma Sıcaklığı: 110 ºC
Çalışma Basıncı: PN10
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Çeşitleri: Çift Etkili Pnömatik Aktüatörlü
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vana Çalışma Prensibi
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, akışkan kontrolü ve yönlendirilmesinde etkin bir rol oynar. Bu vanaların çalışma prensibi, pnömatik aktüatörün hareketi ile diskin açılıp kapanmasına dayanır. İşte bu vanaların çalışma prensibi hakkında detaylı bir açıklama:
Pnömatik Aktüatörün Rolü
Pnömatik aktüatör, sıkıştırılmış hava basıncını mekanik harekete dönüştürerek vananın açılıp kapanmasını sağlar. Çift etkili aktüatörler, hem açma hem de kapama işlemleri için hava basıncını kullanır. Bu tip aktüatörlerde iki ayrı hava girişi bulunur: biri diski açmak için, diğeri ise diski kapatmak için kullanılır.
Diskin Hareketi
Disk, düşey eksende yerleştirilmiş bir mil etrafında döner. Pnömatik aktüatörün harekete geçmesi ile birlikte disk, vana gövdesinin içinde yer alarak akışkanın geçişini açar veya kapatır. Diskin 90 derece dönmesi, tam açık veya tam kapalı pozisyonu belirler.
Kelebek Vana Sızdırmazlık Mekanizması
Vananın sızdırmazlık özelliği, metal klape ile gövde içindeki elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Disk, kapandığında bu sızdırmazlık elemanlarına temas eder ve akışkanın geçişini tamamen engeller. Aynı sızdırmazlık elemanları, vana ile boru arasındaki flanşta da conta görevi görerek çift katmanlı bir sızdırmazlık sağlar.
Basınç ve Sıcaklık Kontrolü
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, belirli bir basınç ve sıcaklık aralığında çalışacak şekilde tasarlanmıştır. Örneğin, maksimum çalışma sıcaklığı 110 ºC ve çalışma basıncı PN10 olarak belirlenmiştir. Bu sınırlar içinde vana, güvenli ve etkin bir şekilde çalışır.
Kelebek Vana Montaj ve Bakım
Montaj esnasında, vananın serbestçe hareket edebildiğinden emin olunmalıdır. Vana mili hem yatay hem de düşey konumda monte edilebilir, ancak DN300 üzeri çaplarda yatay montaj tercih edilir. Ayrıca, vana uzun ömürlü ve verimli çalışması için periyodik bakım gerektirir. Bu bakım işlemleri, pnömatik aktüatörün ve vananın genel temizliği, hareketli parçaların yağlanması ve sızdırmazlık elemanlarının kontrolünü kapsar.
Kelebek Vana Uygulama Alanları
Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, geniş bir uygulama yelpazesinde kullanılabilir. Başlıca kullanım alanları şunlardır:
Isıtma, Havalandırma ve İklimlendirme Sistemleri: Enerji verimliliğini artırmak ve akışkan kontrolünü sağlamak için idealdir.
Su Arıtma ve Dağıtım Sistemleri: Temiz su ve atık su yönetimi için güvenilir bir çözümdür.
Maden Sanayii: Zorlu çalışma koşullarında yüksek performans sağlar.
Gemi İnşaası ve Sondaj Tesisleri: Deniz suyu ve diğer akışkanların kontrolünde kullanılır.
Gıda ve Kimya İşletmeleri: Hijyenik ve dayanıklı yapısı ile bu sektörlerde tercih edilir.
Yangın Söndürme Sistemleri: Acil durumlarda hızlı ve etkili bir şekilde devreye girer.
Diğer Uygulamalar: Su, deniz suyu, toz, gaz, atık su ve hava gibi çeşitli akışkanların kontrolünde kullanılır.
Notlar
Wafer Tip Kelebek Vanaların tüm çaplarında redüktörlü tiplerin kullanılması tavsiye edilir. DN350 ve üzeri çaplarda ise yalnızca redüktörlü tip üretimi mevcuttur. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., bu ürünlerin üreticisi olmayıp sadece satışını gerçekleştirmektedir.
Bu özellikleri ile Wafer Tip Çift Etkili Pnömatik Aktüatörlü Kelebek Vanalar, endüstriyel uygulamalarda güvenilir, verimli ve uzun ömürlü bir çözüm sunar. Detaylı bilgi ve sipariş için firmamızın web sitesini ziyaret edebilirsiniz.
