Wafer Tip Elektrik Aktüatörlü Kelebek Vana KV-17
0 - Yorum Yap / Yorumları Oku

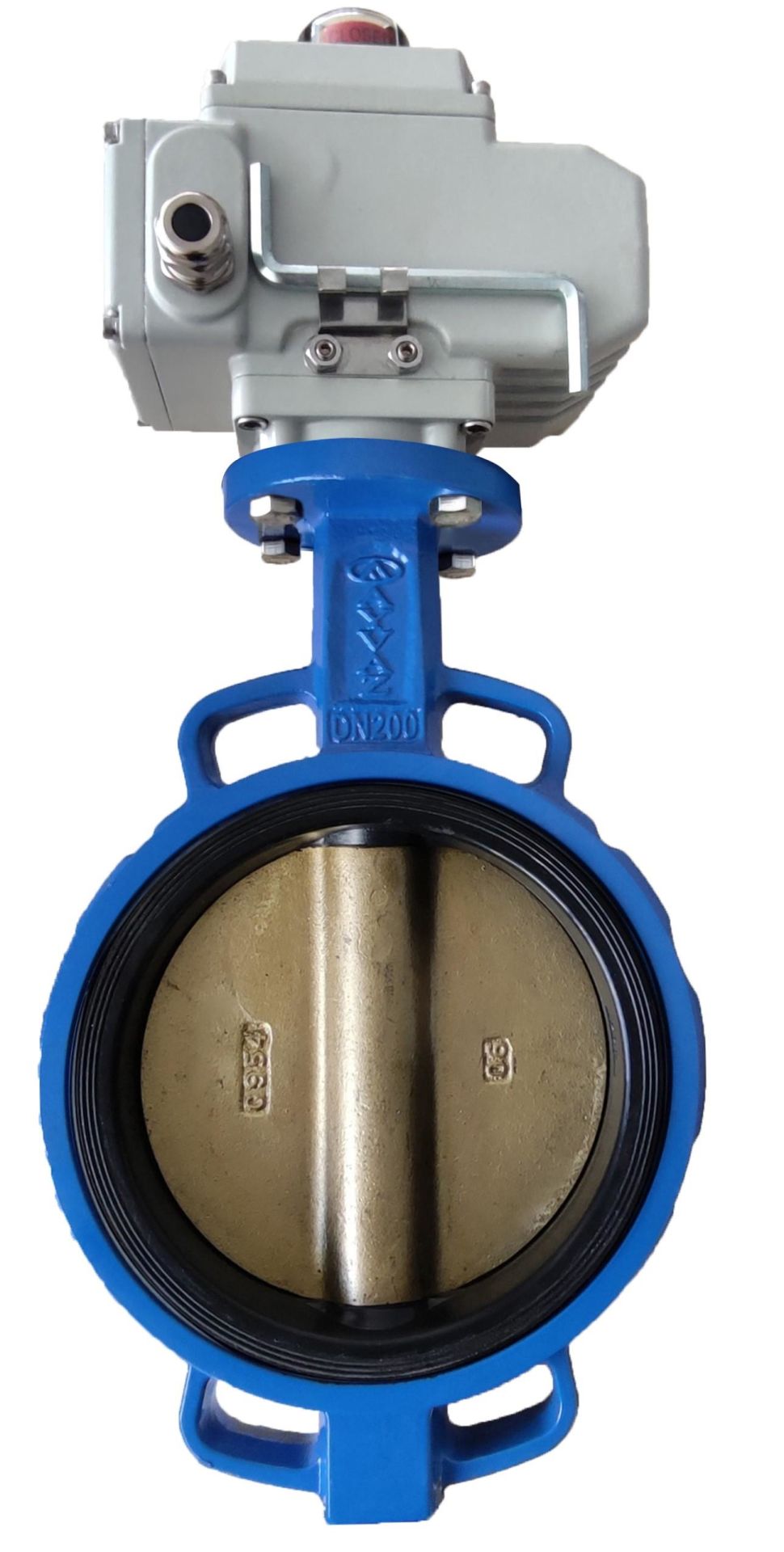

Wafer Tip Elektrik Aktüatörlü Kelebek Vana
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan Wafer Tip Kelebek Vana Elektrik Aktüatörlü, endüstriyel tesislerde ve çeşitli uygulama alanlarında yüksek performans ve güvenilirlik sunan üstün nitelikli bir vanadır. Bu kelebek vana, akışkan kontrolünü sağlamak için özel olarak tasarlanmış olup, çift etkili pnömatik aktüatör sayesinde hızlı ve hassas bir şekilde çalışır.
Wafer Tip Elektrik Aktüatörlü Kelebek Vana, kapama elemanı düşey eksende yerleştirilmiş bir mil etrafında dönen bir disk olan kelebek vanaların bir türüdür. Elektrik aktüatörü sayesinde otomatik olarak açılıp kapanabilen bu vanalar, geniş bir kullanım yelpazesine sahiptir. Disk, monte edildiği boru hattında kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır. Sızdırmazlık, Alüminyum Bronz ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu sızdırmazlık elemanları, vana ile boru arasındaki flanşta conta görevi de yapmaktadır.
Wafer Tip Elektrik Aktüatörlü Kelebek Vanaların avantajları arasında basınç kayıplarının az olması, kolay açılıp kapanması, mükemmel sızdırmazlık özellikleri, hafiflik ve kompakt tasarımı sayesinde az yer kaplaması bulunmaktadır. Ayrıca, elektrik aktüatörü sayesinde manuel müdahaleye gerek kalmadan uzaktan kontrol edilebilir ve otomasyon sistemlerine entegre edilebilir.
Kelebek Vana Ürün Özellikleri
Gövde: GGG-40.3 Sfero Döküm
Klape: Alüminyum Bronz
Mil: AISI 420 Paslanmaz Çelik
Conta: NBR
Maksimum Çalışma Sıcaklığı: 90 ºC
Çalışma Basıncı: PN16 (DN 40-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Türü: Elektrik Aktüatörü
Aktüatör Türü: Elektrik Aktüatörü
Wafer Tip Elektrik Aktüatörlü Kelebek Vana Çalışma Prensibi
Wafer Tip Elektrik Aktüatörlü Kelebek Vanaların çalışma prensibi şu adımlarla açıklanabilir:
Elektrik Sinyali: Vana, elektrik aktüatör ile kontrol edilir. Kontrol sistemi veya manuel bir anahtar aracılığıyla aktüatöre elektrik sinyali gönderilir. Bu sinyal, vananın açılmasını veya kapanmasını tetikler.
Aktüatör Hareketi: Elektrik sinyali, aktüatörün motorunu çalıştırır. Motor, elektrik enerjisini mekanik enerjiye dönüştürerek aktüatör içindeki dişli sistemi hareket ettirir. Bu dişli sistemi, milin dönmesini sağlar.
Milin Dönmesi: Aktüatör tarafından döndürülen mil, vana gövdesinde yer alan disk (klape) ile bağlantılıdır. Mil döndükçe, disk de dönerek boru hattındaki akışkanın geçişini düzenler.
Diskin Konumu: Disk, mil tarafından 90 derece döndürülebilir. Diskin ekseni boyunca tamamen yatay pozisyonda olduğunda vana açıktır ve akışkan serbestçe geçebilir. Disk dikey pozisyonda olduğunda vana kapalıdır ve akışkan geçişi engellenir. Diskin ara pozisyonları, akış miktarını düzenlemek için kullanılır.
Sızdırmazlık: Disk, vana gövdesindeki elastik veya plastik conta ile temas halindedir. Bu conta, sızdırmazlık sağlamak ve akışkanın dışarı sızmasını engellemek için disk etrafında sıkı bir bağlantı oluşturur.
Geri Bildirim: Bazı elektrik aktüatörlü kelebek vanalar, disk pozisyonunu izlemek ve geri bildirim sağlamak için pozisyon sensörleri ile donatılmıştır. Bu sensörler, kontrol sistemine vananın açık veya kapalı olduğunu bildirir.
Avantajları:
Otomatik Kontrol: Elektrik aktüatör sayesinde vana, uzaktan veya otomatik olarak kontrol edilebilir, bu da işletme verimliliğini artırır.
Hızlı ve Kolay Operasyon: Vana hızlı bir şekilde açılıp kapanabilir ve az yer kaplar.
Yüksek Sızdırmazlık: Elastik veya plastik conta sayesinde yüksek sızdırmazlık sağlanır.
Düşük Basınç Kaybı: Akışkanın geçişi sırasında düşük basınç kaybı meydana gelir.
Kullanım Alanları:
Isıtma, Havalandırma ve İklimlendirme Sistemleri: HVAC sistemlerinde akış kontrolü sağlar.
Su Arıtma ve Dağıtım Sistemleri: Temiz su ve atık su yönetiminde kullanılır.
Maden Sanayii: Maden işleme ve taşımada akış kontrolü.
Gemi İnşaası ve Sondaj Tesisleri: Denizcilik ve offshore sondaj uygulamaları.
Gıda ve Kimya İşletmeleri: Gıda üretimi ve kimyasal işlemlerde güvenli ve hijyenik akış kontrolü.
Petrol ve Gaz Prosesleri: Petrol rafinerileri ve gaz işleme tesislerinde.
Yangın Söndürme Sistemleri: Yangınla mücadele sistemlerinde güvenli ve hızlı açma/kapama.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin Wafer Tip Elektrik Aktüatörlü Kelebek Vanaları, geniş uygulama alanları ve üstün teknik özellikleri ile endüstriyel tesislerde güvenilir bir çözüm sunar. Kalite ve dayanıklılık ile tanınan bu vanalar, operasyonel verimliliği ve güvenliği artırır.
