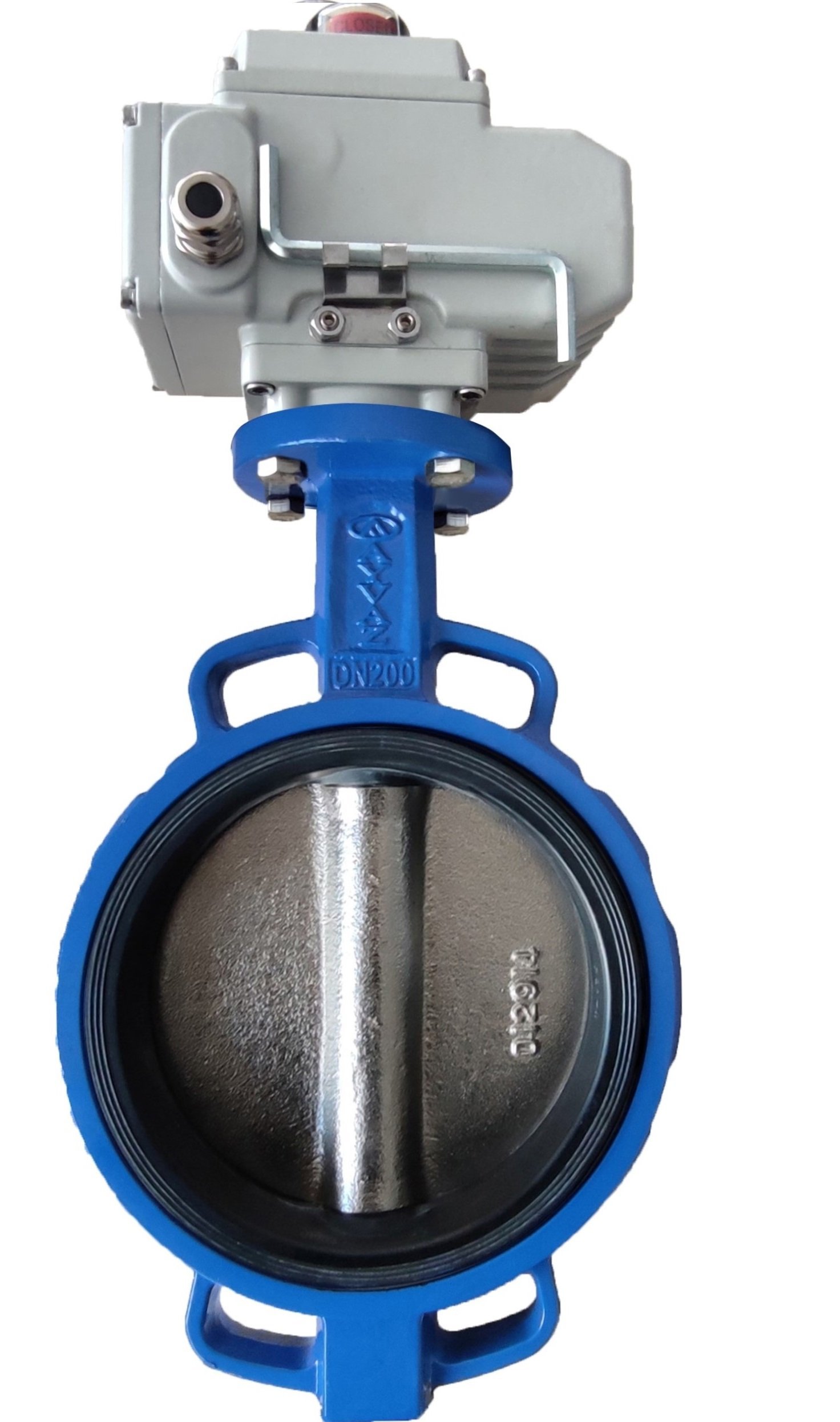

Kelebek Vana Wafer Tip Elektrik Aktüatörlü KV-7
0 - Yorum Yap / Yorumları Oku
Kelebek Vana Wafer Tip Elektrik Aktüatörlü
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., geniş bir kullanım alanına sahip olan Kelebek Vana Wafer Tip Elektrik Aktüatörlü ürünlerinin satışını yapmaktadır. Kelebek vanalar, boru hatlarındaki akışkanların kontrolü ve yönlendirilmesinde kullanılan, basınç kayıplarının minimum olduğu, hafif yapısıyla dikkat çeken vanalardır. Elektrik aktüatörlü bu modeller, otomasyon sistemlerine entegre edilerek uzaktan kontrol ve operasyonel verimlilik sağlar.
Ürün Özellikleri:
Gövde: GG25 Pik Döküm
Klape: GGG40.3 Nikel Kaplı Sfero Döküm
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Bağlantılar: Wafer Tip
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16
Aktüatör Çeşitleri: Elektrik Aktüatörlü
Teknik Bilgiler:
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen diskten oluşur. Bu disk, monte edilmiş halde kendi ekseni etrafında dönerek boru kesitini tamamen açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de görür.
Bu vanaların avantajları arasında düşük basınç kayıpları, kolay açılıp kapanma, yüksek sızdırmazlık, hafiflik ve az yer kaplaması bulunmaktadır.
Kelebek Vana Wafer Tip Elektrik Aktüatörlü Çalışma Prensibi:
Kelebek vanalar, akışkanların boru hatları içerisindeki akışını kontrol etmek için kullanılan önemli bir valf türüdür. Wafer tip kelebek vanalar, kompakt tasarımları ve hafif yapılarıyla öne çıkar. Elektrik aktüatörlü modeller, otomasyon sistemleri ile entegrasyonu mümkün kılarak, uzaktan kontrol edilebilirlik ve operasyonel verimlilik sağlar. Bu yazıda, kelebek vana wafer tip elektrik aktüatörlü ürünlerin çalışma prensibini detaylandıracağız.
1. Temel Yapı ve Bileşenler:
Kelebek vananın temel bileşenleri arasında gövde, klape (disk), mil ve sızdırmazlık elemanları bulunur. Elektrik aktüatörlü modellerde ayrıca bir elektrik motoru ve kontrol ünitesi de bulunur.
Gövde: Vananın dış yapısını oluşturan ve boru hattına monte edilen kısımdır.
Klape: Akışkanın akışını kesmek veya serbest bırakmak için dönen disk. GGG40.3 nikel kaplı sfero döküm malzemeden yapılmıştır.
Mil: Klapeyi döndürmek için kullanılan paslanmaz çelik çubuk. AISI 420 paslanmaz çelikten üretilmiştir.
Sızdırmazlık Elemanları: H-EPDM conta, klape ve gövde arasındaki sızdırmazlığı sağlar.
2. Elektrik Aktüatörünün Rolü:
Elektrik aktüatörlü kelebek vanalarda, vananın açılması ve kapanması elektrik motoru tarafından sağlanır. Aktüatör, elektrik enerjisini mekanik harekete çevirir ve mil üzerinde döner. Bu dönüş hareketi, klapenin kendi ekseni etrafında dönmesini sağlar. Aktüatör, belirli bir açıya kadar klapeyi döndürerek akışkanın akışını kontrol eder.
Açma İşlemi: Elektrik aktüatöründen gelen komut ile mil, klapeyi 90 dereceye kadar döndürür. Klape, boru hattındaki akışı serbest bırakacak şekilde dik konuma gelir.
Kapama İşlemi: Elektrik aktüatöründen gelen kapama komutu ile mil, klapeyi 90 derece geri döndürür. Klape, boru hattındaki akışı kesecek şekilde yatay konuma gelir.
3. Sızdırmazlık ve Basınç Kontrolü:
Sızdırmazlık, klape ile gövde arasında yer alan H-EPDM conta ile sağlanır. Klape kapandığında, conta sıkı bir şekilde klape etrafını sarar ve akışkanın sızmasını önler. Wafer tip montajda, kelebek vana flanşlar arasında sıkıca tutturulur ve conta aynı zamanda boru hattına sızdırmaz bir bağlantı sağlar.
4. Avantajlar:
Hızlı ve Kolay Kontrol: Elektrik aktüatörler sayesinde vananın açma ve kapama işlemleri hızlı ve kolay bir şekilde gerçekleştirilir.
Uzaktan Kumanda: Otomasyon sistemleri ile entegre edilerek uzaktan kontrol edilebilirlik sağlanır.
Yüksek Sızdırmazlık: H-EPDM conta ile mükemmel sızdırmazlık sağlanır, bu da enerji verimliliği ve güvenlik açısından önemlidir.
Kompakt ve Hafif Tasarım: Wafer tip kelebek vanalar, kompakt ve hafif yapıları sayesinde montaj ve bakım kolaylığı sunar.
Kullanım Alanları:
Isıtma, havalandırma ve iklimlendirme sistemleri
Su arıtma ve dağıtım sistemleri
Maden sanayii
Gemi inşası ve sondaj tesisleri
Şeker sanayi, gıda ve kimya işletmeleri
Yangın söndürme sistemleri
Su, deniz suyu, toz, gaz, atık su ve hava
Montaj ve Kullanım Tavsiyeleri:
Vana montajı sırasında diskin serbestçe hareket ettiğinden emin olunmalıdır.
Vana mili yatay veya düşey konumda olabilir, ancak DN300 ve üzeri çaplar için yatay montaj tercih edilmelidir.
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanımı tavsiye edilir. DN350 ve üzeri kelebek vanalarda yalnızca redüktörlü tip üretimi bulunmaktadır.
