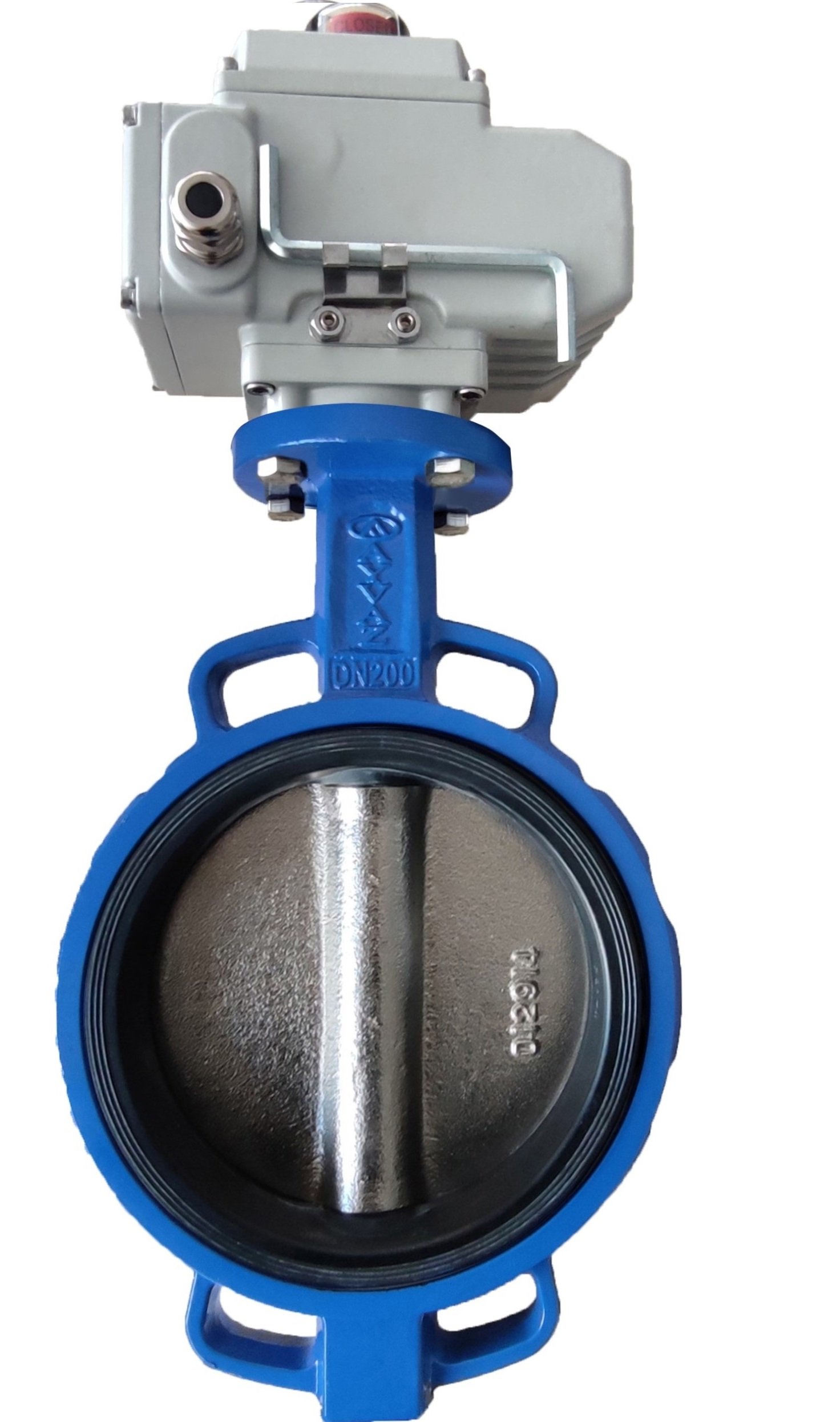

Ayvaz Elektrik Aktüatörlü Kelebek Vana Wafer Tip KV-3
0 - Yorum Yap / Yorumları Oku
Wafer Tip Elektrik Aktüatörlü Kelebek Vana
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., Wafer Tip Elektrik Aktüatörlü Kelebek Vanaların satışını yapmaktadır. Bu vanalar, endüstriyel ve ticari uygulamalarda akışkanların kontrolü için ideal çözümler sunar. Kelebek vanalar, kapama elemanı olarak düşey eksende yerleştirilmiş bir mil etrafında dönen bir disk kullanır. Disk, kendi ekseni etrafında dönerek boru kesitini tamamen açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Aynı zamanda, bu elemanlar vana ile boru arasındaki flanşta conta görevi görür.
Wafer Tip Elektrik Aktüatörlü Kelebek Vana, kolay montajı, yüksek performansı ve güvenilirliği ile dikkat çeker. Kapama elemanı olan disk, akışkanın serbestçe geçişini sağlar veya akışını keser. Monte edilmeden önce, diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili, yatay veya düşey konumda olabilir, ancak DN300 üzerindeki vanalar için yatay montaj tercih edilmelidir.
Bu tür kelebek vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, yüksek sızdırmazlık sağlaması, hafifliği ve az yer kaplamasıdır. Tek etkili pnömatik aktüatörler, vana açıldığında otomatik olarak kapanarak enerji tasarrufu sağlar ve operatör müdahalesini en aza indirir..
Kelebek Vana Teknik Bilgiler
Gövde: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Çeşitleri: Elektrik Aktüatörlü
Wafer Tip Elektrik Aktüatörlü Kelebek Vana Çalışma Prensibi
1. Disk ve Mil Mekanizması: Wafer Tip Elektrik Aktüatörlü Kelebek Vana'nın temel bileşeni, düşey eksende yerleştirilmiş bir mil etrafında dönen disk şeklindeki kapama elemanıdır. Bu disk, boru hattında tam boru kesitini açıp kapatarak akışkanın geçişini kontrol eder.
2. Elektrik Aktüatörü: Elektrik aktüatörü, vana milini döndürmek için gerekli gücü sağlayan bir cihazdır. Elektrik sinyali aldığında, aktüatör içerisindeki motor harekete geçer ve vananın diski belirli bir açıya kadar döndürülür. Bu açı, vananın açık veya kapalı konumunu belirler.
3. Sızdırmazlık: Kelebek vana, diskin metal yüzeyi ile vana gövdesi içindeki elastik veya plastik sızdırmazlık elemanları arasında sızdırmazlık sağlar. Bu elemanlar, vananın kapalı konumdayken akışkanın kaçmasını önler. Aynı zamanda, vana ile boru arasındaki flanşta conta görevi görerek sızdırmazlığı artırır.
4. Açma ve Kapama Hareketi:
Açma: Elektrik aktüatörü, vanaya açma komutu verildiğinde, disk mil etrafında döner ve boru hattındaki akışkanı serbest bırakır. Disk, akışın geçişine izin verecek şekilde tam açık pozisyona gelir.
Kapama: Kapatma komutu verildiğinde ise disk ters yönde dönerek boru hattını kapatır ve akışkanın geçişini engeller.
5. Pozisyon Kontrolü: Elektrik aktüatörlü kelebek vanalar, disk pozisyonunu hassas bir şekilde kontrol edebilir. Bu sayede vananın kısmi açılması veya kapatılması mümkündür. Aktüatör, belirli bir pozisyonda durarak akışkan debisini ayarlayabilir.
6. Montaj ve Konum: Vana mili yatay veya düşey konumda monte edilebilir. Ancak, büyük çaplı vanalarda (DN300 ve üzeri) yatay montaj tercih edilmelidir. Bu, disk hareketinin daha verimli ve güvenilir olmasını sağlar.
Kelebek Vana Avantajlar
Uzaktan Kontrol: Elektrik aktüatör sayesinde vana uzaktan ve otomatik olarak kontrol edilebilir.
Hızlı Tepki: Elektrik aktüatörlü vanalar, hızlı açma ve kapama süreleri ile acil durumlarda etkin çözüm sunar.
Hassas Kontrol: Diskin pozisyonu hassas bir şekilde ayarlanabilir, bu sayede akışkan debisi istenilen seviyede tutulabilir.
Dayanıklılık: Paslanmaz çelik ve yüksek kaliteli malzemeler kullanılarak üretilen bu vanalar, uzun ömürlü ve güvenilirdir.
Kullanım Alanları
Wafer Tip Elektrik Aktüatörlü Kelebek Vana, çeşitli endüstriyel ve ticari uygulamalarda kullanılmaktadır. İşte başlıca kullanım alanları:
Isıtma, Havalandırma ve İklimlendirme Sistemleri: HVAC sistemlerinde sıcak ve soğuk su devrelerinde akış kontrolü sağlar.
Su Arıtma ve Dağıtım Sistemleri: Temiz ve atık suyun kontrol edilmesi ve yönlendirilmesinde etkilidir.
Maden Sanayii: Madenlerde kullanılan çeşitli sıvıların ve gazların kontrolünde kullanılır.
Gemi İnşaası ve Sondaj Tesisleri: Deniz suyu ve diğer sıvıların yönetimi için idealdir.
Gıda ve Kimya İşletmeleri: Gıda güvenliği ve kimyasal dayanıklılık gerektiren ortamlarda kullanılır.
Yangın Söndürme Sistemleri: Acil durumlarda hızlı ve güvenilir bir akış kontrolü sağlar.
Diğer Uygulamalar: Su, deniz suyu, toz, gaz, atık su ve hava gibi çeşitli akışkanların kontrolü için uygundur.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından sunulan Wafer Tip Elektrik Aktüatörlü Kelebek Vana, yüksek performansı ve güvenilirliği ile geniş bir uygulama yelpazesinde kullanılabilir. Özellikle düşük basınç kayıpları, kolay montaj ve bakım avantajları sayesinde tercih edilen bu vanalar, endüstriyel ve ticari projelerinizde ideal bir çözüm sunar.
