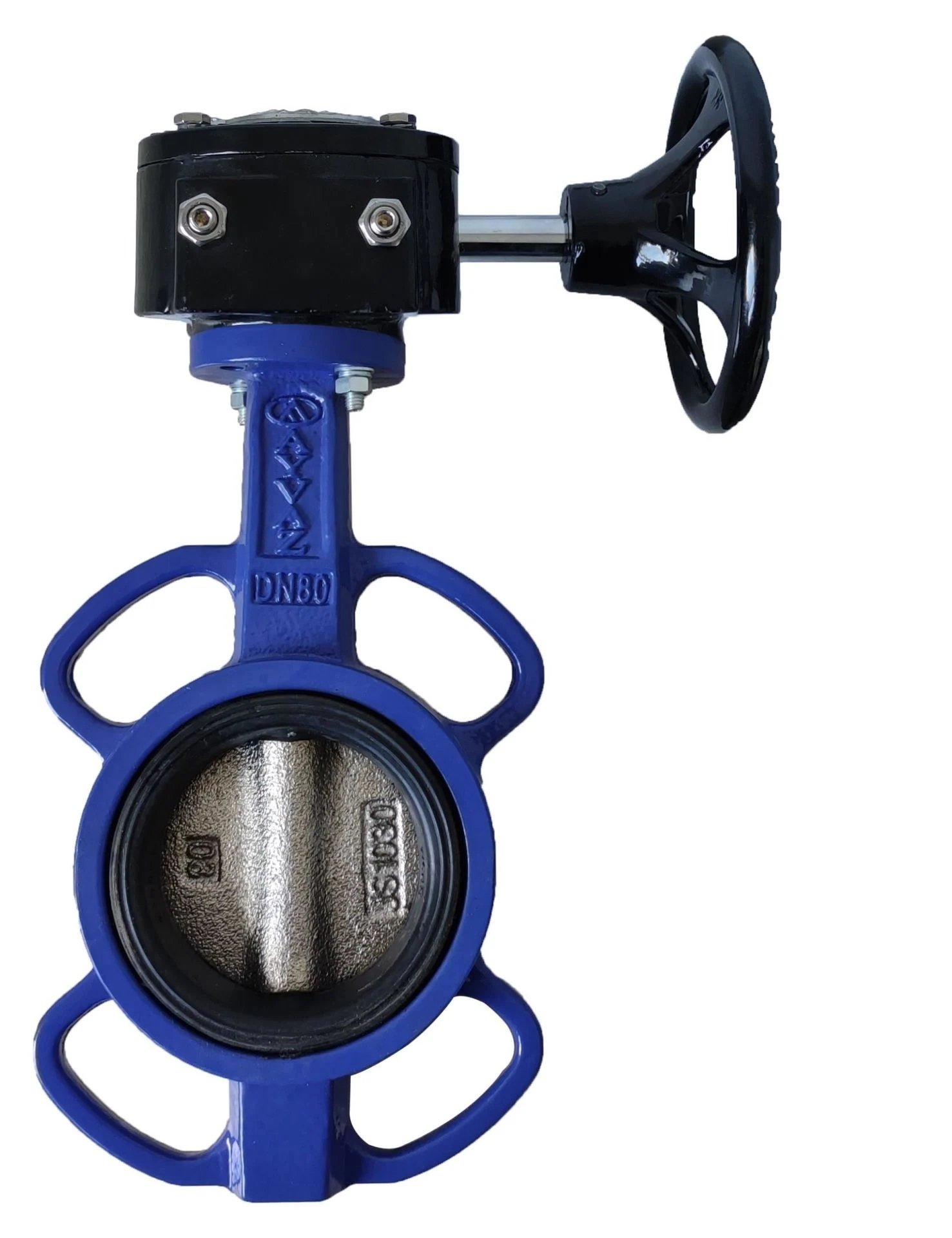

Ayvaz Redüktörlü Kelebek Vana Wafer Tip KV-7
0 - Yorum Yap / Yorumları Oku
Wafer Tip Kelebek Vana Redüktörlü Nikel Klapeli Epdm Contalı
Wafer Tip Kelebek Vana Redüktörlü Nikel Klapeli EPDM Contalı, çeşitli endüstriyel uygulamalarda üstün performans ve güvenilirlik sunan yüksek kaliteli bir vanadır. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan bu ürün, özellikle ısıtma, havalandırma, su arıtma ve dağıtım sistemleri gibi alanlarda geniş bir kullanım yelpazesi sunar.
Teknik Bilgiler:
Çap Aralığı: DN25 – DN600
Gövde Malzemesi: GG25 Pik Döküm
Klape Malzemesi: GGG40.3 Nikel Kaplı Sfero Döküm
Mil Malzemesi: SS420 (DN25-DN300), SS431 (DN350-DN600)
Sızdırmazlık Elemanı: EPDM Conta
Bağlantı Tipi: Wafer Tip
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Prensibi
Disk ve Mil Hareketi:
Disk: Vananın ana kapama elemanı olan disk, düşey eksende yerleştirilmiş bir mil etrafında döner. Disk, tam açık pozisyonda akışkanın serbestçe geçmesine izin verirken, tam kapalı pozisyonda akışı tamamen durdurur.
Mil: Disk, mil adı verilen bir eksen etrafında döner. Mil, manuel veya aktüatör yardımıyla dönme hareketi sağlar. Redüktörlü tipte, bu dönüş hareketi redüktör aracılığıyla daha hassas ve kontrollü bir şekilde gerçekleştirilir.
Açma ve Kapama Mekanizması:
Açık Pozisyon: Mil, diskle birlikte 90 derece döndüğünde, disk boru hattına paralel hale gelir ve tam açık pozisyonda akışkanın serbestçe geçişine izin verir.
Kapalı Pozisyon: Mil, diskle birlikte 90 derece döndüğünde, disk boru hattına dik hale gelir ve tam kapalı pozisyonda akışkanın geçişini tamamen engeller.
Sızdırmazlık:
EPDM Conta: Disk ile vana gövdesi arasındaki sızdırmazlık, elastik veya plastik bir sızdırmazlık elemanı olan EPDM conta ile sağlanır. EPDM, mükemmel bir sızdırmazlık ve korozyon direnci sunar.
Conta Görevi: EPDM conta aynı zamanda vana ile boru arasındaki flanşta conta görevi görerek sızdırmazlığı iki katına çıkarır.
Redüktörlü Aktüatör:
Redüktör: Vananın açma ve kapama işlemlerinde redüktörlü aktüatör kullanılır. Redüktör, dönüş hareketini yavaşlatarak daha hassas ve kontrollü bir şekilde disk hareketi sağlar. Bu özellik, özellikle büyük çaplı vanalarda (DN350 ve üzeri) önemlidir.
Aktüatör Çeşitleri: Vananın miline bağlı aktüatörler manuel, elektrikli veya pnömatik olabilir, bu da kullanıcıya esneklik ve kullanım kolaylığı sağlar.
Montaj ve Kontrol:
Wafer Tip Bağlantı: Wafer tip kelebek vanalar, flanşlar arasına monte edilir. Montaj sırasında, disk ve milin serbestçe hareket edip etmediği kontrol edilmelidir.
Mil Konumu: Mil yatay veya düşey konumda olabilir. Ancak, DN300 ve üzeri vanalarda yatay montaj tercih edilmelidir.
Avantajlar:
Basınç Kaybı: Basınç kayıplarının az olması sayesinde enerji verimliliği sağlanır.
Kolay Kullanım: Kolay açılıp kapanma özelliği ile kullanım rahatlığı sunar.
Sızdırmazlık: EPDM conta ile mükemmel sızdırmazlık performansı.
Hafiflik ve Kompaktlık: Hafif ve az yer kaplayan tasarımı ile montaj ve bakım kolaylığı.
Kullanım Alanları:
Isıtma, Havalandırma ve İklimlendirme Sistemleri (HVAC): Bu vanalar, HVAC sistemlerinde güvenilir ve etkili akış kontrolü sağlar.
Su Arıtma ve Dağıtım Sistemleri: Su arıtma tesislerinde ve dağıtım hatlarında kullanılarak suyun güvenli ve verimli bir şekilde yönetilmesine yardımcı olur.
Maden Sanayii: Maden işleme tesislerinde zorlu koşullara dayanıklı akış kontrolü sunar.
Gemi İnşaası ve Sondaj Tesisleri: Deniz suyu ve diğer akışkanların kontrolünde etkin çözümler sunar.
Şeker Sanayi, Gıda ve Kimya İşletmeleri: Hijyenik ve güvenli akış kontrolü için uygundur.
Yangın Söndürme Sistemleri: Yangın söndürme sistemlerinde hızlı ve güvenilir kontrol sağlar.
Genel Endüstriyel Uygulamalar: Su, deniz suyu, toz, gaz, atık su ve hava gibi çeşitli akışkanların kontrolünde kullanılır.
Wafer Tip Kelebek Vana Redüktörlü Nikel Klapeli EPDM Contalı, tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. Özellikle DN350 ve üzeri çaplarda sadece redüktörlü tip üretimi bulunmaktadır. Bu sayede daha hassas ve güvenli bir akış kontrolü sağlanır.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., bu yüksek performanslı kelebek vanaların satışını yapmaktadır ve endüstriyel tesislerin ihtiyaçlarına yönelik ideal çözümler sunmaktadır. Ürünlerimiz hakkında daha fazla bilgi almak ve sipariş vermek için bizimle iletişime geçebilirsiniz.
Wafer Tip redüktörlü kelebek vana broşü buradan indirebilirsiniz
Wafer Tip redüktörlü kelebek vana broşü buradan indirebilirsiniz
