Kelebek Vana Wafer Tip Redüktörlü KV-1 Ayvaz
%60 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
17.504,83 TL
7.001,93 TL
Kategori
Marka
Stok Kodu
708030498040RED-300
Liste Fiyatı
425,00 USD + Kdv
* 1.345,65 TL den başlayan taksitlerle!
Sepete Ekle

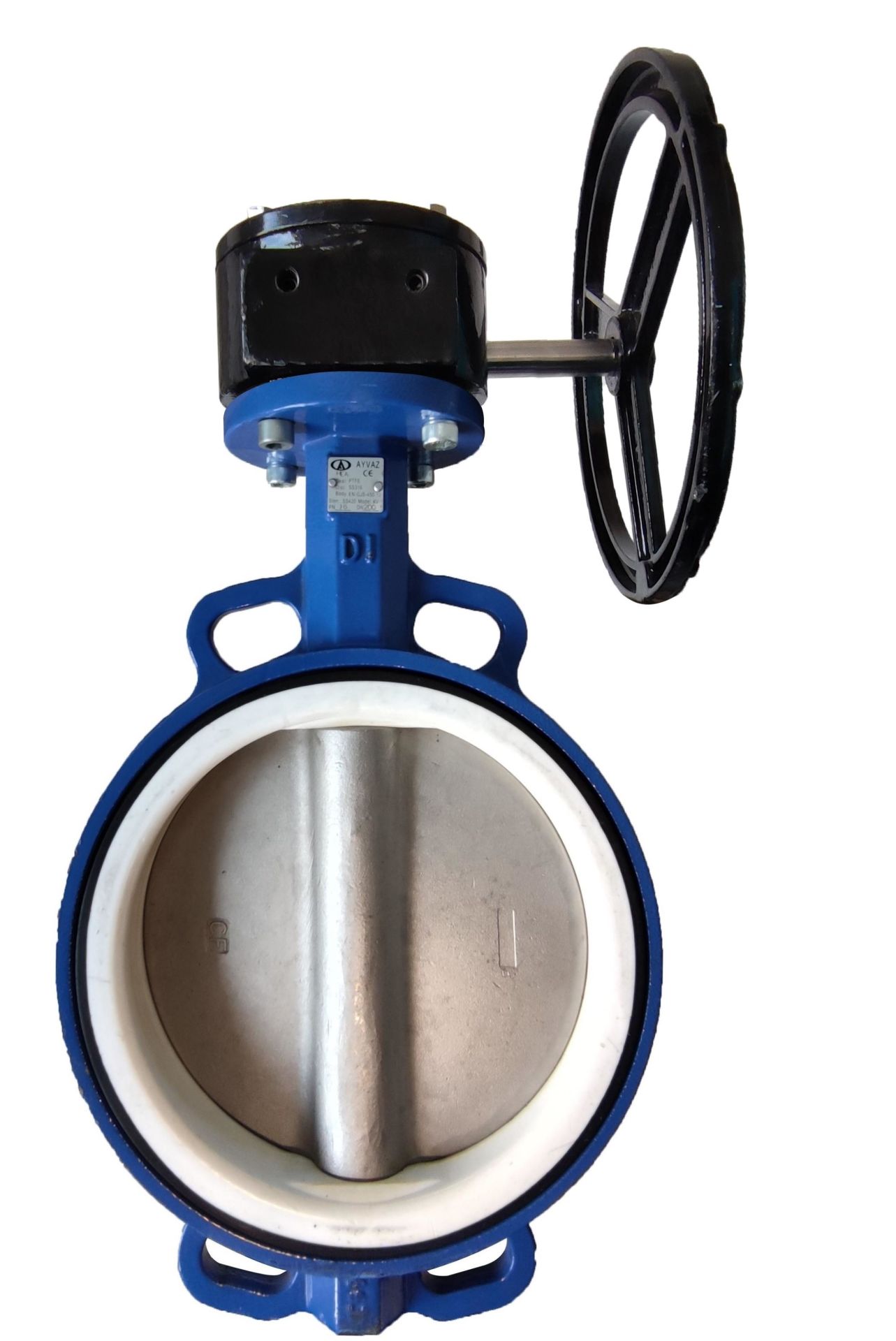

Ayvaz Wafer Tip Redüktörlü Kelebek Vana KV-1 Teflon Contalı
Ayvaz Wafer Tip Redüktörlü Kelebek Vana KV-1 Teflon Contalı, endüstriyel tesisatların vazgeçilmez bir parçasıdır. Bu vanalar, akışkanın kontrolünü sağlayarak, sistemin verimli ve güvenli bir şekilde çalışmasını sağlar. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., geniş ürün yelpazesi içinde yüksek kaliteli Teflon Contalı Wafer tip redüktörlü kelebek vanaları da satışa sunmaktadır.
Kelebek vanalar, kapama elemanı olan diskin, düşey eksende yerleştirilmiş bir mil etrafında dönmesiyle çalışır. Disk, kendi ekseni etrafında dönerek tam boru kesitini açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar, aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapar.
Ürün Özellikleri:
Gövde: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: PTFE
Maksimum Çalışma Sıcaklığı: 110 ºC
Çalışma Basıncı: PN10
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Çeşitleri: Redüktörlü
Teknik Bilgiler
Ayvaz Wafer Tip Redüktörlü Kelebek Vana KV-1 Teflon Contalı, özellikle yüksek performans ve dayanıklılık gerektiren uygulamalarda tercih edilir. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin sattığı bu vanalar, üstün malzeme kalitesi ve mühendislik tasarımı ile uzun ömürlü ve güvenilir bir çözüm sunar. Vanaların redüktörlü aktüatörleri, hassas ve kolay kontrol sağlar. DN350 ve üzeri kelebek vanalar, sadece redüktörlü tipte üretilmektedir, bu da büyük çaplı boru hatlarında güvenilirliği artırır.
Wafer Tip Redüktörlü Kelebek Vana - Çalışma Prensibi
Wafer tip redüktörlü kelebek vanalar, akışkan kontrolünde basit fakat etkili bir mekanizma kullanarak yüksek performans sağlarlar. Bu vanaların çalışma prensibi, aşağıda detaylandırıldığı gibi disk ve redüktör mekanizması etrafında şekillenir.
Disk ve Mil Mekanizması: Kelebek vanaların ana bileşeni, düşey eksende yerleştirilmiş bir mil etrafında dönen disk (klape) yapısıdır. Disk, vananın açılması ve kapanması için ana hareketli parçadır. Vana açıkken disk, akış yönünde hizalanır ve akışın serbestçe geçişine izin verir. Vana kapalıyken disk, akış yönüne dik bir pozisyonda durur ve akış yolunu tamamen keser.
Redüktör Mekanizması: Redüktörlü kelebek vanalar, manuel veya otomatik çalıştırma seçeneklerine sahip olabilir. Redüktör mekanizması, vananın daha büyük boyutlarda veya yüksek basınç altında daha kolay ve kontrollü bir şekilde açılıp kapanmasını sağlar. Redüktör, vananın açılıp kapanması için gereken torku azaltır ve operatöre daha az güç harcayarak vana kontrolü imkanı sunar.
Sızdırmazlık Elemanı: Kelebek vanaların sızdırmazlık elemanı, metal disk ile vana gövdesini kaplayan elastik veya plastik,teflon malzemeden yapılmış conta arasındadır. Bu sızdırmazlık elemanı, vananın kapalı konumdayken akışkanın kaçmasını önler. Aynı zamanda, vana ile boru arasındaki flanşta conta görevi görerek ekstra sızdırmazlık sağlar.
Vananın Açılması:
Redüktör mekanizması, operatörün daha az güçle diski döndürebilmesini sağlar.
Operatör redüktörü kullanarak vanayı açar ve disk akış yönünde hizalanır.
Diskin açılmasıyla birlikte akışkan, vananın içinden serbestçe geçer.
Vananın Kapanması:
Operatör redüktör mekanizmasını kullanarak vanayı kapatır.
Disk, akış yönüne dik bir pozisyona döner ve akış yolunu tamamen kapatır.
Sızdırmazlık elemanı, disk ile vana gövdesi arasında sıkışarak sızıntıyı önler.
Kullanım Alanları
Wafer tip redüktörlü kelebek vanalar, geniş bir uygulama yelpazesinde kullanılabilir:
Isıtma, havalandırma ve iklimlendirme sistemleri
Su arıtma ve dağıtım sistemleri
Maden sanayii
Tekstil sanayii
Kimya sanayii
Tekstil sanayii
Kimya sanayii
Gemi inşaası ve sondaj tesisleri
Gıda işletmeleri
Yangın söndürme sistemleri
Su, deniz suyu, toz, gaz, atık su ve hava hatları
Notlar
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. Bu, kullanım kolaylığı ve kontrol hassasiyeti açısından önemlidir. DN350 ve üzeri kelebek vanalarda yalnızca redüktörlü tip üretimi yapılmaktadır.
