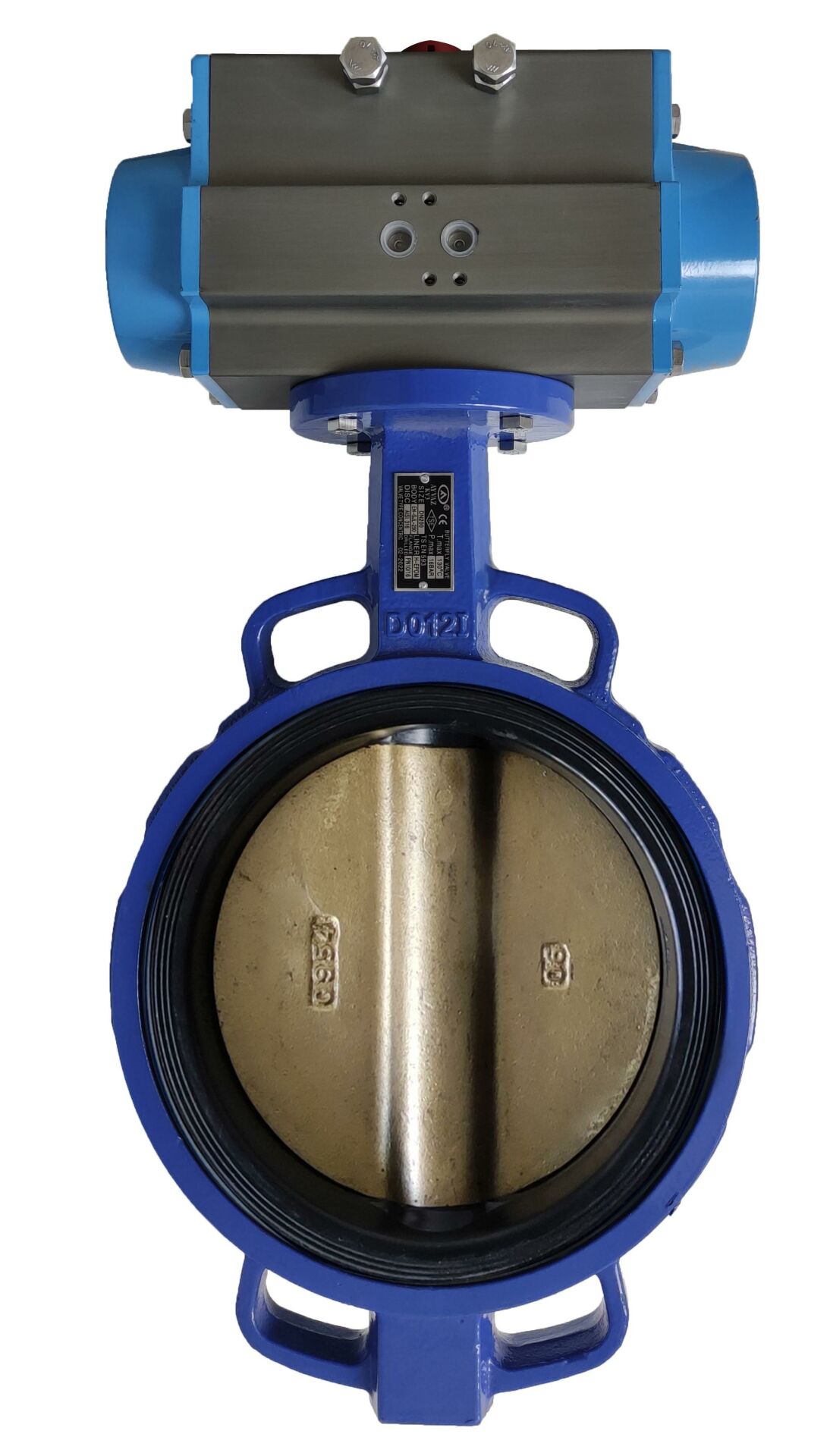

Wafer Tip Pnömatik Aktüatörlü Kelebek Vana KV-17
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030521030TEA-300
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana, endüstriyel uygulamalar için mükemmel bir akış kontrol çözümüdür. Bu vanalar, disk şeklindeki kapama elemanının düşey eksende yerleştirilmiş bir mil etrafında döndüğü bir mekanizma ile çalışır. Mil etrafında dönen disk, boru kesitini açar veya kapatır ve bu hareket sayesinde akış kontrolü sağlanır. Sızdırmazlık, metal klape ile vana gövdesini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar aynı zamanda vana ile boru arasındaki flanşta conta görevi görür.
Ürün Özellikleri
Gövde Malzemesi: GGG-40.3 Sfero Döküm
Klape Malzemesi: Alüminyum Bronz
Mil Malzemesi: AISI 420 Paslanmaz Çelik
Conta Malzemesi: NBR
Maksimum Çalışma Sıcaklığı: 90 ºC
Çalışma Basıncı: P16 (DN 40-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantı Tipi: Wafer Tip
Nominal Çaplar: DN 40-300 (PN16) - DN 350-600 (PN10)
Teknik Bilgiler
Sızdırmazlık: Wafer tip kelebek vanalar, elastik veya plastik sızdırmazlık elemanları ile yüksek sızdırmazlık sağlar. Bu elemanlar, aynı zamanda flanş conta görevi görerek güvenli bir bağlantı sağlar.
Disk ve Mil: Disk, alüminyum bronzdan yapılmış olup, yüksek dayanıklılık ve korozyon direnci sunar. Mil ise AISI 420 paslanmaz çelikten üretilmiştir, bu da uzun ömürlü kullanım ve dayanıklılık sağlar.
Aktüatör: Tek etkili pnömatik aktüatör, vananın hızlı ve güvenilir bir şekilde açılıp kapanmasını sağlar. Bu aktüatörler, enerji verimliliği ve düşük bakım gereksinimi ile dikkat çeker.
Redüktör: Tüm çaplar için redüktör kullanımı tavsiye edilir ve DN300 üzeri çaplar için yalnızca redüktörlü olarak üretilir.
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana Çalışma Prensibi
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana, endüstriyel akış kontrol sistemlerinde yaygın olarak kullanılan ve yüksek performans sunan bir vana türüdür. Bu vananın çalışma prensibi, pnömatik aktüatörün sağladığı hareket ve kelebek disk mekanizmasının etkin kullanımı üzerine kuruludur. Bu yazıda, bu vananın detaylı çalışma prensibini ele alacağız.
1. Temel Çalışma Mekanizması:
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana, iki ana bileşenden oluşur: kelebek vana gövdesi ve pnömatik aktüatör.
Kelebek Vana Gövdesi: Kelebek vana, boru hattında akışı kontrol eden bir disk içerir. Bu disk, vana miline bağlıdır ve mil etrafında döner. Disk, açıldığında akışa izin verirken, kapandığında akışı durdurur.
Pnömatik Aktüatör: Pnömatik aktüatör, vananın açılıp kapanmasını sağlayan bir cihazdır. Tek etkili aktüatörler, sadece bir yönde (açma veya kapama) hava basıncı ile çalışır ve diğer yönde bir yay mekanizması ile geri döner.
2. Pnömatik Aktüatörün Çalışma Prensibi:
Pnömatik aktüatör, sıkıştırılmış hava kullanarak mekanik hareket sağlar. Tek etkili aktüatörlerde, hava basıncı sadece bir yönde uygulanır ve yayı sıkıştırarak vanayı açar veya kapar.
Açma İşlemi: Hava basıncı aktüatöre uygulandığında, hava pistonu iterek vananın diskini döndürür ve vanayı açar. Bu işlem sırasında yay sıkışır.
Kapama İşlemi: Hava basıncı kesildiğinde, sıkışmış yay serbest kalır ve pistonu geri iter. Bu hareket, vananın diskini başlangıç konumuna döndürerek vanayı kapatır.
3. Kelebek Vana Mekanizması:
Kelebek vana, mil etrafında dönen bir diskten oluşur. Bu disk, vana gövdesine elastik veya plastik sızdırmazlık elemanları ile bağlanmıştır. Diskin dönme hareketi, akışın kontrolünü sağlar.
Disk Pozisyonu: Disk, tam açık pozisyona döndüğünde akış serbestçe geçer. Tam kapalı pozisyonda ise disk, akışı tamamen durdurur.
Sızdırmazlık: Sızdırmazlık elemanları, disk ile vana gövdesi arasında yer alır ve yüksek sızdırmazlık sağlar. Bu elemanlar, aynı zamanda flanş conta görevi görerek güvenli bir bağlantı sağlar.
4. Wafer Tip Bağlantı:
Wafer tip kelebek vanalar, boru hattına kolayca monte edilir. Bu vanalar, iki flanş arasına yerleştirilir ve cıvatalar ile sabitlenir. Wafer tipi bağlantı, kompakt tasarımı sayesinde yer tasarrufu sağlar ve montajı kolaylaştırır.
5. Avantajları:
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana, birçok avantaja sahiptir:
Hızlı ve Kolay Açılıp Kapanma: Pnömatik aktüatör sayesinde vana hızlı ve kolay bir şekilde açılıp kapanır.
Düşük Basınç Kaybı: Kelebek vanaların disk yapısı, düşük basınç kaybı sağlar.
Yüksek Sızdırmazlık: Elastik veya plastik sızdırmazlık elemanları, yüksek sızdırmazlık sağlar.
Kompakt Tasarım: Wafer tip bağlantı, yer tasarrufu sağlar ve montajı kolaydır.
Kullanım Alanları:
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana, geniş bir yelpazede endüstriyel uygulamalarda kullanılabilir:
Su ve Atık Su Yönetimi: Su arıtma tesisleri, atık su tesisleri ve genel su dağıtım sistemlerinde kullanılır.
Petrokimya Endüstrisi: Kimyasal maddelerin güvenli ve etkili bir şekilde taşınması ve kontrolü için idealdir.
Gıda ve İçecek Endüstrisi: Hijyenik tasarımı ve malzeme özellikleri sayesinde gıda ve içecek üretim hatlarında tercih edilir.
HVAC Sistemleri: Isıtma, havalandırma ve iklimlendirme sistemlerinde kullanılır.
Enerji Santralleri: Enerji üretim tesislerinde buhar, gaz ve su akışının kontrolü için uygundur.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin sunmuş olduğu Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana, yüksek performansı, güvenilirliği ve dayanıklılığı ile endüstriyel akış kontrol uygulamaları için ideal bir çözümdür. Geniş bir yelpazede kullanım alanına sahip olan bu vana, yüksek sızdırmazlık ve düşük basınç kayıpları ile öne çıkar.
