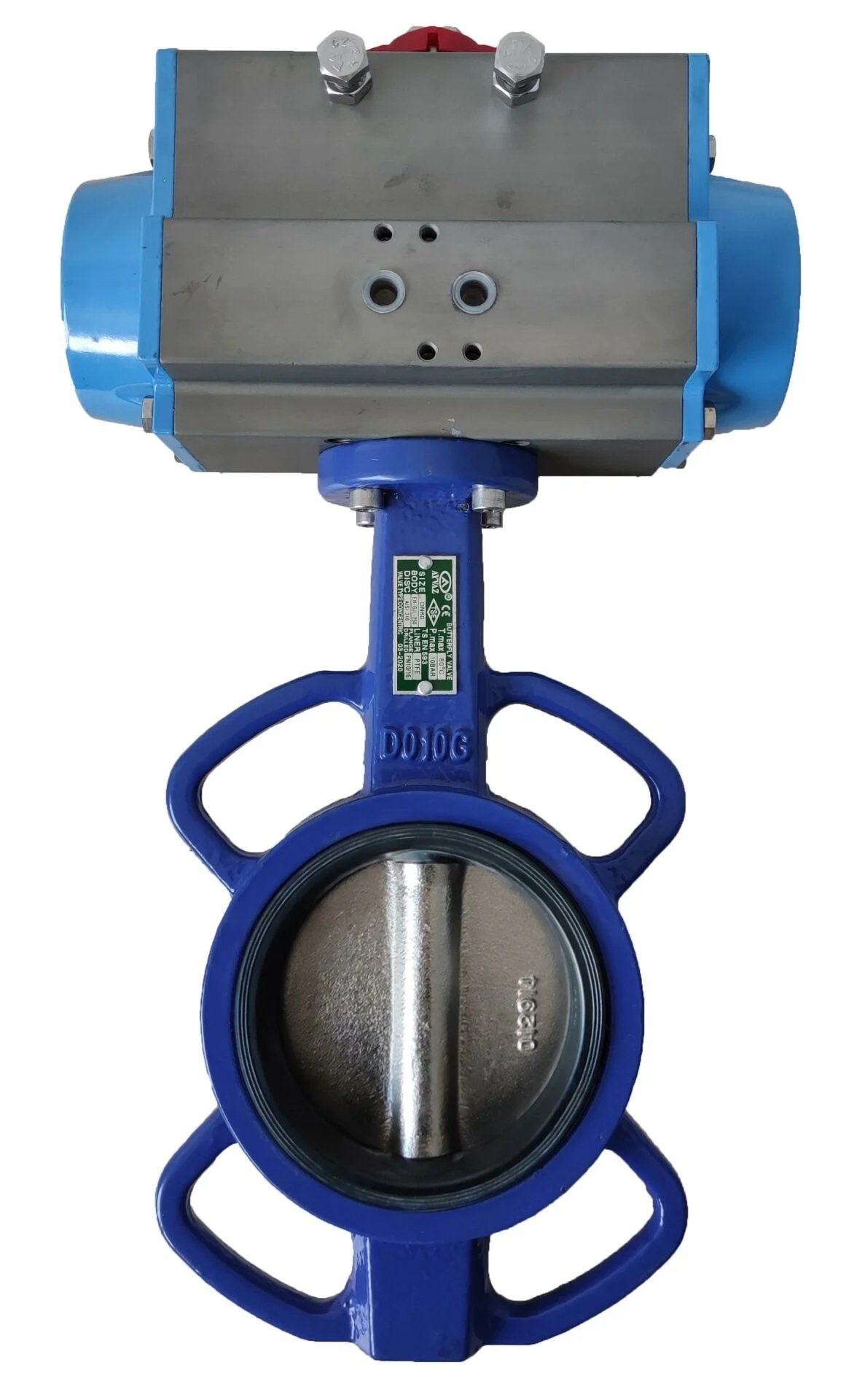

Kelebek Vana Wafer Tip Pnömatik Aktüatörlü KV-7
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030504010TEA-150
Wafer Tip Kelebek Vana Tek Etkili Pnömatik Aktüatörlü
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. olarak, sektördeki en kaliteli vanaları sizlere sunmaktan gurur duyuyoruz. Tek etkili pnömatik aktüatörlü Wafer Tip Kelebek Vanalarımız, endüstriyel uygulamalarınız için mükemmel bir seçimdir. Ürünlerimizin sağladığı üstün performans, dayanıklılık ve sızdırmazlık özellikleri ile işlerinizi daha verimli ve güvenli hale getiriyoruz.
Wafer Tip Kelebek Vana, basit ve etkili bir kapama mekanizması sunar. Bu vanalar, kapama elemanı olarak kullanılan bir disk sayesinde, monte edilmiş durumda kendi ekseni etrafında dönerek boru kesitini açar veya kapatır. Sızdırmazlık, disk ve gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır ve bu elemanlar aynı zamanda vana ile boru arasındaki flanşta conta görevi görür.
Monte edilirken, diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir, ancak DN300 üzerinde yatay montaj tercih edilmelidir. Bu vanalar, düşük basınç kayıpları, kolay açılıp kapanma, iyi sızdırmazlık, hafiflik ve az yer kaplama gibi avantajlar sunar. Tüm çaplar için redüktörlü tip kullanılması tavsiye edilir ve DN350 ve üzeri kelebek vanalarda yalnızca redüktörlü tip üretimi mevcuttur.
Teknik Özellikler
Gövde: GG25 Pik Döküm
Klape: GGG40.3 Nikel Kaplı Sfero Döküm
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Bağlantılar: Wafer Tip
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16
Aktüatör Çeşitleri: Tek Etkili Pnömatik Aktüatörlü
Wafer Tip Kelebek Vana Tek Etkili Pnömatik Aktüatörlü - Çalışma Prensibi
Wafer Tip Kelebek Vana Tek Etkili Pnömatik Aktüatörlü vanalar, modern endüstriyel sistemlerde sıklıkla tercih edilen, etkili ve güvenilir akış kontrol çözümleri sunar. Bu vanalar, çeşitli akışkanların (su, deniz suyu, toz, gaz, atık su ve hava) kontrolünde kullanılır. İşte bu vanaların çalışma prensibi hakkında detaylı bir inceleme.
Çalışma Mekanizması
Wafer Tip Kelebek Vanaların çalışma prensibi, kapama elemanı olarak kullanılan bir diskin, düşey eksende yerleştirilmiş bir mil etrafında dönmesi esasına dayanır. Vana açık konumdayken, disk boru hattı ile aynı hizadadır ve akışın serbestçe geçmesine izin verir. Vana kapalı konumdayken ise, disk boru hattını tamamen kapatarak akışı durdurur.
Disk ve Mil Hareketi: Kelebek vananın diski, vananın ortasında yer alan bir mil etrafında döner. Mil, genellikle vana gövdesinin üst ve alt kısımlarında yataklanmıştır. Bu milin dönmesi, diskin açılmasını veya kapanmasını sağlar. Disk, 0° (tamamen kapalı) ile 90° (tamamen açık) arasında dönebilir.
Pnömatik Aktüatör: Tek etkili pnömatik aktüatör, sıkıştırılmış hava kullanarak vanayı açar veya kapatır. Tek etkili aktüatörler, sadece bir yönde hareket sağlamak için hava basıncı kullanırken, ters yönde hareket bir yay tarafından gerçekleştirilir. Bu, enerji kesintisi durumunda vananın otomatik olarak kapalı veya açık konuma dönmesini sağlar.
Sızdırmazlık Elemanları: Kelebek vanalarda sızdırmazlık, metal disk ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar, diskin kapalı konumdayken boru hattını tamamen kapatmasını ve akışın sızmasını engeller. Aynı zamanda, bu sızdırmazlık elemanları vana ile boru arasındaki flanşta conta görevi görür.
Aktüatör Kontrolü: Pnömatik aktüatörler, kontrol sinyalleri ile yönetilir. Aktüatöre verilen hava basıncı, kontrol sistemleri aracılığıyla ayarlanır. Bu sistemler, vananın açık veya kapalı konumda olup olmadığını belirler ve gerekli basınç değişikliklerini yapar.
Avantajlar ve Özellikler
Düşük Basınç Kaybı: Kelebek vanalar, akışa karşı minimal direnç gösterir, bu da basınç kayıplarını en aza indirir.
Hızlı ve Kolay Açma/Kapama: Diskin 90° dönüşü ile hızlı ve kolay bir şekilde açılıp kapanabilir.
İyi Sızdırmazlık: Metal disk ve elastik/plastik sızdırmazlık elemanları, yüksek sızdırmazlık sağlar.
Hafif ve Kompakt Tasarım: Kelebek vanalar, hafif ve kompakt yapıları ile dar alanlarda bile kolayca monte edilebilir.
Çok Yönlü Kullanım: Çeşitli akışkanlar ve uygulama alanlarında kullanılabilir.
Uygulama Alanları
Wafer Tip Kelebek Vana Tek Etkili Pnömatik Aktüatörlü vanalar, ısıtma, havalandırma ve iklimlendirme sistemleri, su arıtma ve dağıtım sistemleri, maden sanayii, gemi inşaası ve sondaj tesisleri, şeker sanayi, gıda ve kimya işletmeleri, yangın söndürme sistemleri gibi çeşitli endüstriyel alanlarda etkin bir şekilde kullanılmaktadır.
Wafer Tip Kelebek Vana Tek Etkili Pnömatik Aktüatörlü ürünlerin çalışma prensibi, basit ve etkili bir kapama mekanizmasına dayanır. Pnömatik aktüatörlerin sağladığı hızlı ve güvenilir kontrol, bu vanaların endüstriyel uygulamalarda tercih edilmesini sağlar. Bu vanalar, düşük basınç kayıpları, kolay açma/kapama, iyi sızdırmazlık ve hafiflik gibi avantajları ile geniş bir kullanım yelpazesine sahiptir. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından satışa sunulan bu ürünler, yüksek kalite ve performans standartlarına uygun olarak tasarlanmıştır.
