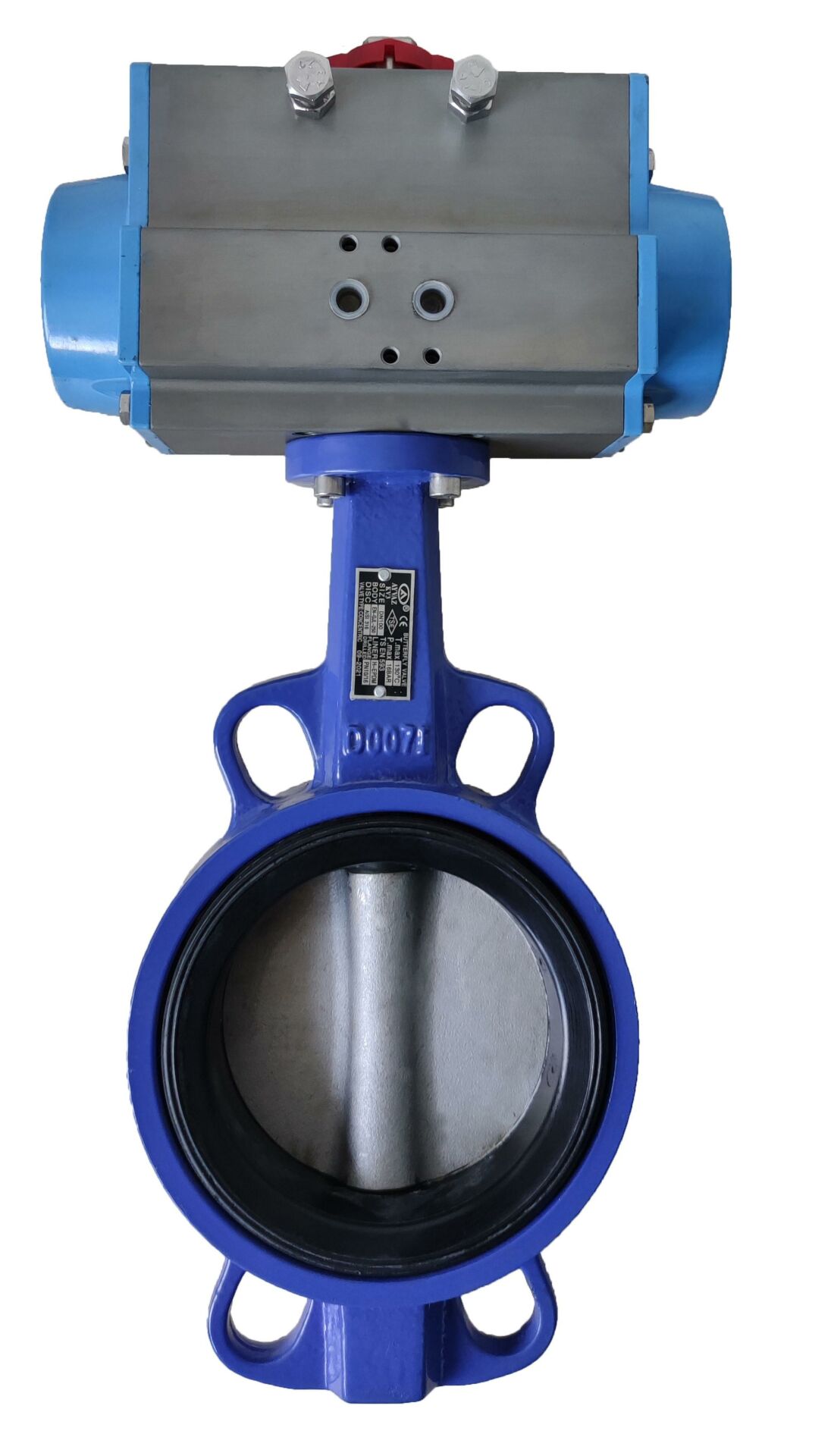

Tek Etkili Pnömatik Aktüatörlü Kelebek Vana KV-3
0 - Yorum Yap / Yorumları Oku
Marka
Stok Kodu
708030500010TEA-300
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vanaların satışını yapmaktadır. Bu vanalar, endüstriyel ve ticari uygulamalarda akışkanların kontrolü için ideal çözümler sunar. Kelebek vanalar, kapama elemanı olarak düşey eksende yerleştirilmiş bir mil etrafında dönen bir disk kullanır. Disk, kendi ekseni etrafında dönerek boru kesitini tamamen açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Aynı zamanda, bu elemanlar vana ile boru arasındaki flanşta conta görevi görür.
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana, kolay montajı, yüksek performansı ve güvenilirliği ile dikkat çeker. Kapama elemanı olan disk, akışkanın serbestçe geçişini sağlar veya akışını keser. Monte edilmeden önce, diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili, yatay veya düşey konumda olabilir, ancak DN300 üzerindeki vanalar için yatay montaj tercih edilmelidir.
Bu tür kelebek vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, yüksek sızdırmazlık sağlaması, hafifliği ve az yer kaplamasıdır. Tek etkili pnömatik aktüatörler, vana açıldığında otomatik olarak kapanarak enerji tasarrufu sağlar ve operatör müdahalesini en aza indirir..
Teknik Bilgiler:
Gövde: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Çeşitleri: Tek Etkili Pnömatik Aktüatörlü
Aktüatör Çeşitleri: Tek Etkili Pnömatik Aktüatörlü
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vana Çalışma Prensibi
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vanalar, akışkan kontrolünde kullanılan ve yüksek performans sunan vanalardır. Bu vanaların çalışma prensibi, disk ve aktüatör mekanizması ile sağlanır. İşte bu vanaların detaylı çalışma prensibi:
Kelebek Vana Mekanizması
Kelebek vanalar, adını kapama elemanı olan diskin kelebek şeklinde hareket etmesinden alır. Disk, vana miline bağlıdır ve bu mil etrafında döner. Diskin dönme hareketi, vananın açılmasını veya kapanmasını sağlar. Disk tamamen açık konumdayken, akışkanın boru içinden serbestçe geçmesine izin verir. Disk kapalı konumdayken ise akışkanın geçişini engeller.
Pnömatik Aktüatör
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vanalarda, pnömatik aktüatörler kullanılır. Tek etkili pnömatik aktüatörler, basınçlı hava ile çalışır. Bu aktüatörler, yalnızca bir yönde basınçlı hava ile harekete geçirilir ve diğer yönde bir yay mekanizması ile geri döner. Bu özellik, enerji tasarrufu sağlar ve operatör müdahalesini en aza indirir.
Açma ve Kapama:
Diskin Pozisyonu: Vananın disk kısmı, mil etrafında döner. Diskin boru hattı eksenine paralel olduğu durumda vana açık konumdadır ve akışkan serbestçe geçebilir. Diskin boru hattı eksenine dik olduğu durumda vana kapalı konumdadır ve akışkan geçişi engellenir.
Wafer Tip Bağlantı: Wafer tip bağlantı, vananın iki flanş arasında sıkıştırılarak monte edilmesini sağlar. Bu montaj tipi, vananın yerleştirilmesini ve çıkarılmasını kolaylaştırır.
Sızdırmazlık Mekanizması
Kelebek vanalarda sızdırmazlık, disk ile gövde arasında yer alan elastik veya plastik sızdırmazlık elemanları ile sağlanır. Bu elemanlar, disk kapalı konumdayken sıkıca kapanarak sızıntıyı önler. Aynı zamanda, sızdırmazlık elemanları, vana ile boru arasındaki flanşta conta görevi görür.
Montaj ve Kontrol
Wafer tip kelebek vanalar, boru flanşları arasına monte edilir. Monte edilmeden önce, diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili, yatay veya düşey konumda olabilir, ancak DN300 üzerindeki vanalar için yatay montaj tercih edilmelidir.
Kullanım Alanları
Wafer Tip Tek Etkili Pnömatik Aktüatörlü Kelebek Vanalar, çeşitli endüstriyel ve ticari uygulamalarda geniş bir kullanım yelpazesine sahiptir:
Isıtma, Havalandırma ve İklimlendirme Sistemleri: HVAC sistemlerinde akışkan kontrolü sağlar.
Su Arıtma ve Dağıtım Sistemleri: Temiz ve atık suyun güvenli bir şekilde yönetilmesini sağlar.
Maden Sanayii: Maden çıkarma ve işleme tesislerinde akışkanların kontrolünde kullanılır.
Gemi İnşaası ve Sondaj Tesisleri: Denizcilik ve sondaj uygulamalarında güvenilir performans sunar.
Gıda ve Kimya İşletmeleri: Hijyen ve güvenlik gerektiren proseslerde kullanılır.
Yangın Söndürme Sistemleri: Acil durumlarda hızlı ve güvenli müdahale sağlar.
Su, Deniz Suyu, Toz, Gaz, Atık Su ve Hava: Çeşitli akışkanların kontrolü için uygundur.
Notlar: Kelebek vanaların tüm çapları için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri kelebek vanalar yalnızca redüktörlü tip olarak üretilmektedir. Ayrıca, monte edilirken diskin serbestçe hareket edebilmesi kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir, ancak DN300 üzerindeki vanalar için yatay montaj tercih edilmelidir.
Bu vanaların kullanımı, tesislerinizdeki akış kontrolünü optimize ederken, bakım kolaylığı ve uzun ömürlü performans sağlar. ORFA, müşteri memnuniyetini en üst düzeyde tutarak, satışını yaptığı ürünlerle her zaman güvenilir ve etkili çözümler sunar.
