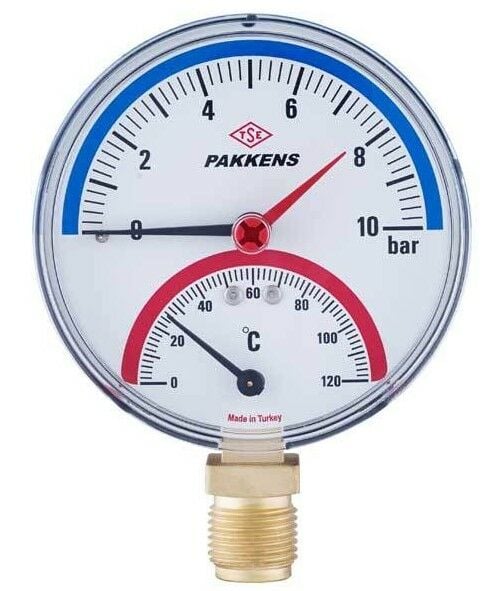

Pakkens Alt Bağlantılı Kombine Ölçer (Termomanometre) Ø100 10 Bar/0-120°C R 1/2''
%10 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
802,43 TL
722,19 TL
Kategori
Marka
Stok Kodu
1007000107
Garanti Süresi
24 Ay
Liste Fiyatı
18,40 EUR + Kdv
* 138,79 TL den başlayan taksitlerle!
Sepete Ekle
Pakkens Alt Bağlantılı Kombine Ölçer (Termomanometre)
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin sunmuş olduğu Pakkens Alt Bağlantılı Kombine Ölçer, ısıtma sistemlerinde basınç ve sıcaklık değerlerinin eş zamanlı izlenmesi için optimize edilmiş, ileri teknoloji ürünü bir cihazdır. Bourdon tüplü basınç göstergeleri ile bimetal termometreleri bir araya getiren bu kombine ölçüm cihazı, sisteminizin güvenliğini ve verimliliğini artırır. Özellikle ısıtma uygulamalarında son kullanıcıların her iki değeri tek bir bakışta görebilmelerini sağlayarak, sistemlerin doğru çalıştığından emin olmanıza olanak tanır. Kullanım kolaylığı ve dayanıklılığı ile öne çıkan bu cihaz, sistem basıncı ve sıcaklığının hassas bir şekilde izlenmesi gereken durumlarda güvenle tercih edilebilir.
Ürün Özellikleri
Çift Fonksiyon: Aynı anda hem basınç hem de sıcaklık ölçümü yapılabilmesi, sistem takibini kolaylaştırır.
Dayanıklı Malzeme: Çelik gövde, bakır alaşımlı Bourdon tüpü ve pirinç bağlantı parçaları ile uzun ömürlü kullanım sağlar.
Geniş Ölçüm Aralığı: Manometre 0-10 bar aralığında, termometre ise 0-120°C aralığında ölçüm yapabilir.
Pratik Kurulum: Alt bağlantılı yapısı sayesinde, cihazın montajı hızlı ve kolaydır.
İzleme Kolaylığı: Akrilik görünümlü levha ve alüminyum kadran ile ölçüm değerleri net ve anlaşılır bir şekilde izlenebilir.
IP41 Koruma Sınıfı: Toz ve su sıçramalarına karşı koruma sağlar, böylece cihaz zorlu ortam koşullarında dahi güvenilir performans sunar.
Teknik Bilgiler:
Montaj Tipi: Alt Bağlantı
Gövde Çapı: 100 mm
Birim: Manometre: bar, Termometre: °C
Ölçüm Aralığı: Manometre: 10 bar, Termometre: 0-120°C
Proses Bağlantısı: 1/2"
Hassasiyet Sınıfı: Manometre: Cl. 2.5 (EN837-1), Termometre: ±4°C
Gövde Malzemesi: Çelik
Bourdon Tüpü: Bakır Alaşımlı
Mekanizma: Pirinç
Görünüm Levhası ve Cam: Akrilik
Kadran: Alüminyum
IP Koruma Sınıfı: IP41
Hassas Ölçüm Aralığı
Manometre:
Hassas Ölçüm Aralığı
Manometre:
Sürekli Kullanım: Tam skala değerinin %75'i
Kısa Süreli Kullanım: Tam skala değerinin %100'ü
Termometre:
Tam skala değerinin %100'ü
Termometre:
Tam skala değerinin %100'ü
Kombine Ölçer (Termomanometre) Çalışma Prensibi
Manometre Prensibi:
Manometre kısmı, basınç ölçümü için Bourdon tüpü adı verilen mekanik bir sistem kullanır. Bourdon tüpü, içi boş ve genellikle C şeklinde bir metal borudan oluşur. Cihaz, sisteme uygulanan basıncı algılamak için bu tüpü kullanır.
Basınç Algılama: Cihazın alt bağlantı noktasından sisteme bağlanan Bourdon tüpü, içinden geçen sıvı veya gazın basıncını hisseder. Basınç arttıkça, tüpün şekli hafifçe düzleşmeye başlar.
Hareketin İletilmesi: Tüpteki bu şekil değişikliği, bir mekanizma aracılığıyla manometrenin gösterge iğnesine iletilir. Bu mekanizma genellikle dişli çarklar ve bağlantı çubuklarından oluşur.
Hareketin İletilmesi: Tüpteki bu şekil değişikliği, bir mekanizma aracılığıyla manometrenin gösterge iğnesine iletilir. Bu mekanizma genellikle dişli çarklar ve bağlantı çubuklarından oluşur.
Basınç Göstergesi: Gösterge iğnesi, kadran üzerinde belirlenmiş bir basınç değerini işaret eder. Ölçülen basınç, Bourdon tüpünün deformasyonu ile orantılıdır ve bu sayede kullanıcı basınç değerini doğru bir şekilde okuyabilir.
Termometre Prensibi:
Termometre kısmı ise sıcaklık ölçümü için bimetal şerit teknolojisini kullanır. Bu şeritler, farklı termal genleşme katsayılarına sahip iki farklı metalden oluşur ve sıcaklığa duyarlı bir eleman olarak işlev görür.
Sıcaklık Algılama: Cihaz, sıcaklık algılamasını bimetal şerit üzerinden gerçekleştirir. Şerit, sıcaklık değiştiğinde iki metalin farklı oranlarda genleşmesi nedeniyle bükülür.
Hareketin İletilmesi: Bu bükülme hareketi, bir çubuk veya dişli mekanizması aracılığıyla gösterge iğnesine iletilir.
Sıcaklık Göstergesi: Gösterge iğnesi, kadran üzerindeki sıcaklık değerini işaret eder. Bimetal şerit, sıcaklıkla orantılı olarak büküldüğü için, kullanıcı bu sayede sistemin anlık sıcaklık değerini kolayca okuyabilir.
Uygulama Alanları:
Sıcak Su Kazanları: Kombine ölçerin güvenilirliği, sıcak su kazanlarının verimli çalışmasını sağlar.
Isıtma Uygulamaları: Bu cihaz, özellikle konfor ve enerji tasarrufu sağlamak isteyen kullanıcılar için ideal bir seçimdir. Sıcaklık ve basınç kontrolünün kritik olduğu tüm ısıtma sistemlerinde güvenle kullanılabilir.
Pakkens Alt Bağlantılı Kombine Ölçer, ısıtma sistemleri için mükemmel bir çözüm sunarak, kullanıcıların hem basıncı hem de sıcaklığı tek bir cihazla izlemelerine olanak tanır. Dayanıklı malzemeleri ve kolay kullanımı ile uzun süreli, güvenilir performans sağlar.
