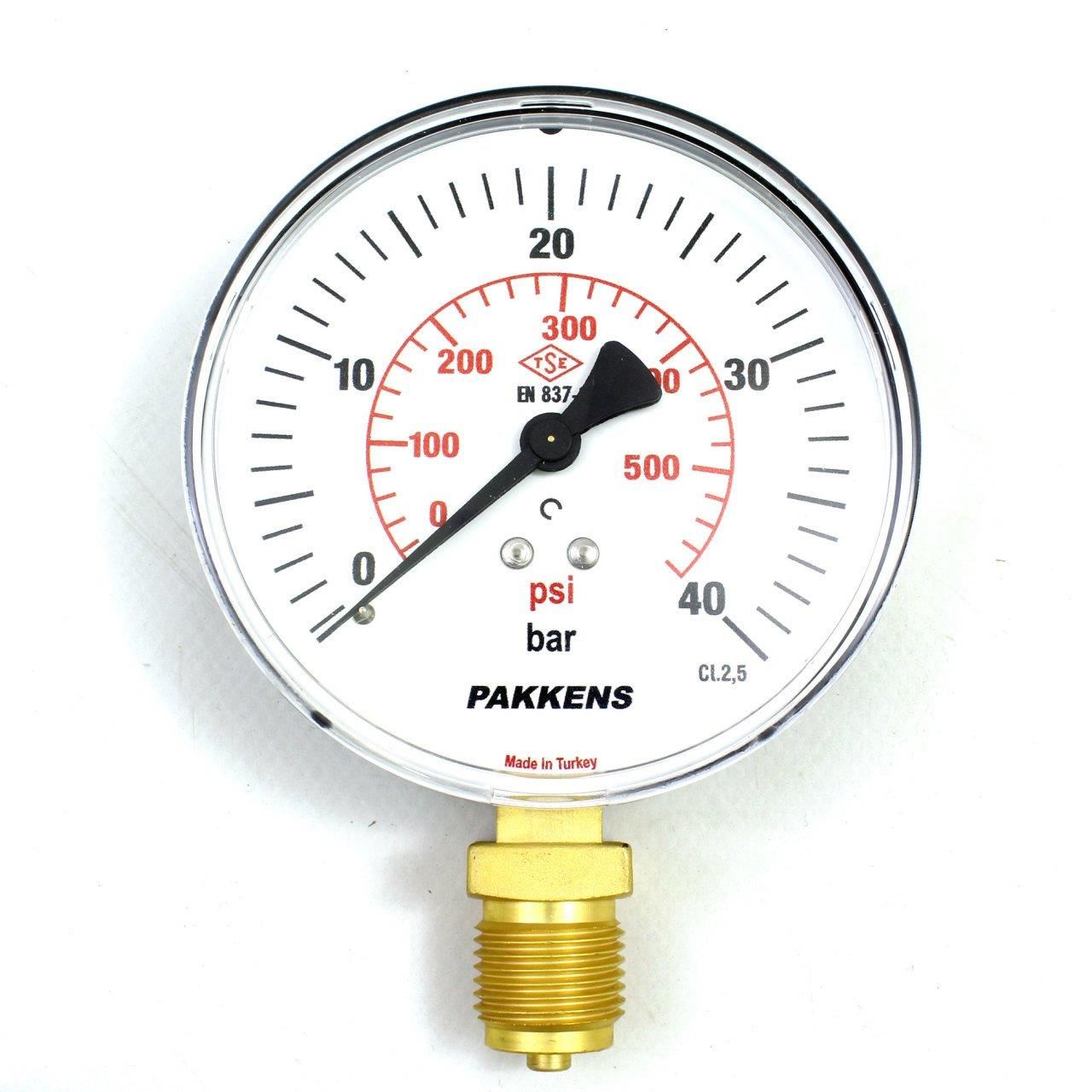

Pakkens Alt Bağlantılı Kuru Tip (Doldurulabilir) Manometre R 1/2'' 40 Bar 160 mm
0 - Yorum Yap / Yorumları Oku
Pakkens Alt Bağlantılı Kuru Tip Manometre
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.'nin sunmuş olduğu Pakkens Alt Bağlantılı Kuru Tip Manometre, çeşitli endüstriyel uygulamalarda yaygın olarak kullanılan, yüksek güvenilirlik ve dayanıklılık sunan bir basınç ölçüm cihazıdır. Bu manometreler, yüksek ölçüm hassasiyetinin kritik olmadığı yerlerde doğru ve güvenilir basınç ölçümü sağlar. Özellikle bakır alaşımlarını aşındırmayan sıvı ve gazların basınç ölçümlerinde kullanım için idealdir. Farklı gövde tasarımları ve geniş basınç ölçüm aralığı ile çok yönlü bir kullanım imkanı sunan bu cihaz, uzun ömürlü performans ve kolay kurulum özellikleriyle ön plana çıkar.
Ürün Özellikleri
Hassasiyet: Yüksek ölçüm hassasiyeti gerektirmeyen uygulamalarda güvenilir performans sağlar.
Uyumluluk: Bakır alaşımlarını aşındırıcı olmayan çeşitli sıvı ve gazların basınç ölçümlerinde kullanılır.
Montaj: Alt bağlantı montajı, cihazın çeşitli sistemlere kolayca entegre edilmesini sağlar.
Dayanıklılık: Çelik gövde ve pirinç mekanizma sayesinde uzun ömürlü kullanım sunar.
Görünürlük: Polikarbonat levha ve alüminyum kadran, basıncın net bir şekilde okunmasını sağlar.
Teknik Bilgiler
Model: Kuru Tip (Doldurulabilir)
Montaj Tipi: Alt Bağlantı
Gövde Çapı: 160 mm
Basınç Aralığı: 40 Bar
Hassasiyet Sınıfı: KL 1,6
Hassas Ölçüm Aralığı: Tam Skala Değerinin %75’i
Proses Bağlantısı: 1/2"
Akışkan Sıcaklığı: Azami +60 °C
IP Koruma Sınıfı: IP41
Gövde Malzemesi: Çelik
Mekanizma: Pirinç
Görünüm Levhası: Polikarbonat
Basınç Organı: Bakır Alaşımı
Kadran ve İbre: Alüminyum
Birleştirme Kaynağı: Lehim
Standart Uygunluk: EN 837-1
Alt Bağlantılı Kuru Tip Manometre Çalışma Prensibi
Basınç Algılama:
Alt Bağlantılı Kuru Tip Manometre, alt kısmında yer alan bağlantı noktası üzerinden proses akışkanının basıncını algılar. Bu akışkan, manometreye bağlanan boru veya hat içerisindeki basıncı manometrenin içindeki basınç organına iletir.
Bourdon Tüpün Deformasyonu:
Manometrenin içinde genellikle bir Bourdon tüp bulunur. Bu tüp, dairesel bir şekle sahip, oval kesitli bir metal tüptür. Proses basıncı bu tüpün iç yüzeyine etki eder. Basınç arttıkça, tüpün dairesel şekli düzleşmeye başlar ve bu deformasyon manometrenin iç mekanizmasına iletilir. Tüpün bu deformasyonu, doğrusal bir harekete dönüşür.
Mekanizmanın Hareketi:
Bourdon tüpünün deformasyonu, tüpe bağlı olan bir dişli mekanizmasını harekete geçirir. Bu dişli mekanizma, tüpün doğrusal hareketini döner bir harekete çevirir. Döner hareket, manometrenin kadranında bulunan ibreyi hareket ettirir.
Basınç Gösterimi:
İbre, manometrenin kadranı üzerinde hareket eder ve mevcut basıncı gösterir. Kadran, basınç birimlerine göre işaretlenmiş olup, ibrenin gösterdiği değer, proses basıncının ne kadar olduğunu kullanıcıya bildirir. Kuru tip manometrelerde kadran üzerindeki gösterim, titreşimlerden etkilenmeden doğru ve sabit kalır.
Hassasiyet ve Güvenilirlik:
Alt Bağlantılı Kuru Tip Manometreler, yüksek ölçüm hassasiyeti gerektirmeyen, fakat güvenilirlik ve dayanıklılığın ön planda olduğu uygulamalar için idealdir. Kuru tip olması, sıvı dolgulu manometrelerde görülebilecek sızıntı veya kirlenme risklerini ortadan kaldırır, böylece uzun süreli ve düşük bakım gerektiren bir çözüm sunar.
Kullanım Alanları
Hava Şartlandırıcıları: İdeal basınç seviyelerinin izlenmesi ve kontrolü.
Basınçlı Hava Hatları: Güvenli ve stabil hava basıncı ölçümü.
Sağlık Cihazları: Tıbbi ekipmanlarda basınç kontrolü.
Hidrolik Sistemler: Akışkan basıncının hassas ölçümü.
Kalorifer Tesisatları: Isıtma sistemlerinde basınç izleme.
Su Pompaları ve Sirkülasyon Sistemleri: Su basıncının izlenmesi ve kontrolü.
Endüstri Sektörü
Pakkens Alt Bağlantılı Kuru Tip Manometre, su arıtma tesislerinden makina üreticilerine, ısıtma ve iklimlendirme sistemlerinden pompalar ve kompresörlere kadar geniş bir yelpazede tercih edilmektedir. Hidrolik sistemler ve basınçlı hatlar gibi birçok sektörde güvenle kullanılabilir.
Pakkens Alt Bağlantılı Kuru Tip Manometre, kullanım kolaylığı ve güvenilir performansıyla işletmenizin basınç ölçüm ihtiyaçlarını karşılamak için ideal bir çözümdür.
