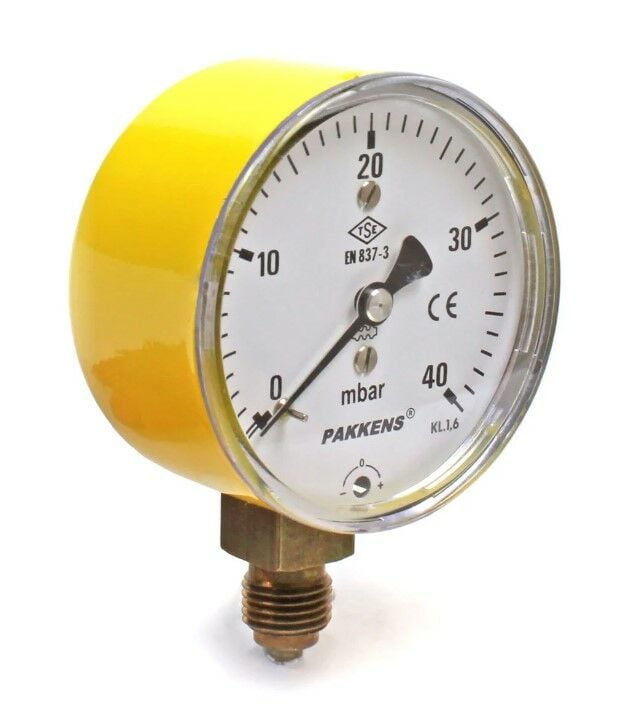

Pakkens Alt Bağlantılı Kuru Tip Kapsül Diyaframlı Manometre R 1/4'' 63 mm 40 MBar
%10 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
976,87 TL
879,18 TL
Kategori
Marka
Stok Kodu
0631300110
Garanti Süresi
24 Ay
Liste Fiyatı
22,40 EUR + Kdv
* 168,96 TL den başlayan taksitlerle!
Sepete Ekle
Pakkens Alt Bağlantılı Kuru Tip Kapsül Diyaframlı Manometre
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından sunulan Alt Bağlantılı Kuru Tip Kapsül Diyaframlı Manometre, düşük basınç ölçümleri için geliştirilmiş, üstün teknolojiye sahip bir cihazdır. Hassas ölçümleri ve dayanıklı yapısıyla dikkat çeken bu manometre, çeşitli endüstriyel uygulamalar için mükemmel bir çözüm sunar. Özel olarak tasarlanmış kapsül diyafram mekanizması, düşük basınç aralıklarında bile yüksek doğrulukta sonuçlar elde etmeyi mümkün kılar. Bakır-berilyumdan üretilen modüler kapsül diyaframları sayesinde, bu manometreler bakır alaşımlarını aşındırmayan akışkanlarla mükemmel uyum sağlar.
Öne Çıkan Özellikler:
Düşük Basınç Ölçümleri: Bu manometre, düşük basınç aralıklarında yüksek hassasiyetle ölçüm yapabilme kapasitesine sahiptir.
Kapsül Diyafram Teknolojisi: Modüler kapsül diyafram sistemi, düşük basınçlı ortamlarda üstün performans gösterir.
Uyumluluk: Bakır alaşımlarını aşındırmayan sıvı ve gazlarla kullanılmak üzere tasarlanmıştır.
Çok Yönlü Kullanım: Isı mühendisliği, çevre teknolojisi, laboratuvar teknolojisi ve tıbbi uygulamalar gibi çeşitli alanlarda kullanılabilir.
Sağlam Yapı: Çelik gövdesi ve emniyetli cam görünüm levhası ile uzun ömürlü kullanım sunar.

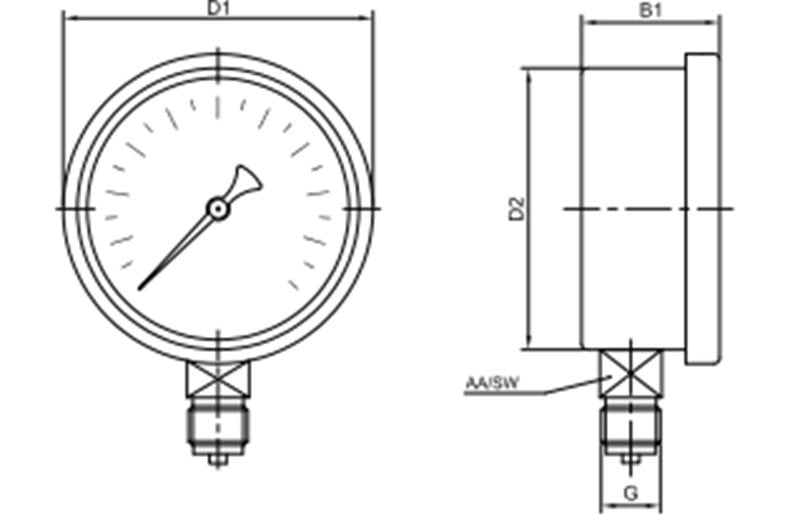

Teknik Bilgiler:
Model: Kuru Tip - Kapsül Diyaframlı
Montaj Tipi: Alt Bağlantı
Gövde Çapı: 63 mm
Basınç Aralığı: 40 mbar
Hassasiyet Sınıfı: KL 1,6
Hassas Ölçüm Aralığı: Tam Skala Değerinin %75’i
Proses Bağlantısı: 1/4"
Akışkan Sıcaklığı: Azami +60°C
IP Koruma Sınıfı: IP41
Gövde Malzemesi: Çelik
Mekanizma: Pirinç
Kapak: Sac
Görünüm Levhası: Emniyetli Cam
Basınç Organı: Bakır Alaşımı
Kadran: Alüminyum
İbre: Alüminyum
Birleştirme Kaynağı: Lehim
Uygunluk: EN 837-3 standardına uygun
Alt Bağlantılı Kuru Tip Kapsül Diyaframlı Manometre Çalışma Prensibi
Kapsül Diyaframın Rolü:
Bu manometredeki ana bileşen, bakır-berilyumdan imal edilen modüler kapsül diyaframdır. Kapsül diyafram, ince bir metal levhadan oluşur ve iki yüzü arasında kapalı bir boşluk oluşturur. Bu yapı, uygulanan basınca duyarlı bir şekilde genişleyip büzülebilen esnek bir zar görevi görür. Basınç uygulandığında, kapsül diyaframın hacmi değişir ve bu değişim, manometrenin mekanizmasına iletilir.
Basınç Algılama ve Gösterge Mekanizması:
Manometrenin basınç algılama süreci, akışkanın veya gazın oluşturduğu basıncın kapsül diyafram üzerine uygulanmasıyla başlar. Uygulanan basınç, diyaframın genişlemesine veya büzülmesine neden olur. Kapsül diyaframın bu hareketi, manometrenin iç mekanizması tarafından algılanır ve bu hareket, mekanik bir sisteme aktarılır.
Kapsül diyaframın hareketi, manometrede bulunan bir dişli sistemi aracılığıyla döner bir harekete dönüştürülür. Bu döner hareket, manometrenin göstergesine bağlanmış olan bir iğneyi hareket ettirir. İğne, kadran üzerindeki basınç değerlerini gösterir. Bu süreç, basıncın anlık olarak doğru ve hassas bir şekilde izlenmesini sağlar.
Hassasiyet ve Doğruluk:
Alt Bağlantılı Kuru Tip Kapsül Diyaframlı Manometre, düşük basınç aralıklarında bile yüksek doğrulukta ölçüm yapabilme yeteneğine sahiptir. Bu manometreler, özellikle hassas ölçüm gerektiren uygulamalar için idealdir. Hassasiyet sınıfı KL 1,6 olan bu cihaz, tam skala değerinin %75’ine kadar olan ölçümler için maksimum doğruluk sunar.
Endüstriyel Uygulama Alanları:
Alt Bağlantılı Kuru Tip Kapsül Diyaframlı Manometre, hassas basınç ölçümleri gereken çeşitli endüstriyel uygulamalarda yaygın olarak kullanılır. Isı mühendisliği, çevre teknolojisi, laboratuvar çalışmaları, filtre izleme ve tıbbi uygulamalarda mükemmel sonuçlar verir. Özellikle düşük basınç aralıklarının hassas bir şekilde izlenmesi gereken ortamlarda, bu manometre güvenilir ve uzun ömürlü performans sunar.
Bu özellikleri ve teknik detayları ile Alt Bağlantılı Kuru Tip Kapsül Diyaframlı Manometre, endüstriyel süreçlerde güvenilir bir çözüm olarak öne çıkmaktadır. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. güvencesiyle sunulan bu ürün, yüksek kalite standartlarına uygun olarak üretilmiş ve EN 837-3 standardına göre tasarlanmıştır.
| Diş Ölçüsü | : | 1/4'' |
