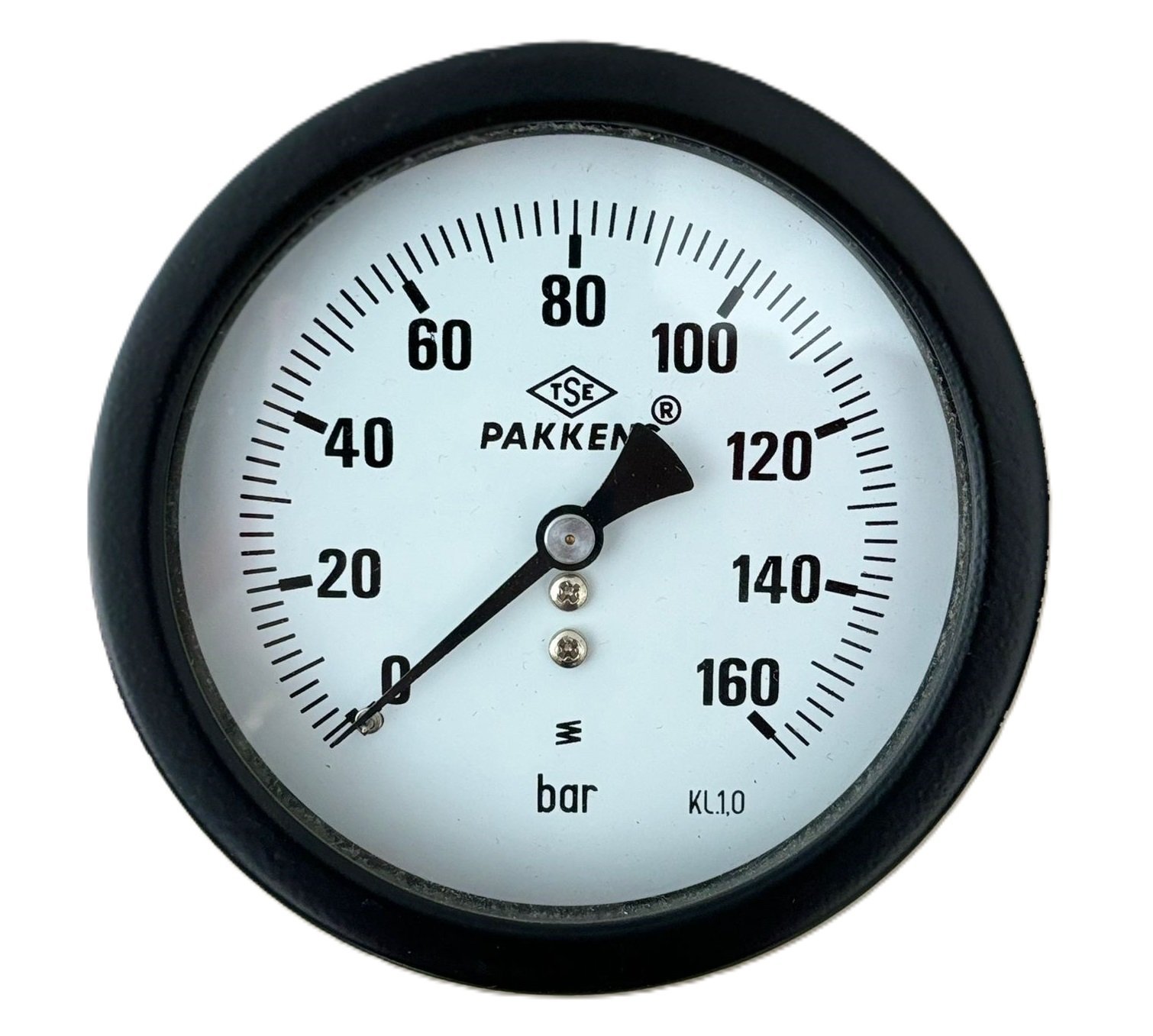

Pakkens Arka Bağlantılı Pano Tipi Kuru Manometre 100 mm 160 Bar KL 1,0
%10 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
2.433,37 TL
2.190,04 TL
Kategori
Marka
Stok Kodu
1104910018060130000410411
Liste Fiyatı
2.027,81 TL + Kdv
* 420,89 TL den başlayan taksitlerle!
Sepete Ekle
Arka Bağlantılı Pano Tipi Kuru Manometre
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., endüstriyel uygulamalarda basınç ölçümünde güvenilirlik ve uygun maliyet sağlamak amacıyla tasarlanmış Arka Bağlantılı Pano Tipi Kuru Manometre'yi sunar. Bu genel amaçlı basınç ölçer, yüksek hassasiyet gerektirmeyen uygulamalarda ideal performans sunarak, basit ve güvenilir bir çözüm arayan profesyonellerin tercihidir. Bakır alaşımlarını aşındırmayan proses akışkanları ile uyumlu olan bu manometre, çok yönlülüğü ve dayanıklılığı ile öne çıkar.
Ürün Özellikleri
- Yüksek hassasiyet gerektirmeyen endüstriyel uygulamalarda güvenilir performans sunar.
- Bakır alaşımlarını aşındırmayan gaz ve sıvılarla uyumludur, uzun ömürlü ve dayanıklıdır.
- Kompakt ve dayanıklı çelik gövdesi, çeşitli montaj ortamlarına uyum sağlar.
- IP41 koruma sınıfı, toza ve su sıçramalarına karşı koruma sağlar, böylece çeşitli zorlu çevre koşullarında da güvenle kullanılabilir.
Teknik Bilgiler
Model: Kuru Pano Tip
Montaj Tipi: Arka Bağlantı
Gövde Çapı: 100 mm
Basınç Aralığı: 160 Bar
Hassasiyet Sınıfı: KL 1,0
Hassas Ölçüm Aralığı: Tam skala değerinin %75’i
Proses Bağlantısı: 1/2"
Akışkan Sıcaklığı: Maksimum +60 °C
IP Koruma Sınıfı: IP41
Gövde: Çelik
Mekanizma: Pirinç
Görünüm Levhası: Polikarbonat
Basınç Organı: Bakır Alaşımı
Kadran: Alüminyum
İbre: Alüminyum
Birleştirme Kaynağı: Lehim
Uygunluk: EN 837-1
Manometrenin Temel Yapısı
Gösterge Mekanizması (Kadran ve İbre): Ölçülen basınç değerlerini kullanıcılara göstermek amacıyla tasarlanmış olan kısım.
Bourdon Tüpü: Basınç değişimlerini mekanik harekete dönüştüren ana ölçüm elemanıdır.
Arka Bağlantı Noktası: Basınçlı akışkanın manometreye giriş yaptığı nokta. Pano tipi montaj için tasarlanmıştır.
Dişli Mekanizma: Bourdon tüpünden gelen hareketi ibreye aktaran sistem.
Arka Bağlantılı Kuru Pano Tip Manometre - Çalışma Prensibi
Basınç Uygulaması: Proses akışkanı, manometrenin arka bağlantı noktasından Bourdon tüpüne girer. Bu akışkan, basınç altında tüpün iç kısmına dolarak basıncı arttırır.
Tüpün Deformasyonu: Akışkanın oluşturduğu basınç, Bourdon tüpünün dışa doğru genişlemesine neden olur. Tüp, basıncın etkisiyle düzleşir ve bu mekanik hareket, basınçla orantılı olarak değişir.
Mekanik Hareketin İbreye Aktarılması: Tüpün genişlemesi, manometrenin içerisindeki dişli mekanizmaya aktarılır. Bu mekanizma, tüpün hareketini ibreye ileterek, kadran üzerinde doğru basınç değerinin gösterilmesini sağlar.
Basıncın Ölçülmesi: İbre, Bourdon tüpünün genişlemesi oranında hareket eder ve bu hareket, kadran üzerindeki skalada gösterilen basınç değerine karşılık gelir. Kuru tip manometrelerde sıvı dolgu olmadığı için ibrenin hareketi doğrudan basınç değişimleriyle orantılıdır ve çevresel faktörlerden (örneğin sıcaklık değişimleri) daha az etkilenir.
Basıncın Azalması: Sistem basıncı azaldığında, Bourdon tüpü orijinal haline döner, yani kıvrılır. Bu da ibrenin başlangıç pozisyonuna dönmesini sağlar.
Kullanım Alanları
Hava Şartlandırıcılar: Basınç ölçümü ve kontrolü sağlar.
Basınçlı Hava Hatları: Güvenilir basınç takibi sunar.
Sağlık Cihazları: Stabil basınç ölçümleri gerektiren tıbbi uygulamalarda kullanılır.
Hidrolik Sistemler: Sistem basıncını izlemek için uygundur.
Kalorifer Tesisatları: Güvenilir ve hassas basınç ölçümleri sağlar.
Su Pompaları ve Su Sirkülasyon Sistemleri: Basınç kontrolü ve optimizasyonu için ideal çözüm sunar.
Endüstri Sektörleri
Bu manometre, su arıtma tesisleri, makine üreticileri, ısıtma ve iklimlendirme sistemleri, pompalar/kompresörler, hidrolik sistemler ve basınçlı hatlar gibi çeşitli endüstriyel sektörlerde yaygın olarak kullanılmaktadır. Dayanıklı yapısı ve güvenilir performansı ile endüstriyel basınç ölçümünde kullanıcıların güvenilir çözüm ortağıdır.
Arka Bağlantılı Pano Tipi Kuru Manometre, farklı endüstriyel uygulamalarınızda güvenilir bir basınç ölçümü sağlayarak, sistemlerinizin güvenli ve verimli çalışmasını garanti eder. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. kalitesiyle sunulan bu manometre, uzun ömürlü ve dayanıklı yapısıyla endüstriyel ihtiyaçlarınızı en iyi şekilde karşılar.
