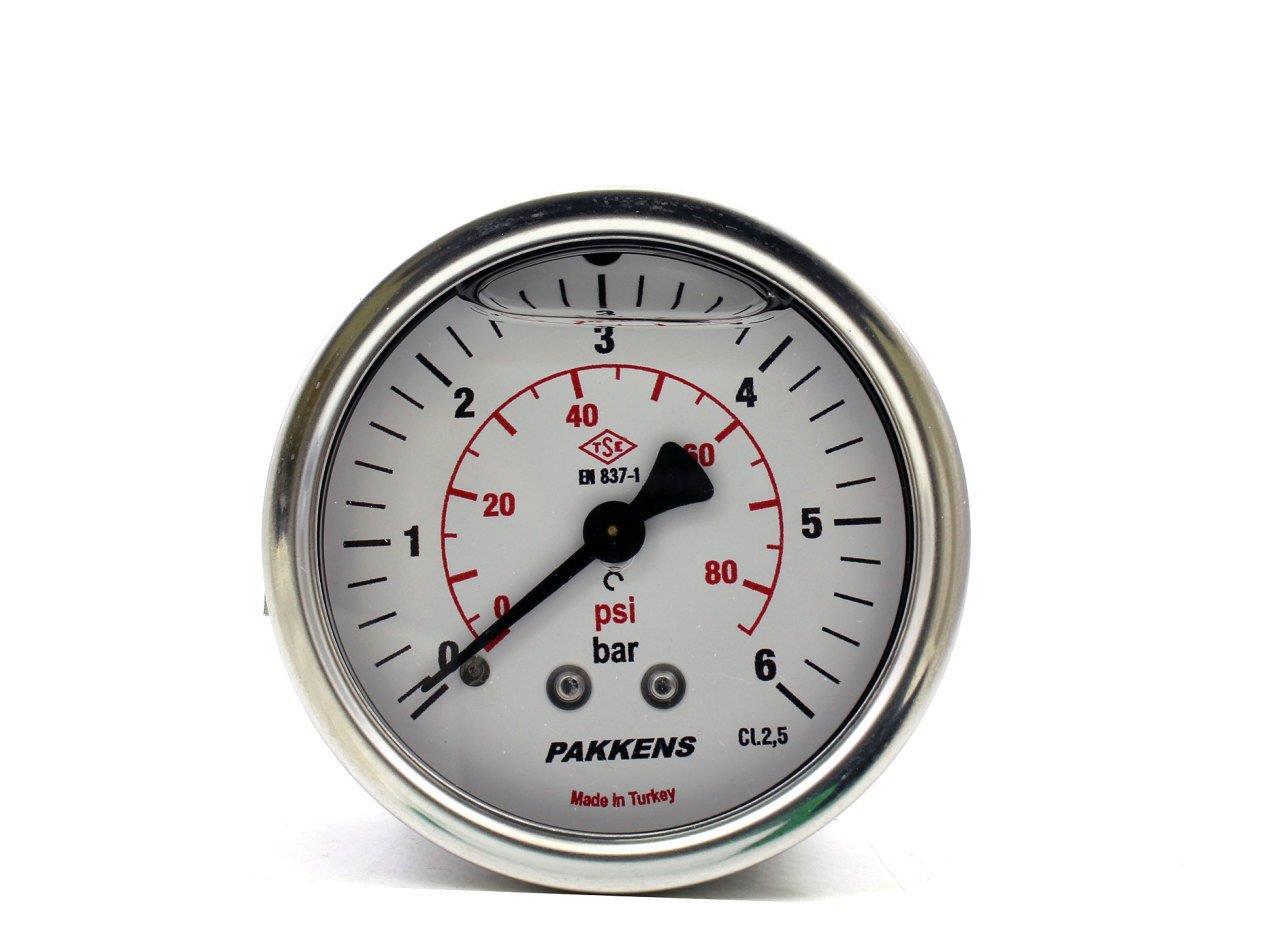

Pakkens Arka Bağlantılı Gliserinli Manometre 6 Bar 100 mm R 1/2''
%10 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
1.092,44 TL
983,20 TL
Kategori
Marka
Stok Kodu
1001001206
Liste Fiyatı
24,80 EUR + Kdv
* 188,95 TL den başlayan taksitlerle!
Sepete Ekle
Arka Bağlantılı Gliserinli Manometre: Yüksek Performanslı Basınç Ölçüm Cihazı
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş.’nin sunduğu Arka Bağlantılı Gliserinli Manometre, endüstriyel uygulamalarda güvenilir ve doğru basınç ölçümü sağlamak amacıyla tasarlanmıştır. Bu manometreler, geniş bir basınç aralığında işlevsellik sunarken, zorlu koşullara dayanıklı yapılarıyla da dikkat çeker. Sıvı dolgu özelliği, cihazın çalışma ömrünü uzatır ve dinamik basınç kuvvetleri ile titreşimlerin neden olabileceği olumsuz etkileri minimize eder.
Ürün Özellikleri:
Titreşime Dayanıklılık: Bu manometreler, özellikle titreşimli ortamlarda güvenilir ölçüm performansı sunar.
Geniş Uyum Yeteneği: Bakır alaşımlarını aşındırmayan çeşitli sıvı ve gazlarla uyumlu olarak çalışır. Ayrıca, daha aşındırıcı ortamlar için paslanmaz AISI 316L kullanılabilir.
Dayanıklı Malzeme: Paslanmaz çelik gövde ve pirinç mekanizma, cihazın dayanıklılığını ve uzun ömürlü kullanımını garanti eder.
Hassas Ölçüm: KL 2,5 hassasiyet sınıfına sahip olup, tam skala değerinin maksimum %75'ini geçmeyen hassas ölçümler sunar.
IP65 Koruma: Toz ve su girişine karşı yüksek koruma sağlayarak, zorlu çevre koşullarında bile güvenle kullanılabilir.
Teknik Bilgiler:
Dolum Sıvısı: Gliserin
Montaj Tipi: Arka Bağlantı
Gövde Çapı: 100 mm
Basınç Aralığı: 6 Bar
Hassasiyet Sınıfı: KL 2,5
Proses Bağlantısı: 1/2"
Akışkan Sıcaklığı: Maksimum +60°C
IP Koruma Sınıfı: IP65
Gövde Malzemesi: Paslanmaz AISI-304
Mekanizma: Pirinç
Kapak: Paslanmaz AISI-304
Görünüm Levhası: Polikarbonat
Basınç Organı: Bakır Alaşımı
Kadran: Alüminyum
Birleştirme Kaynağı: Lehim
Uygunluk: EN 837-1 standardına uygun
Arka Bağlantılı Gliserinli Manometre Çalışma Prensibi:
Arka Bağlantılı Gliserinli Manometre, basınç ölçümü için güvenilir ve hassas bir yöntem sunar. Bu manometrenin çalışma prensibi, Bourdon tüpü adı verilen bir elemanın deformasyonuna dayanır. Basınç ölçümü sırasında manometreye bağlı olan proses akışkanı, Bourdon tüpü içerisine girer ve burada tüpün şekil değiştirmesine neden olur.
Bourdon Tüpü ve Deformasyon Prensibi: Bourdon tüpü, manometre içinde C şeklinde kıvrılmış, içi boş ve elastik bir tüptür. Bu tüp, ölçülecek basınçla dolduğunda, iç basınç tüpün yüzeyine kuvvet uygular ve tüpün daha düz bir şekle doğru genişlemesine neden olur. Bu deformasyon, basıncın artmasıyla orantılı olarak gerçekleşir.
Hareket Mekanizması ve İbre Hareketi: Bourdon tüpünün şekil değiştirmesi, tüpün serbest ucuna bağlı olan bir dişli mekanizmasını harekete geçirir. Bu mekanizma, tüpün deformasyonunu bir döner hareketle çevirir ve bu hareket, manometrenin ön yüzündeki ibreye iletilir. İbre, kadran üzerindeki basınç değerlerini gösterir. Bu sayede, akışkanın yarattığı basınç değeri kadran üzerinden okunabilir.
Gliserin Dolgulu Yapının Avantajları: Manometrenin içerisinde bulunan gliserin dolgu, özellikle titreşimli ve darbe etkilerine maruz kalan ortamlarda önemli bir rol oynar. Gliserin, Bourdon tüpü ve hareket mekanizmasını çevreleyerek, bu parçaların hareketlerini sönümler ve titreşimlerin olumsuz etkilerini azaltır. Bu sayede, ölçüm cihazının ömrü uzar ve ibre hareketleri daha sabit ve doğru hale gelir. Ayrıca, gliserin dolgu, ani basınç değişimlerinin neden olabileceği geçici okuma hatalarını da minimize eder.
Basınç Aralığı ve Hassasiyet: Arka Bağlantılı Gliserinli Manometre, geniş bir basınç aralığında çalışma yeteneğine sahiptir. Hassasiyet sınıfı KL 2,5 olan bu manometre, tam skala değerinin maksimum %75'ini geçmeyecek hassas ölçümler yapabilir. Bu hassasiyet, özellikle hassas ölçüm gerektiren uygulamalarda güvenilir sonuçlar elde edilmesini sağlar.
Kullanım Alanları:
Hava Şartlandırıcıları: Basınçlı hava sistemlerinde güvenilir ölçüm sağlar.
Basınçlı Hava Hatları: Hava basıncını doğru bir şekilde izleyerek, sistemlerin güvenliğini artırır.
Sağlık Cihazları: Hassas basınç ölçümlerinin kritik olduğu medikal cihazlarda kullanılır.
Hidrolik Sistemler: Hidrolik akışkanların basıncını izlemek için idealdir.
Kalorifer Tesisatları: Isıtma sistemlerinde basınç kontrolü sağlar.
Su Pompaları ve Sirkülasyon Sistemleri: Suyun basınçlı hatlarda sorunsuz bir şekilde dolaşmasını sağlamak için güvenilir bir çözüm sunar.
Bu manometre, sağlam yapısı, geniş uyumluluk özellikleri ve hassas ölçüm kapasitesiyle, endüstriyel ortamların zorlu koşullarında dahi en üst düzeyde performans sunar.
