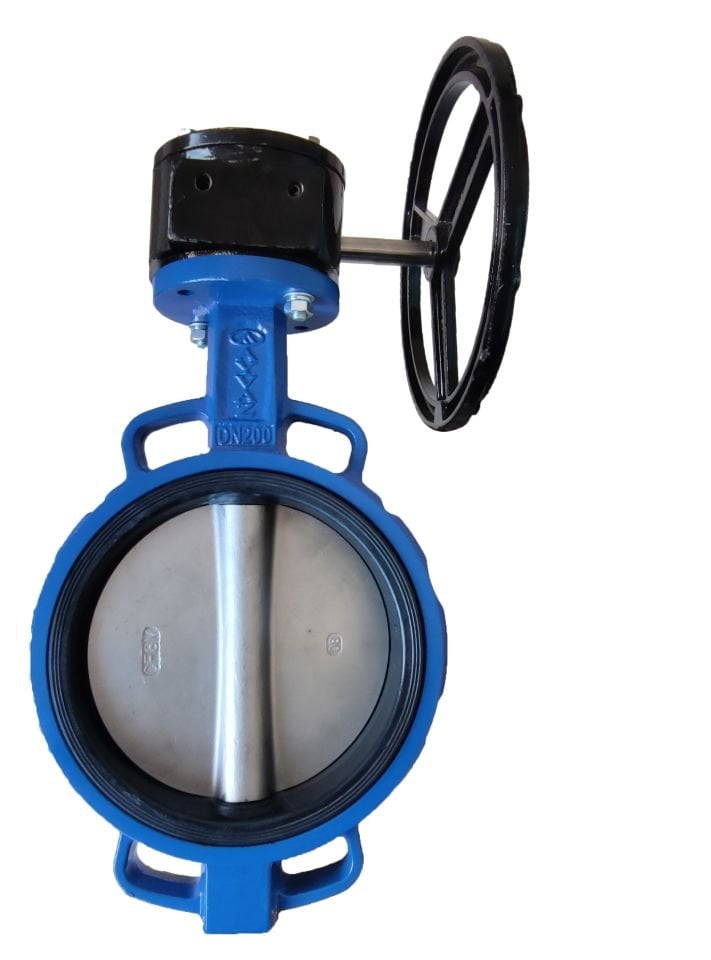

Ayvaz Wafer Tip Redüktörlü Kelebek Vana KV-3
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., Wafer Tip Redüktörlü Kelebek Vanaların satışını yapmaktadır. Bu vanalar, endüstriyel ve ticari uygulamalarda akışkanların kontrolü için ideal çözümler sunar. Kelebek vanalar, kapama elemanı olarak düşey eksende yerleştirilmiş bir mil etrafında dönen bir disk kullanır. Disk, kendi ekseni etrafında dönerek boru kesitini tamamen açar veya kapatır. Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Aynı zamanda, bu elemanlar vana ile boru arasındaki flanşta conta görevi görür.
Wafer Tip Redüktörlü Kelebek Vana, kolay montajı, yüksek performansı ve güvenilirliği ile dikkat çeker. Kapama elemanı olan disk, akışkanın serbestçe geçişini sağlar veya akışını keser. Monte edilmeden önce, diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili, yatay veya düşey konumda olabilir, ancak DN300 üzerindeki vanalar için yatay montaj tercih edilmelidir.
Bu tür kelebek vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, yüksek sızdırmazlık sağlaması, hafifliği ve az yer kaplamasıdır. Tek etkili pnömatik aktüatörler, vana açıldığında otomatik olarak kapanarak enerji tasarrufu sağlar ve operatör müdahalesini en aza indirir.
Teknik Özellikler
Teknik Özellikler
Gövde: GG-25 Pik Döküm
Klape: AISI 316 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik
Conta: H-EPDM
Maksimum Çalışma Sıcaklığı: 130 ºC
Çalışma Basıncı: PN16 (DN 25-300) / PN10 (DN 350-600)
Flanş Basınç Sınıfı: PN16
Bağlantılar: Wafer Tip
Aktüatör Çeşitleri: Redüktörlü
Wafer Tip Redüktörlü Kelebek Vana - Çalışma Prensibi
Wafer tip redüktörlü kelebek vanalar, akışkan kontrolünde basit fakat etkili bir mekanizma kullanarak yüksek performans sağlarlar. Bu vanaların çalışma prensibi, aşağıda detaylandırıldığı gibi disk ve redüktör mekanizması etrafında şekillenir.
Disk ve Mil Mekanizması: Kelebek vanaların ana bileşeni, düşey eksende yerleştirilmiş bir mil etrafında dönen disk (klape) yapısıdır. Disk, vananın açılması ve kapanması için ana hareketli parçadır. Vana açıkken disk, akış yönünde hizalanır ve akışın serbestçe geçişine izin verir. Vana kapalıyken disk, akış yönüne dik bir pozisyonda durur ve akış yolunu tamamen keser.
Redüktör Mekanizması: Redüktörlü kelebek vanalar, manuel veya otomatik çalıştırma seçeneklerine sahip olabilir. Redüktör mekanizması, vananın daha büyük boyutlarda veya yüksek basınç altında daha kolay ve kontrollü bir şekilde açılıp kapanmasını sağlar. Redüktör, vananın açılıp kapanması için gereken torku azaltır ve operatöre daha az güç harcayarak vana kontrolü imkanı sunar.
Sızdırmazlık Elemanı: Kelebek vanaların sızdırmazlık elemanı, metal disk ile vana gövdesini kaplayan elastik veya plastik malzemeden yapılmış conta arasındadır. Bu sızdırmazlık elemanı, vananın kapalı konumdayken akışkanın kaçmasını önler. Aynı zamanda, vana ile boru arasındaki flanşta conta görevi görerek ekstra sızdırmazlık sağlar.
Vananın Açılması:
Redüktör mekanizması, operatörün daha az güçle diski döndürebilmesini sağlar.
Operatör redüktörü kullanarak vanayı açar ve disk akış yönünde hizalanır.
Diskin açılmasıyla birlikte akışkan, vananın içinden serbestçe geçer.
Vananın Kapanması:
Vananın Kapanması:
Operatör redüktör mekanizmasını kullanarak vanayı kapatır.
Disk, akış yönüne dik bir pozisyona döner ve akış yolunu tamamen kapatır.
Sızdırmazlık elemanı, disk ile vana gövdesi arasında sıkışarak sızıntıyı önler.
Kullanım Alanları:
Kullanım Alanları:
Isıtma, havalandırma ve iklimlendirme sistemleri
Su arıtma ve dağıtım sistemleri
Maden sanayii
Gemi inşaası ve sondaj tesisleri
Gıda ve kimya işletmeleri
Yangın söndürme sistemleri
Su, deniz suyu, toz, gaz, atık su ve hava uygulamaları
Notlar: Wafer tip kelebek vanaların tüm çapları için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri kelebek vanalar yalnızca redüktörlü tip olarak üretilmektedir.
Notlar: Wafer tip kelebek vanaların tüm çapları için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri kelebek vanalar yalnızca redüktörlü tip olarak üretilmektedir.
Wafer tip kelebek vanalar, basit ama etkili tasarımı ile endüstriyel uygulamalarda vazgeçilmezdir. ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., yüksek kaliteli Ayvaz KV-3 Wafer Tip Redüktörlü Kelebek Vanalar’ı güvenilir tedarikçi olarak sunmaktadır. Ürünlerimiz hakkında daha fazla bilgi ve sipariş için bizimle iletişime geçebilirsiniz.
