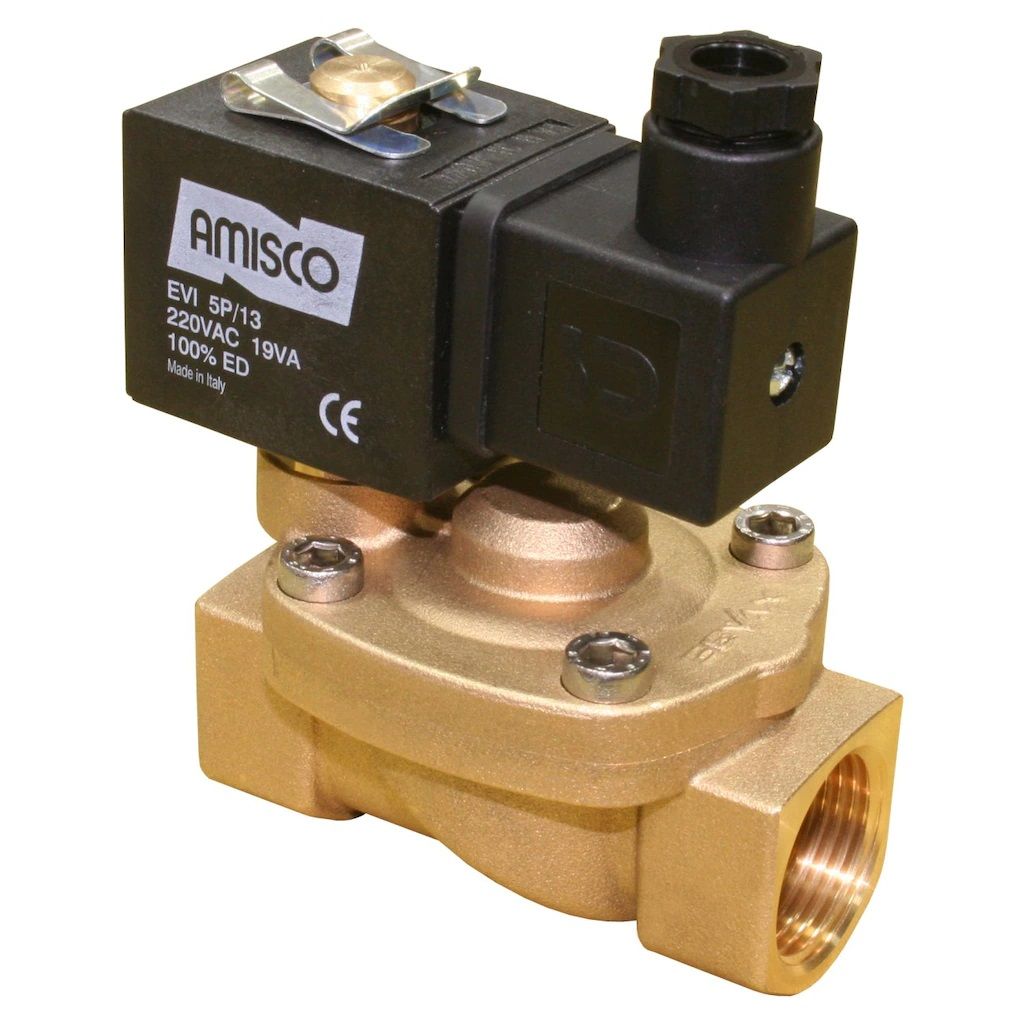

Solenoid Valf NK 1/2'' NBR 1901-KBND016-120-G24DC
0 - Yorum Yap / Yorumları Oku
Kategori
Marka
Stok Kodu
1901-KBND016-120-G24DC
Garanti Süresi
24 Ay
Solenoid Valf – Yüksek Performanslı Akış Kontrolü
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş olarak sunduğumuz solenoid valfler, akışkan kontrolünde güvenilir ve verimli çözümler sunar. Bu valfler, sıvı ve gaz akışını hassas bir şekilde yönetmek için tasarlanmış olup endüstriyel otomasyon sistemlerinden su arıtma tesislerine, havalandırma sistemlerinden hidrolik ve pnömatik devrelere kadar geniş bir kullanım alanı bulur.
Elektromekanik prensipler ile çalışan solenoid valfler, elektrik enerjisini manyetik enerjiye dönüştürerek mekanik bir hareket oluşturur. Valfin çekirdeği, orifisi açarak ya da kapatarak akışkanın geçişini kontrol eder. Normalde kapalı yapıdaki bu valf, enerji verildiğinde açılır ve akışkan geçişine izin verir. Enerji kesildiğinde ise akışı durdurarak güvenli bir kapanma sağlar.
Teknik Özellikler
Valf Türü: Genel Maksat Valfler
Valf Türü: Genel Maksat Valfler
Bağlantı Ölçüsü: 1/2"
Yol Sayısı: 2/2 Yollu
Konum: Normalde Kapalı
Çalışma Prensibi: Pilot Kumandalı
Conta & Diyafram: NBR (Yüksek Dayanıklılık)
Min. Basınç: 0.5 bar
Maks. Basınç: 16 bar
Orifis Ölçüsü: 12 mm
Çalışma Sıcaklığı: -10°C ile +80°C arası
Bobin Markası: Amisco
Bobin Voltajı: 24V DC
Bobin Gücü: 17 W
Gövde Materyali: Pirinç
KV Değeri: 65 l/dk
Gövde Kodu: 01AH
Bobin Tipi: TP1
Solenoid Valf Çalışma Prensibi
Solenoid valfler, elektrik enerjisini manyetik enerjiye dönüştürerek mekanik bir hareket yaratır ve bu sayede akışkanın (sıvı veya gaz) kontrolünü sağlar. Bu temel prensip, elektromekanik bir sistem üzerine kuruludur ve valfin açılma veya kapanma işlemi, elektrik sinyalleri aracılığıyla gerçekleştirilir.
1. Elektromanyetik Etki
Solenoid valflerin çalışma mekanizmasının merkezinde bir solenoid bobin bulunur. Valfe bir elektrik sinyali gönderildiğinde, bobin içerisindeki sarımların etrafında manyetik bir alan oluşur. Bu manyetik alan, valfin içindeki ferromanyetik çekirdeği (plunjer) harekete geçirir. Valfin çekirdeği, normalde kapalı veya normalde açık konumda olmasına bağlı olarak, orifisi açarak akışkana geçiş izni verir veya kapatarak akışı durdurur.
2. Normalde Kapalı Yapı
Bu yapıdaki valflerde, elektrik enerjisi uygulanmadığında valf kapalıdır ve akışkanın geçişi engellenir. Bobine enerji uygulandığında, manyetik alanın etkisiyle çekirdek yukarı doğru hareket eder ve orifis açılarak akışkanın geçişine izin verilir.
3. Pilot Kumandalı Sistem
Solenoid valflerin büyük bir kısmı, pilot kumandalı olarak tasarlanmıştır. Bu tip valflerde, ana valf kapısı, küçük bir pilot valf tarafından kontrol edilir. Pilot kumanda sayesinde, daha büyük debilerde ve yüksek basınçlı sistemlerde küçük bir elektrik sinyali ile büyük miktarda akışkan kontrol edilebilir. Pilot kumandalı valfler, genellikle daha düşük güç tüketimi ile daha yüksek performans sunar ve özellikle endüstriyel uygulamalarda yaygın olarak tercih edilir.
4. Akış Kontrolü
Solenoid valfler, akışkanın geçişine izin vermek veya engellemek için çalışır. Bobine elektrik enerjisi uygulandığında, çekirdek hareket eder ve orifis açılır ya da kapanır. Bu hareket, valfin türüne göre doğrudan veya dolaylı olarak akışı kontrol eder. Örneğin, bir "2/2 yollu valf" iki bağlantı noktası ve iki konuma sahiptir: açık veya kapalı. Bu yapı, valfin bir akış hattını basit bir şekilde kontrol etmesini sağlar.
5. Avantajları ve Güvenilirlik
Solenoid valflerin çalışma prensibi, onların hızlı tepki sürelerine, kompakt boyutlarına ve yüksek güvenilirliklerine katkıda bulunur. Elektrik sinyalleriyle kontrol edilen bu valfler, akışkan geçişini anında kesme veya açma kabiliyetine sahiptir, bu da özellikle acil durumlarda ve otomatik kontrol sistemlerinde önemli bir avantaj sunar. Ayrıca, solenoid valflerin çalışma prensibi düşük enerji tüketimi ile yüksek performans elde edilmesine olanak tanır.
Kullanım Alanları
Solenoid valfler, endüstriyel süreçlerde hassas akış kontrolü için idealdir. Bu valfler, su arıtma sistemlerinde, kimyasal madde transferi uygulamalarında, gaz ve buhar sistemlerinde etkin bir şekilde kullanılmaktadır. Ayrıca havalandırma, ısıtma ve soğutma sistemleri gibi HVAC uygulamalarında, hidrolik ve pnömatik devrelerde yüksek performans ve güvenilirlik sunar.
ORFA Endüstriyel'in solenoid valfleri, dayanıklı yapısı, uzun ömürlü performansı ve geniş kullanım alanları ile her türlü endüstriyel ihtiyacı karşılamak için idealdir.
| Diş Ölçüsü | : | 1/2'' |
