Pnömatik On-Off Kontrol Vanası Dn50 Pn16 - 33603
%58 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
29.218,89 TL
12.271,93 TL
Kategori
Marka
Stok Kodu
011793
Garanti Süresi
24 Ay
Liste Fiyatı
670,00 EUR + Kdv
* 2.358,46 TL den başlayan taksitlerle!
Sepete Ekle

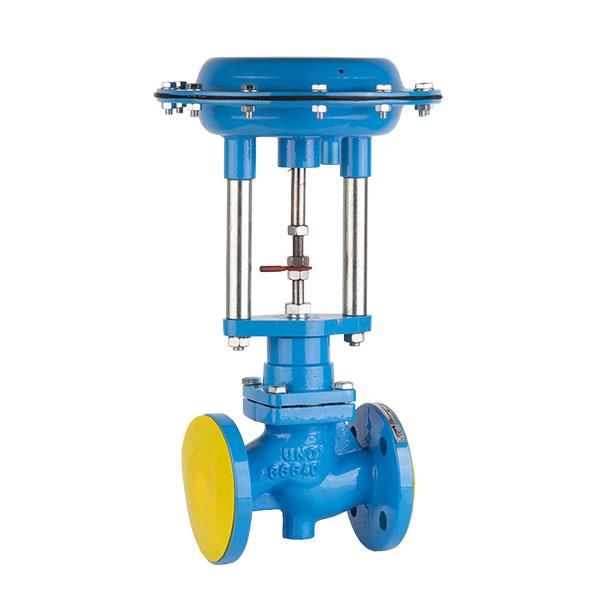

Pnömatik On-Off Kontrol Vanası
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., endüstriyel proseslerde yüksek performanslı kontrol sistemleri sağlayan yenilikçi ürünleriyle sektörde fark yaratmaktadır. Pnömatik On-Off Kontrol Vanası, akışkanların güvenli ve verimli bir şekilde kontrol edilmesini sağlayan gelişmiş teknolojisiyle işletmelerin ihtiyaçlarını en üst düzeyde karşılamak üzere tasarlanmıştır.
Pnömatik On-Off kontrol vanaları, çeşitli proseslerde sıcak su, buhar, gaz gibi akışkanların hassasiyetle kontrol edilmesini sağlar. Enerji verimliliğini artıran bu vanalar, bir kontrolörden gelen sinyalle tamamen açık veya tamamen kapalı konumda çalışarak sıvıların akışını güvenilir bir şekilde yönetir. Akışın kesintisiz ve kayıpsız bir şekilde sağlanması, özellikle enerji harcayan sistemlerde büyük önem taşır. Bu vanalar, basit çalışma prensibi sayesinde kullanıcı dostu bir çözüm sunar ve karmaşık sistemlerde dahi kolaylıkla kullanılabilir.
Teknik Özellikler:
Tip: 2 Yollu
Boyutlar: DN50
Bağlantı Normu: Flanş Bağlantısı (DIN1092-2)
Opsiyonel Özellikler: Class IV (Metal – Metale Sızdırmazlık)
Fonksiyon: Dağıtıcı, Karıştırıcı
Basınç Sınıfı: PN16
Emniyet Konumu: Normalde Kapalı / Normalde Açık
Sızdırmazlık Sınıfı: CLASS VI (PTFE Soft Sızdırmazlık)
Maksimum Çalışma Sıcaklığı: 220 °C
Boyun Sızdırmazlığı: V – Paket PTFE – Grafit
Karakteristik: On – Off
KVS (m³/h): 35
Orifis Çapı (mm): 44
Stroke (mm): 20-30
Malzeme Özellikleri:
Gövde: GGG – 40.3 Sfero Döküm
Kapak: GGG – 40.3 Sfero Döküm
Boyun Bağlantı Parçası: ST44- 3 (S275J0)
Seat: 1.4571 Paslanmaz Çelik (AISI316)
Pnömatik On-Off Kontrol Vanası - Çalışma Prensibi
Pnömatik On-Off Kontrol Vanası, endüstriyel proseslerde akışkanların (sıvı, gaz veya buhar) tam açma veya tam kapama şeklinde hassasiyetle kontrol edilmesi için geliştirilmiş bir vana türüdür. Bu vananın çalışma prensibi, tamamen açma veya kapama işlemi gerçekleştirmeye yönelik olup ara pozisyonlar bulunmaz. Bu, akışkanın ya serbestçe geçmesine ya da tamamen durmasına izin veren "On" (açık) ve "Off" (kapalı) pozisyonlarını içerir.
Pnömatik Kontrol Mekanizması:
Pnömatik On-Off Kontrol Vanası, adından da anlaşılacağı gibi, hava basıncıyla çalışan bir sisteme sahiptir. Hava basıncı, vananın açılmasını veya kapanmasını sağlamak için pnömatik bir aktüatör (hareket mekanizması) tarafından kullanılır. Bu aktüatör, vana gövdesine bağlı bir diyafram, piston veya çok yaylı mekanizmayı harekete geçirerek, akışkanın geçişini yöneten valf tapasını hareket ettirir. Bu hareket, valfin tamamen açık ya da kapalı konuma geçmesini sağlar.
Açma ve Kapama İşlemi:
Açma (On) Durumu: Vananın açılması gerektiğinde, bir kontrol sinyali, pnömatik aktüatöre hava basıncı gönderir. Hava basıncı, yaylı mekanizmayı gererek vananın tapasını kaldırır ve valf açıklığını tamamen açar. Bu sayede akışkan, vanadan serbestçe geçebilir. Vananın açılma süresi, aktüatörün kapasitesine ve sisteme bağlı hava basıncının gücüne göre değişebilir.
Kapama (Off) Durumu: Kapama komutu alındığında, pnömatik sistemdeki hava basıncı kesilir ve yay mekanizması devreye girer. Bu yay, vana tapasını geri iter ve vananın kapanmasını sağlar. Valf tapası, valf gövdesindeki sızdırmazlık yüzeyine sıkıca oturarak akışkanın geçişini tamamen durdurur. Bu şekilde, sistemdeki akışkanın kontrollü bir şekilde durdurulması sağlanır.
On-Off Çalışma Prensibinin Avantajları:
Pnömatik On-Off kontrol vanalarının bu basit ancak etkili çalışma prensibi, özellikle sıklıkla açma-kapama gerektiren endüstriyel proseslerde yüksek verimlilik sağlar. On-Off vanalar, ara konumlar gerektirmeyen işlemler için ideal bir çözüm sunar. Bu vanaların sağladığı avantajlar şu şekildedir:
Hızlı Tepki Süresi: Pnömatik mekanizma sayesinde vana, hızla açılıp kapanabilir. Bu özellik, özellikle ani kapama veya açma gerektiren proseslerde önemlidir.
Düşük Enerji Tüketimi: Pnömatik sistemler, elektrikli sistemlere göre daha düşük enerji tüketir, bu da işletme maliyetlerini düşürür.
Yüksek Güvenilirlik: Vana tamamen kapalı veya tamamen açık pozisyonda olduğundan, akışkanın kontrolü son derece güvenilirdir ve sızıntı riski en aza indirilir.
Kolay Kullanım ve Bakım: On-Off prensibi ile çalışan bu vanalar, basit yapıları sayesinde kullanımı ve bakımı kolaydır.
Kullanım Alanları:
Pnömatik On-Off kontrol vanaları, hassas sıvı akış kontrolünün hayati önem taşıdığı birçok endüstride kullanılmaktadır. Kimya, enerji, petrol ve gaz üretimi ile su arıtma gibi zorlu prosesler, bu vanaların yaygın olarak tercih edildiği uygulama alanları arasındadır. Bu vanalar, proseslerdeki basınç ve sıcaklık koşullarına uygun olarak çalışırken, akış hızının da optimal şekilde ayarlanmasına olanak tanır. Yaylı mekanizması sayesinde farklı basınç aralıklarında yüksek performans sağlayan bu vanalar, işletmelerin verimliliğini artırarak üretim süreçlerini iyileştirir.
ORFA’nın sunduğu Pnömatik On-Off Kontrol Vanası, güvenilirliği, uzun ömürlü yapısı ve üstün malzeme kalitesiyle endüstriyel tesislerde kesintisiz performans için ideal bir seçimdir. Özellikle enerji tasarrufu ve proses verimliliği açısından önemli avantajlar sunan bu ürün, işletmenizin ihtiyaçlarını karşılamak için mükemmel bir çözümdür.
| Çap-Dn | : | DN 50 |
| Basınç Sınıfı | : | PN 16 |
