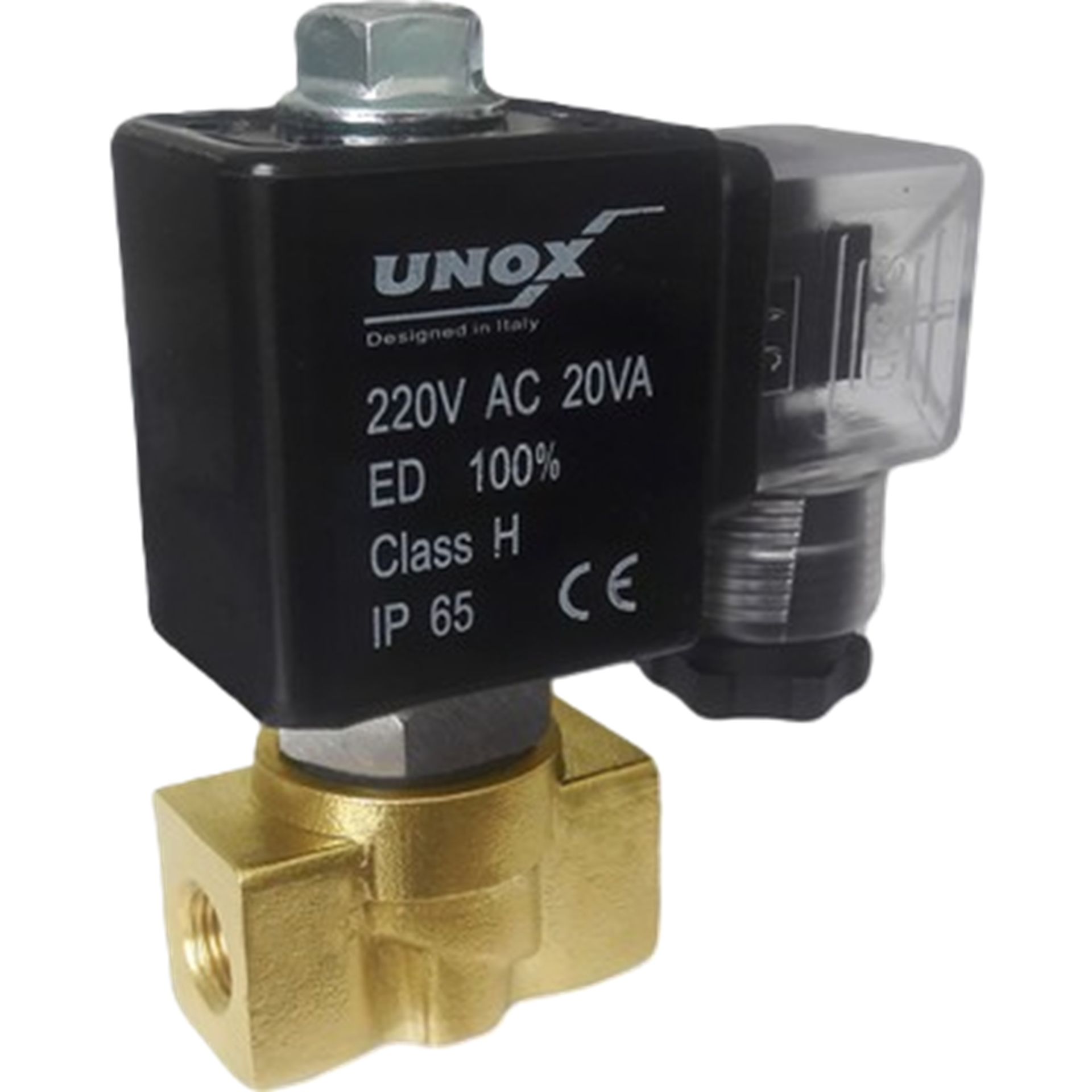

Genel Maksat Solenoid Valf 1/4'' NK NBR GEM-1111
%58 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
1.744,38 TL
732,64 TL
Kategori
Marka
Stok Kodu
1412218124251050520000102
Garanti Süresi
24 Ay
Liste Fiyatı
40,00 EUR + Kdv
* 140,80 TL den başlayan taksitlerle!
Sepete Ekle
Genel Maksat Solenoid Valf – Yüksek Performanslı ve Güvenilir Akış Kontrolü
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş olarak sunduğumuz Genel Maksat Solenoid Valf, elektrik akımı ile çalışan, yüksek performanslı ve güvenilir bir akış kontrol elemanıdır. Bu valfler, sıvı ve gazların akışını hassas bir şekilde düzenlemek amacıyla geliştirilmiş olup, endüstriyel, ticari ve otomotiv uygulamalarında yaygın bir şekilde kullanılmaktadır. Kompakt tasarımı ve dayanıklı yapısıyla öne çıkan bu ürün, özellikle yüksek basınç gerektiren sistemlerde üstün performans sağlar.
Genel Maksat Solenoid Valf bir elektromanyetik bobin yardımıyla, akışkanın geçişini mekanik olarak kontrol eder. Normalde kapalı (NK) yapısı sayesinde enerji verildiğinde açılır, akım kesildiğinde ise akışı durdurarak güvenli bir operasyon sunar. Kullanım kolaylığı ve hızlı tepki süresi sayesinde sistemlerin verimliliğini artıran bu valf, otomatik kontrol mekanizmalarının vazgeçilmez bir parçasıdır.
Teknik Özellikler
Ürün Kodu: GEM 1111
Bağlantı Ölçüsü: 1/4”
Nominal Basınç: 16 Bar
Çalışma Basınç Aralığı: 0 -100 Bar
Bobin Özelliği: IP 65 koruma sınıfı, Class H izolasyon, ED %100 sürekli çalışma
Akışkan Çalışma Sıcaklık Aralığı: -10°C ila +130°C
Ortam Çalışma Sıcaklık Aralığı: -10°C ila +60°C
Vana Durumu: Normalde Kapalı (NK)
Akış Yönü: Tek yönlü
Diyafram ve Conta Malzemesi: NBR
Tepki Zamanı: Açma: 30 ms, Kapama: 90 ms
KVs Değeri: 1,8 lt/dk
Valf Gövdesi: Pirinç
Bobin Kaplaması: Güçlendirilmiş fiber cam
Kovan ve Çekirdek Malzemesi: Paslanmaz Çelik (AISI316, 430F)
Solenoid Valfin Temel Bileşenleri ve İşleyişi
Bir solenoid valf, temel olarak üç ana bileşenden oluşur:
Solenoid Bobini: Elektrik akımı ile çalışarak manyetik alan oluşturur.
Çekirdek (Piston): Bobinden gelen manyetik alan etkisiyle hareket eder ve valfi açıp kapatarak akışı kontrol eder.
Vana Gövdesi ve Diyafram: Akışkanın geçtiği bölgeyi oluşturur. Diyafram, basınç farkıyla hareket eder ve akışın açılmasına veya kapanmasına olanak tanır.
Normalde Kapalı Solenoid Valf Çalışma Prensibi
Başlangıç Durumu (Kapalı Pozisyon): Elektrik akımı olmadığı durumda, solenoid valfin bobinine enerji verilmez. Bu pozisyonda çekirdek (piston), yay kuvveti ile aşağıda tutulur ve akışkanın geçişini engeller. Vana kapalı pozisyonda kalır.
Bobine Elektrik Akımı Verilmesi: Solenoid valfin çalışması için elektrik akımı bobine verildiğinde, bobin çevresinde bir manyetik alan oluşur. Bu manyetik alan, pistonun yukarı doğru hareket etmesine neden olur.
Valfin Açılması: Pistonun yukarı hareketiyle birlikte, akışkanın geçtiği orifis (açıklık) açılır ve akışkan vana içerisinden geçmeye başlar. Bu hareket, basınç farkının oluşmasını sağlar ve iç diyafram yükselerek valfin tamamen açılmasına imkan tanır.
Akışın Devamı: Akışkan, vana gövdesi içerisindeki belirlenen yönde serbestçe akabilir. Bu süre boyunca bobin, elektrik akımıyla beslenmeye devam eder ve manyetik alan sabit kalır.
Valfin Kapanması: Elektrik akımı kesildiğinde, bobindeki manyetik alan yok olur. Bu durumda yay kuvveti çekirdeği tekrar aşağı iter, orifis kapanır ve akış durur. Valf, başlangıçtaki kapalı pozisyonuna döner.
Solenoid Valf Seçim Kriterleri
Çalışma Voltajı: Solenoid valfin kullanılacağı sistemin elektrik voltajına uygun bobin seçimi yapılmalıdır (AC ya da DC).
Basınç Değerleri: Valfin doğru çalışması için sistemdeki minimum ve maksimum basınç aralığına uygun bir seçim yapılmalıdır.
Akışkan Tipi ve Sıcaklık: Solenoid valflerin dayanıklılığı ve performansı, akışkanın türü ve sıcaklığına bağlı olarak değişir.
Montaj ve Akış Yönü: Akışkanın yönü ile valf üzerindeki ok işareti aynı yönde olmalıdır, aksi takdirde valf düzgün çalışmayabilir.
Pislik Tutucular: Valfin takıldığı hat, pisliklerden arındırılmış olmalıdır. Sistem temizliği, valfin uzun ömürlü çalışması açısından kritik öneme sahiptir.
Kullanım Alanları
Otomotiv: Motor sistemlerinde akışkanların kontrollü iletiminde kullanılır.
Endüstriyel Tesisler: Sıvı ve gaz kontrol sistemlerinde hassas ve güvenilir bir çözüm sunar.
Beyaz Eşya: Buzdolabı ve çamaşır makineleri gibi cihazlarda soğutma ve su giriş-çıkış sistemlerini kontrol eder.
Tarım: Sulama sistemlerinde gübreleme ve sulama süreçlerinde akışkan kontrolü sağlar.
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş. tarafından sunulan Genel Maksat Solenoid Valfler, uzun ömürlü, dayanıklı ve güvenilir performansıyla işletmenize değer katar. Kolay montaj, hızlı tepki süresi ve yüksek dayanıklılığı ile iş süreçlerinizi optimize edin.
