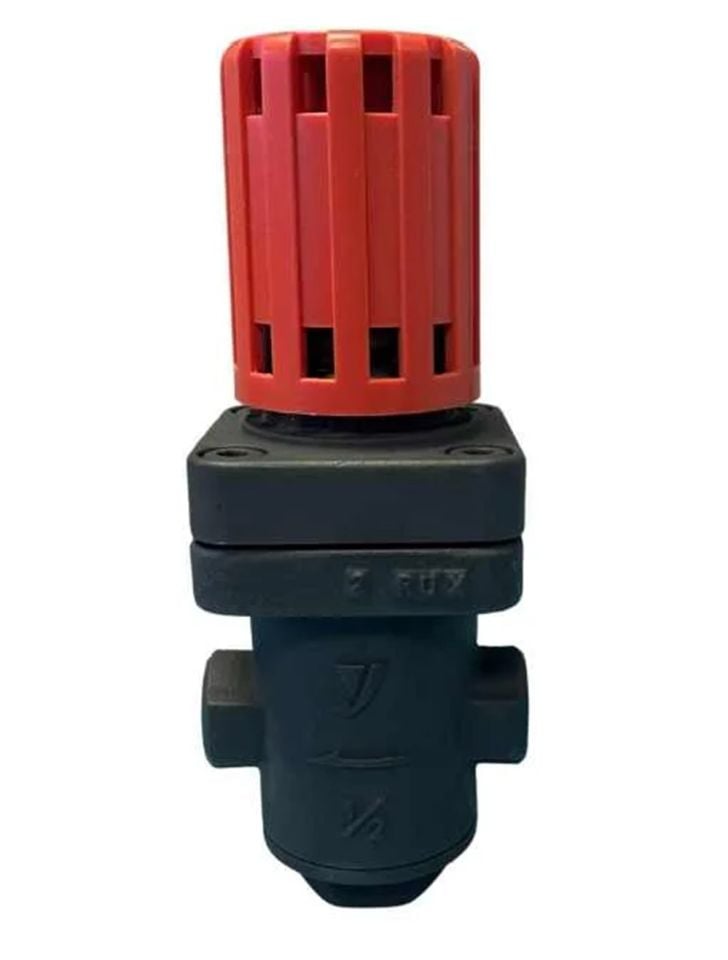

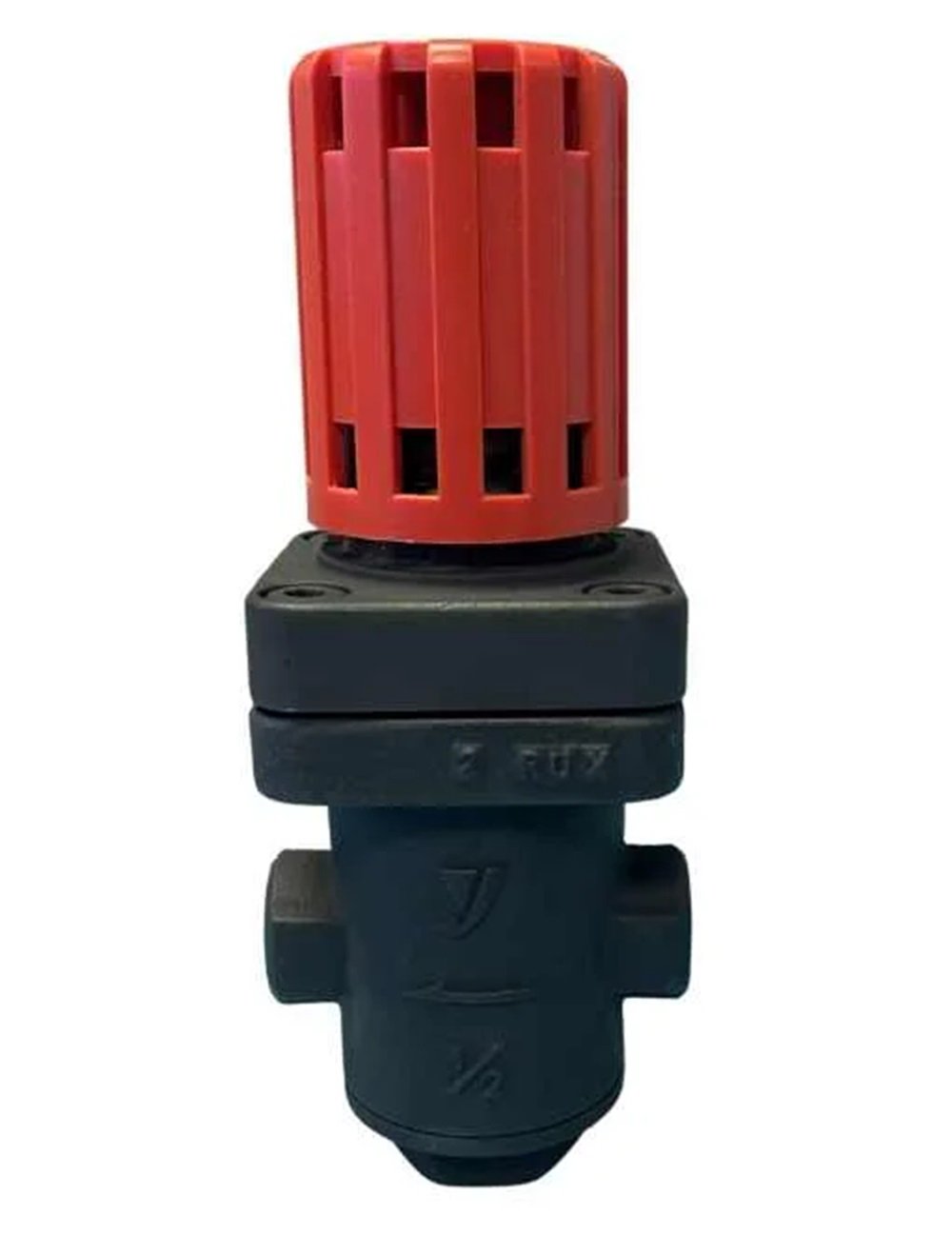

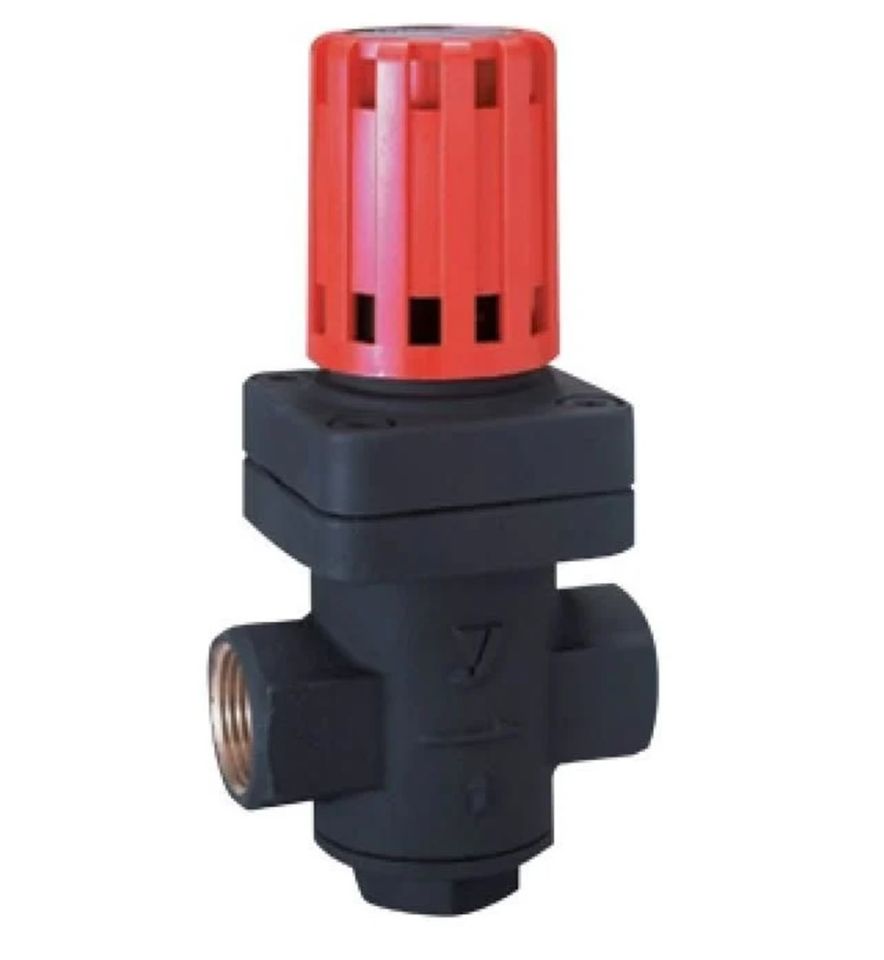

YOSHITAKE Direkt Tesirli Basınç Düşürücü AGD-30
%63 indirimli Ürün
0 - Yorum Yap / Yorumları Oku
46.816,84 TL
17.322,23 TL
Kategori
Marka
Stok Kodu
7082629060152-03
Liste Fiyatı
1.135,00 USD + Kdv
* 3.329,04 TL den başlayan taksitlerle!
Sepete Ekle
AGD-30 Direkt Tesirli Basınç Düşürücü Ayar: 3.5-10 BAR
ORFA Endüstriyel Mamüller Sanayi ve Ticaret A.Ş., proseslerinizde istenen basıncı ayarlamanıza yardımcı olacak yüksek kaliteli dişli direkt tesirli basınç düşürücüleri satışa sunmaktadır. Direkt Tesirli Basınç Düşürücü, herhangi bir proseste istenen basıncı ayarlamak amacıyla kullanılan bir vana türüdür. Bu vana, gelen basıncı istenen değere düşürerek, sistemin güvenli ve verimli çalışmasını sağlar. Basınç düşürücü vanalar, genellikle giriş basıncının çok yüksek olduğu ve prosesin daha düşük bir basınç gerektirdiği durumlarda kullanılır. İdeal kullanım şekli, basınç düşüş oranının 10/1 oranından fazla olmadığı durumlarda gerçekleşir. Daha yüksek düşürme oranları için, seri olarak iki basınç düşürücü kullanımı önerilir.
Basınç düşürücülerin öncesinde kuru ve temiz buhar sağlamak amacıyla buhar separatörü kullanılmalı ve buharın yoğuşması sonucu oluşan kondens tahliye edilmelidir. Hassas proseslerde, basınç düşürücü sonrası bir emniyet ventili kullanılması uygundur.
Avantajları:
Giriş basıncı ve debi değişimlerinden etkilenmez.
Hassas çıkış basınç kontrolü sağlar.
Buhar, basınçlı hava ve benzeri gazlar için uygundur.
3.5-10 bar arasında ayar imkanı sunan 3 farklı yaya sahiptir.
Kolay montaj ve demontaj özelliği sunar.
Kullanımı ve ayarı oldukça basittir.
Teknik Özellikler:
Gövde: Dökme Bronz
Mil, Sit: Paslanmaz Çelik
Körük: Fosfor Bronz
Bağlantı: Dişli
Maksimum Sıcaklık: 210 ºC
Maksimum Giriş Basıncı: 17 bar
Ayar Sahası: 3.5-10 bar
Kullanılan Akışkan: Buhar, Hava
Direkt Tesirli Basınç Düşürücü Çalışma Prensibi
1. Giriş ve Çıkış Basıncı Kontrolü: Direkt tesirli basınç düşürücüler, gelen basıncı algılayarak istenen çıkış basıncını ayarlayan yaylı bir mekanizmaya sahiptir. Giriş basıncı, vananın içindeki bir diyaframa veya pistona etki eder. Bu diyafram veya piston, yay ile desteklenir ve yay kuvveti, çıkış basıncını ayarlamak için kullanılır.
2. Basınç Ayarlama Mekanizması: Basınç düşürücünün ayar mekanizması, kullanıcı tarafından belirlenen çıkış basıncını sağlamak için yay kuvvetini ayarlar. Kullanıcı, vananın üzerindeki bir ayar vidası veya düğmesi ile yay kuvvetini arttırıp azaltarak çıkış basıncını belirler. Yay kuvveti arttıkça, çıkış basıncı da artar. Aynı şekilde, yay kuvveti azaldıkça çıkış basıncı düşer.
3. Basınç Düşüş Süreci: Giriş basıncı, basınç düşürücünün giriş portundan vananın içine girer. Giriş basıncı, diyaframa veya pistona etki eder ve bu basınç, yay kuvveti ile dengelenir. Diyafram veya piston, giriş basıncının yay kuvveti ile dengelendiği noktada konumlanır ve bu konum, vananın açıklık derecesini belirler. Vananın açıklık derecesi, akışın giriş basıncından çıkış basıncına düşmesini sağlar.
4. Giriş Basıncındaki Değişiklikler: Giriş basıncındaki değişiklikler, diyafram veya piston üzerinde anında etkisini gösterir. Giriş basıncı arttığında, diyafram veya piston yay kuvvetine karşı daha fazla baskı uygular ve vananın açıklık derecesi değişir. Bu sayede, çıkış basıncı sabit tutulur. Benzer şekilde, giriş basıncı azaldığında, yay kuvveti diyafram veya pistonu daha az baskı altında tutar ve vananın açıklık derecesi yine ayarlanarak çıkış basıncı sabit tutulur.
5. Kondens ve Kirli Akışkanların Tahliyesi: Basınç düşürücünün verimli çalışabilmesi için, giriş akışkanının temiz ve kuru olması önemlidir. Bu nedenle, basınç düşürücünün öncesinde bir buhar separatörü kullanılarak kondens ve kirli partiküller akışkandan ayrılır. Bu işlem, basınç düşürücünün uzun ömürlü ve sorunsuz çalışmasını sağlar.
6. Güvenlik Önlemleri: Hassas proseslerde, basınç düşürücünün çıkışında bir emniyet ventili kullanılması önerilir. Emniyet ventili, olası aşırı basınç durumlarında sistemi korur ve basıncın güvenli seviyelerde kalmasını sağlar.
Uygulama Alanları:
Tekstil Endüstrisi: Tekstil üretim proseslerinde sabit ve kontrollü basınç sağlamak için kullanılır.
Enerji Üretimi: Enerji santrallerinde basınç düzenlemesi için idealdir.
Rafineriler: Petrol ve gaz rafinerilerinde güvenli basınç kontrolü sağlar.
Petrokimya Tesisleri: Kimyasal üretim proseslerinde basınç kontrolü için kullanılır.
Gemi İnşaatları: Gemi sistemlerinde gerekli basınç düzenlemesi için uygundur.
Kimya Sektörü: Kimya üretim tesislerinde güvenli ve verimli basınç kontrolü sağlar.
Gıda Tesisleri: Gıda üretim proseslerinde sabit basınç sağlamak için kullanılır.
Kağıt Fabrikaları: Kağıt üretim proseslerinde basınç düzenlemesi için idealdir.
Diğer Sektörler: Çeşitli endüstriyel uygulamalarda kullanılabilir.
Bu basınç düşürücü, süreç güvenliğini artırırken operasyonel maliyetleri düşürmenize yardımcı olur. AGD-30, endüstri standartlarında bir çözüm sunarak tesislerinizin verimliliğini maksimum seviyeye çıkartır.
